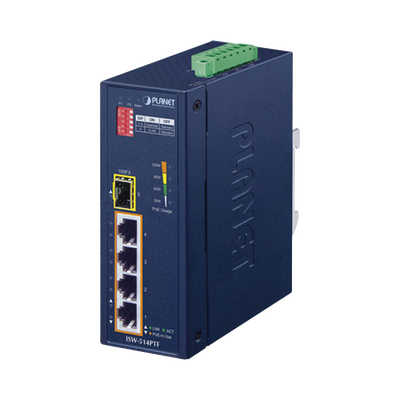

Switch industrial, Temperatura de Operación: -40 a 75ºC, 4 puertos PoE 10/100 + 1 Puerto 100Base-FX

El Switch Ethernet industrial está diseñado para transmitir energía y datos a través de un solo cable Ethernet a dispositivos remotos habilitados para PoE y funciona de manera confiable en entornos industriales pesados. La serie ISW-514PT proporciona cuatro puertos de cobre de 10/100Mbps que admiten el inyector Power over Ethernet IEEE 802.3af y una interfaz de fibra óptica 100Base-FX entregada en un estuche resistente IP-30.

Con una potencia de hasta 15,4 vatios por puerto para cualquier dispositivo remoto (IEEE 802.3af), como las cámaras IP PoE y el punto de acceso LAN inalámbrico PoE, la serie ISW-514PT es una solución ideal para implementar el sistema de vigilancia y el servicio inalámbrico en ambientes con amplio rango de temperatura.

Características principales

• Soporta IEEE 802.3af Power over Ethernet
• Puerto de fibra óptica 100Base-FX
• Rango de temperatura: -40 a 75°C
• Diseño industrial con protección IP30
• Alimentación 24VCC o 48VCC con redundancia

Características técnicas

• Velocidad de conmutación: 1 Gbps
• Tamaño de la tabla MAC: 2K
• Arquitectura Store and Forward
• Soporta auto-MDI/MDI-X
• Detección automática 10/100 Mbps

Alimentación Power over Ethernet

La función PoE se admite con más frecuencia en los dispositivos Ethernet industriales para un funcionamiento eficiente en entornos hostiles. La alimentación en línea de la serie ISW-514PT sigue el estándar IEEE 802.3af y permite suministrar alimentación a 4 dispositivos compatibles con PoE a una distancia de hasta 100 metros a través del cable UTP Cat 5/5e de 4 pares.

Con datos y energía sobre Ethernet desde una sola unidad, la serie ISW-514PT puede reducir el despliegue de cables y elimina la necesidad de tomas eléctricas dedicadas en la pared, el techo o cualquier lugar inalcanzable. Un cable que transporta datos y energía reduce los costos de instalación, simplifica el esfuerzo de instalación y elimina la necesidad de electricistas o cables de extensión.

Puerto de fibra óptica 100Base-FX

La serie ISW-514PT está equipada con un puerto 100Base-FX que brinda más flexibilidad para el transporte, manufactura, seguridad y vigilancia en la extensión de distancia sin ninguna limitación. La serie ISW-514PT ofrece una arquitectura de conmutación de alto rendimiento:

• Modelo ISW-514PTF: 4 puertos UTP a 10/100Mbps y 1 puerto 100FX (para módulo SFP de modo simple/multimodo)

La capacidad de enlace ascendente de fibra óptica convierte a la serie ISW-514PT en un modelo adecuado para el despliegue de redes de larga distancia. Los usuarios pueden elegir el modelo adecuado para el despliegue de la red si es necesario.

Rango de temperatura ampliado

La serie ISW-514PT proporciona un alto nivel de inmunidad contra la interferencia electromagnética y las fuertes sobrecargas eléctricas que se encuentran generalmente en los pisos de las plantas o en los gabinetes de control de tráfico en la acera. Al poder operar en un amplio rango de temperaturas de -40 a 75 grados C, la serie ISW-514PT se puede colocar en casi cualquier entorno difícil.

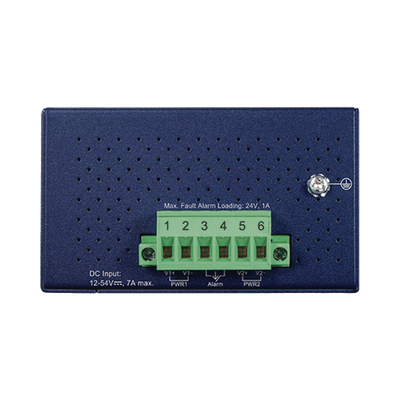

También ofrece entradas de alimentación de polaridad reversible de 24 VCC o 48 VCC con redundancia doble para aplicaciones de alta disponibilidad que requieren fuentes de alimentación de respaldo.

Rendimiento del switch

La serie ISW-514PT proporciona un rendimiento de interruptor sin bloqueo, con velocidad de cable de hasta 1 Gbps y la tabla de direcciones MAC de 2K. También realiza la transferencia de paquetes a velocidad de cable sin riesgo de pérdida de paquetes y la función de control de flujo está habilitada de forma predeterminada para proporcionar una transferencia de datos rápida y confiable.

Todas las interfaces de cobre RJ-45 son compatibles con la autonegociación a 10/100Mbps para una detección de velocidad óptima a través del cable RJ-45 Categoría 3, 4, 5, 5e o 6. El soporte estándar de auto-MDI/MDI-X puede detectar el tipo de conexión a cualquier dispositivo Ethernet sin requerir cables rectos o cruzados especiales.

Aplicaciones

El ISW-514PTF ofrece hasta 4 interfaces PoE, puede construir fácilmente un sistema de teléfono IP con control central, sistema de cámara IP o AP inalámbrico Grupo para la red industrial. Por ejemplo, se pueden instalar fácilmente 4 cámaras o puntos de acceso inalámbricos a la vuelta de la esquina en el entorno industrial para satisfacer las demandas de vigilancia o para una red inalámbrica de roaming. Sin la limitación de la toma de corriente, la serie ISW-514PT hace que la instalación de cámaras IP o WLAN AP sea más fácil y eficiente.

Puertos

• 4 Puertos 10/100BaseT
• 1 Puerto 100Base-FX

Características

• Auto-Negociación Half/Full Duplex 10Base-T / 100Base-TX
• Protección IP30
• Run/CRC elimina paquetes erróneos
• Arquitectura Store and Forward

Capa 2

• Cumple con estándares 802.3, 802.3u, 802.3x
• Prevención de pérdida de paquetes
• Fuente redundante con polaridad inversa

Especificaciones físicas

• Alimentación: 24 o 48 VCC, redundante (no incluye fuentes)
• Dimensiones: 135 x 87.8 x 56 mm
• Peso: 842g
• Temperatura: -40 a 75°C
