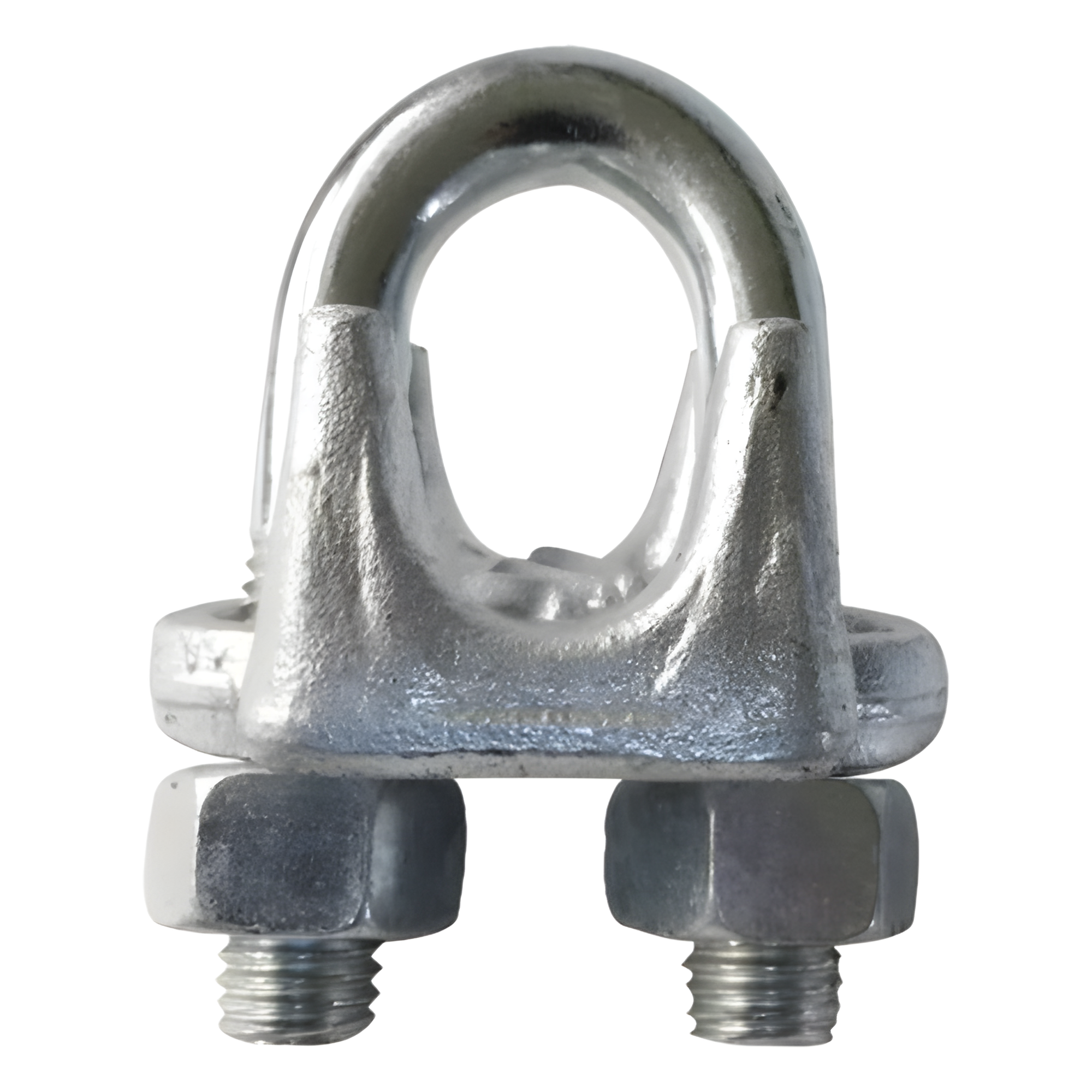

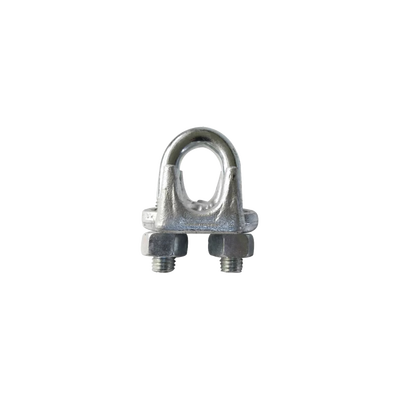

Nudo Forjado para Cable de Retenida de 3/8".

Nudo forjado para instalaciones con cable de retenida para carga constante o de alta demanda. Cumple con la especificación FFC 4500 Tipe 1, class 1. Torque recomendado: 45 lb-ft. Número mínimo de nudos por unión: 2. Distancia del cuello a la que debe ser instalado el primer nudo: 6-1/2' Pasos a seguir para la correcta instalación de una Grapa: La longitud necesaria para instalar perros en cada caso, se obtendrá multiplicando el diámetro 25 veces hasta 1' y 35 veces hasta 2'. 1. Doblar el cable de acero a la medida requerida, para formar el ojo, instalar la primera grapa que deberá ser junto a la punta muerta del cable, aprox. 10 cm y asegurarla con la sección en “U”, en tanto la línea de carga debe descansar y ser sujetada por la silleta de la grapa, acomodar el guardacabo en la posición de carga. 2. Instalar la segunda grapa de la misma manera y al otro extremo, junto al guardacabo, sujetar firmemente pero aún no a la fuerza requerida. 3. Colocar la tercera grapa (si aplica) exactamente a la mitad de la otras dos. Todas las grapas deben quedar con la misma orientación. 4. Aplicar una leve tensión, apretar y rectificar el agarre de las tuercas haciéndolo de manera paulatina y alternada, hasta llegar a la torsión recomendada. 5. Revisar todas y cada una de las grapas antes de efectuar la primera maniobra y posteriormente en lapsos regulares ya que la tensión tiende a alargar el cable y por consiguiente disminuye su diámetro. NOTA:La retenida se estirará y es posible que su diámetro cambie cuando comience la tensión. Se debe inspeccionar periódicamente y volver a tensionar. El valor de torque recomendado está basado en tuercas limpias, secas y libres de cualquier humectante.

Base: NUDO-38F
