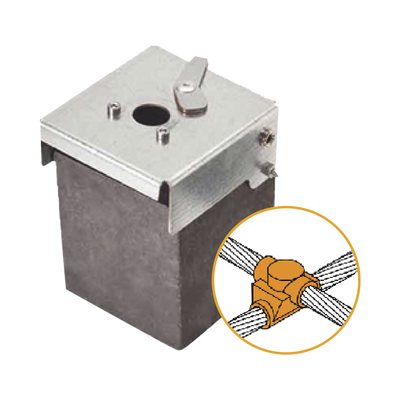

Molde de Grafito Horizontal Unión en Cruz / Cable 4/0 AWG (120 mm²) / 50 Soldaduras / Acero Electrogalvanizado / Normativa UNE 21186

La soldadura exotérmica es un proceso que consigue la unión molecular de dos o más conductores metálicos mediante una reacción química controlada. Esta unión molecular mejora significativamente las propiedades mecánicas, eléctricas y de resistencia a la corrosión respecto a cualquier método de unión mecánica convencional. Es el modo más eficiente de realizar conexiones permanentes, fiables y de alta conductividad en instalaciones que requieren sistemas de puesta a tierra de alto rendimiento. El molde de grafito horizontal con unión en cruz permite realizar empalmes precisos sobre cables de gran sección en configuraciones de cruce.

Características principales

• Unión molecular resistente a corrosión con alta conductividad eléctrica
• Compatible con cables 4/0 AWG (120 mm²)
• Material de grafito con tapa de acero electrogalvanizado
• Capacidad de hasta 50 soldaduras por molde
• Conexiones permanentes y fiables para sistemas de tierra
• Cumple normas UNE 21186, IEC 62305 y NF C 17-102

Especificaciones técnicasTipo de uniónEn cruz (sobrepu)Cable compatible4/0 AWG (120 mm²)Material del moldeGrafitoMaterial de la tapaAcero electrogalvanizadoCapacidad de soldadurasHasta 50 soldadurasTableta requeridaAT-020N (5 tabletas)Accesorio necesarioPinza para moldes AT-049NNormativasUNE 21186, IEC 62305, NF C 17-102OrientaciónHorizontalRecomendaciones de uso

Para garantizar el correcto funcionamiento y la máxima durabilidad del molde, utilice exclusivamente tabletas de compuesto para soldadura exotérmica modelo AT-020N en la cantidad especificada de 5 unidades por operación. Se requiere la pinza para moldes específicos modelo AT-049N para sujetar y manejar el molde durante el proceso de soldadura. El mantenimiento adecuado del molde, incluyendo la limpieza posterior a cada soldadura, permitirá alcanzar la capacidad máxima de 50 uniones.
