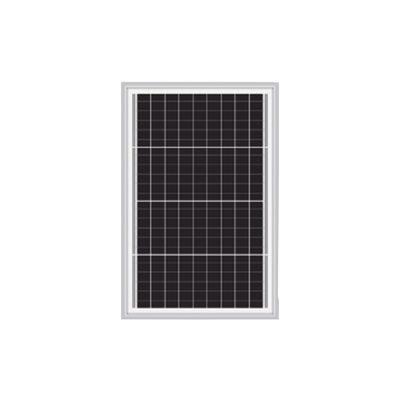

Modulo Solar 10W, 12 Vcc, Monocristalino, 36 Celdas grado A

Características

• Encapsuladas en EVA transparente y vidrio templado de 3.2 mm
• Hoja de TEDLAR resistente a los rayos UV en la parte posterior
• Marco de aluminio anodizado para máxima protección

Aplicaciones

• Estaciones repetidoras de radiocomunicación
• Electrificación en zonas rurales
• Sistemas de comunicación en emergencias
• Alimentación de equipos médicos en zonas rurales
• Sistemas de bombeo de agua
• Luces de obstrucción para tráfico aéreo
• Sistemas de protección catódica
• Señalización de vías ferroviarias

Especificaciones Técnicas

• Potencia máxima: 10 W (±3%)
• Voltaje: 19.4V (±3%)
• Amperaje: 0.52 A (±3%)
• Voltaje a circuito abierto (Voc): 23.4 V (±3%)
• Corriente a corto circuito (Isc): 0.56 A (±3%)

Características Físicas

• Dimensiones: 330 x 210 x 25 mm
• Peso: 0.9 kg
• Temperatura ambiente: -40 a 85 ºC
• Máximo voltaje del sistema: 1000 V

Garantía

Contra defectos de fabricación y 40 años de vida útil.

Mantenimiento

Los paneles solares son equipos de muy bajo o nulo mantenimiento. No se recomienda destapar la caja de diodos estos se encuentran sellados; si es estrictamente necesario hacerlo, siga los siguientes pasos:

Con un desarmador de paleta de punta fina, saque en sentido contrario la punta de los broches plásticos y con cuidado retire la tapa de arriba hacia abajo como se muestra en el video.

Recomendaciones y comentarios de garantía

• Cualquier reclamo del producto debe hacerse dentro del periodo de garantía con la factura del mismo.
• El número de serie del equipo debe ser visible, al igual que la etiqueta posterior.
• Si al módulo se le cortan los conectores MC-4 el módulo pierde su garantía instantáneamente.
• No instale cuando algún objeto en algún punto del día le genere sombra, se considera como una mala instalación y puede ser motivo de pérdida de garantía.
• No mezcle los módulos de diferentes potencias en el mismo controlador o inversor, se considera como una mala instalación y puede ser motivo de pérdida de garantía.
• Se recomienda que utilice la pinza ponchadora EP-MC4 cuando pliegue los conectores EPL01 al cable que usará para conectar su módulo al inversor o controlador.

Nota: Las especificaciones eléctricas se indican bajo una irradiancia de 1000 W/m² y temperatura de 25 ºC.

Comentario de instalación

Para evitar daños en la conexión del cable del módulo, debe poner chichones (cobatas plásticas) en el cable al momento de instalarlo para que estos no queden sueltos, el peso del cable, el viento, puede dañar la caja de diodos.
