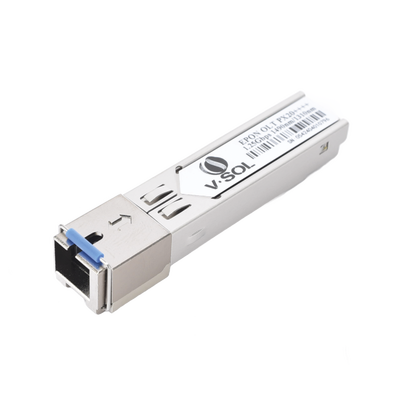

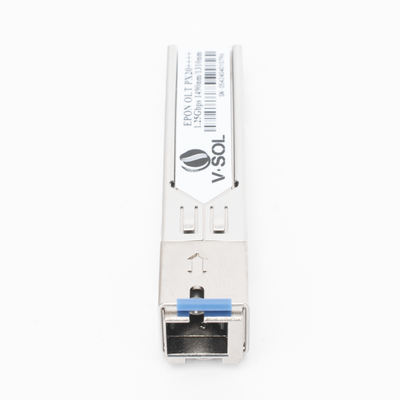

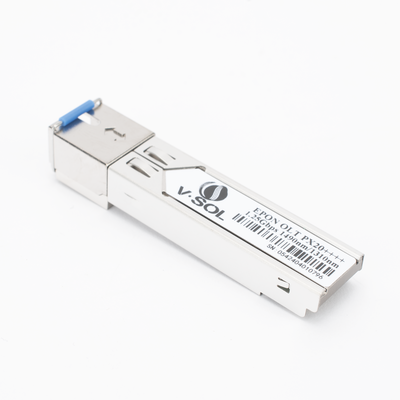

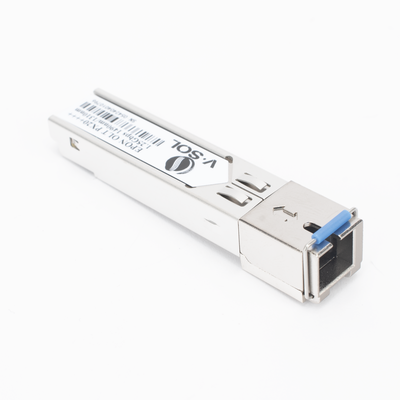

Módulo SFP EPON PX20++++, SC / UPC, hasta 20Km / 9 dBm Típicos de Potencia

Características Principales

• Conector: SC/UPC
• Tipo de módulo: PX20++++
• Velocidad de transmisión de datos: 1.25 Gbps
• Longitud de onda:
  • Transmisión (TX): 1490 nm
  • Recepción (RX): 1310 nm
• Distancia máxima de operación: 20 km
• Temperatura de operación: 0 ~ 70 °C

Especificaciones Técnicas

• Estándar: IEEE 802.3-2008 1000BASE-PX20
• Transmisión: Bi-direccional con 1.25 Gbps simétrico
• Transmisor: 1490nm DFB laser
• Receptor: 1310nm APD-TIA modoráfaga (burst-mode)
• Paquete: SFP con conector SC
• Alimentación: +3.3V de una sola fuente
• Compatibilidad: RoHS 2.0
• Características EMI/EMC: Excelentes características de inmunidad

Aplicaciones

• Redes de Fibra Óptica Pasiva (EPON)
• IEEE802.3ah 1000BASE-PX20+
• IEEE802.3ah 1000BASE-PX20++
• IEEE802.3ah 1000BASE-PX20+++
• IEEE802.3ah 1000BASE-PX20++++

Condiciones de Operación

• Voltaje de alimentación: 3.13V a 3.47V
• Temperatura de almacenamiento: -45°C a +85°C
• Humedad de almacenamiento: 5% a 95% sin condensación
• Umbral de daño óptico: -4 dBm

Especificaciones Ópticas

• Rango de longitud de onda: 1480-1500 nm
• Ancho espectral (-20dB): ≤1 nm
• Relación de supresión de modo lateral: ≥30 dB
• Potencia óptica de apagado: ≤-39 dBm
• Relación de extinción: ≥9 dB
• Retorno de pérdida óptica: ≥15 dB
• Máxima reflectancia: ≥-12 dB

Receptor

• Umbral de sobrecarga óptica: -6 dBm
• Rango de longitud de onda: 1260-1360 nm
• Reflectancia: ≥-12 dB
• Nivel de sensibilidad: ≤-33 dBm
• Umbral de pérdida de señal (LOS): -45 dBm
• Histeresis LOS: 0.5-6 dB

Compatibilidad

• Estándar: IEEE 802.3ah
• Compatibilidad eléctrica: SFF-8472
• Seguridad láser: FDA 21CFR 1040.10 y EN 60825-1
• Compatibilidad electromagnética: EN 55024, IEC 61000-4-3
• Seguridad eléctrica: MIL-STD-883H, IEC61000-4-2

Descripción Técnica

El módulo transceptor EPON OLT está diseñado específicamente para redes ópticas pasivas Gigabit Ethernet (EPON) con una distancia de transmisión de hasta 20 km. El módulo incorpora un transmisor continuo de 1490 nm y un receptor de modo ráfaga (burst-mode) de 1310 nm.

La sección de transmisión utiliza un láser DFB de 1490 nm y un controlador de láser integrado diseñado para ser seguro para los ojos bajo cualquier condición de falla. El controlador del láser incluye funciones de control automático de potencia (APC) y compensación de temperatura, diseñadas para mantener constante la potencia óptica de salida y la relación de extinción a través de la temperatura y el envejecimiento.

La sección de recepción utiliza un APD integrado y un preamplificador montados juntos. El módulo tiene la función de indicación de detección de potencia óptica de recepción en modo ráfaga. El receptor incluye una función de monitoreo óptico digitalizado, que convierte directamente cualquier potencia óptica recibida de una ONU en digital, con una entrada de disparo (trigger) desde el sistema. Cuando se detecta el flanco ascendente del disparo, el procesador DDM inicia una conversión de potencia óptica de ráfaga, y el resultado digital está disponible a través de la interfaz DDM después del tiempo de conversión.

Información de Pedido

Modelo estándar (0°C a +70°C): GELS-4111-30ACSC

Velocidad de datos: 1.25Gbps/1.25Gbps

Índice de potencia óptica: PX20++++

Nivel de potencia óptica: +9 a +13 dBm

Sensibilidad óptica: ≤-33 dBm

Interfaz: SC
