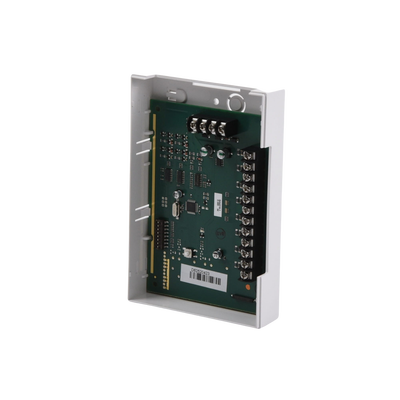

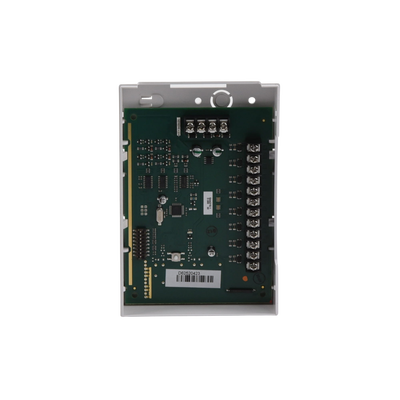

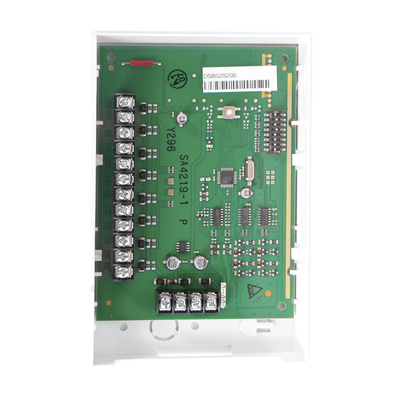

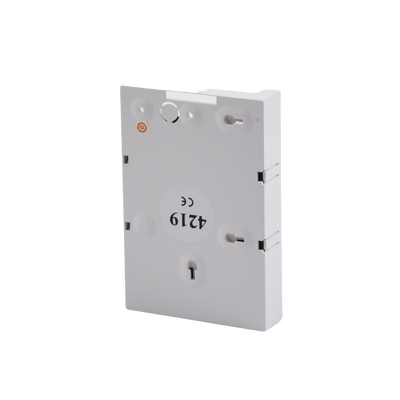

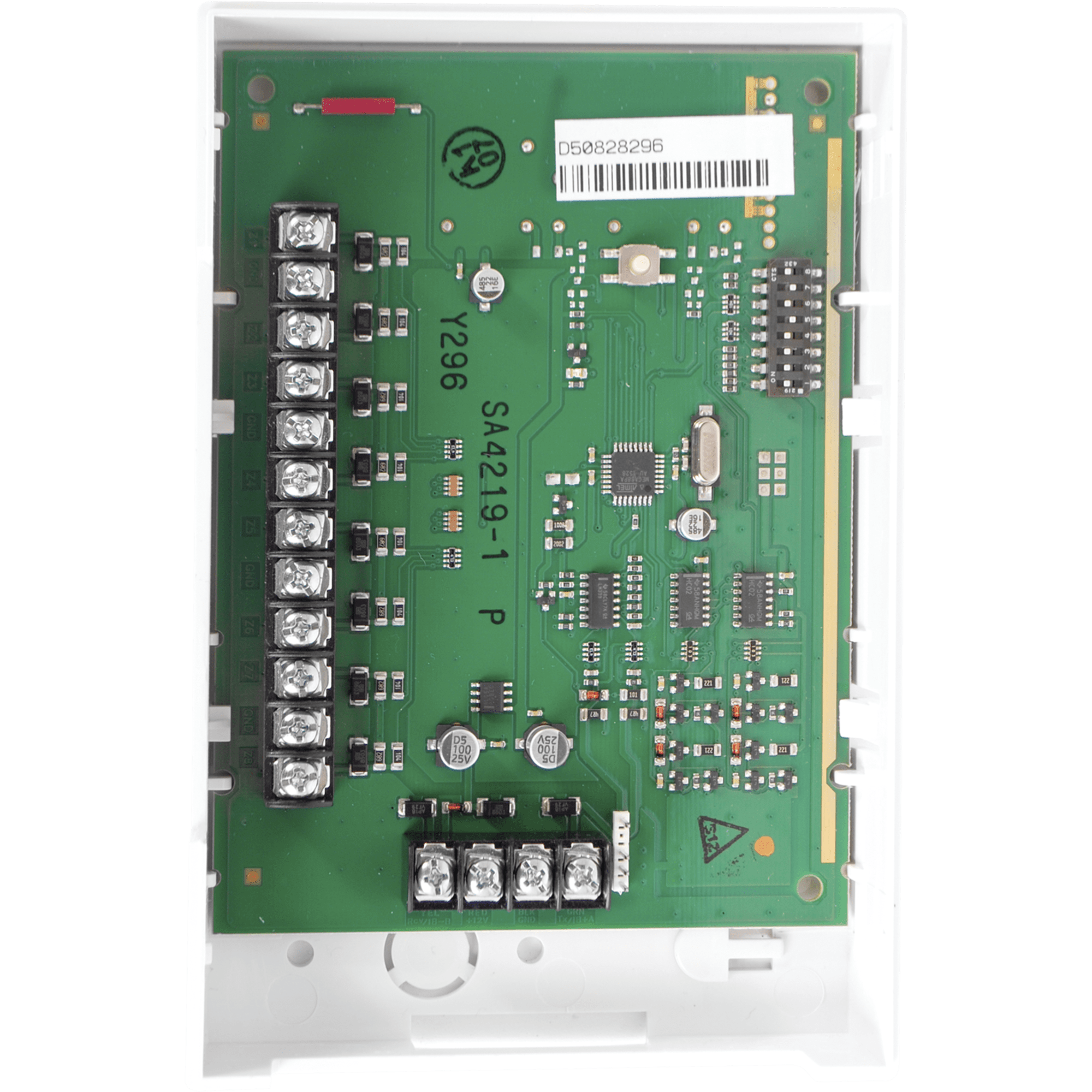

Módulo expansor de 8 zonas cableadas para sistemas direccionables Vista con bus ECP de 4 hilos

El módulo Honeywell/ADEMCO 4219 es un expansor de ocho zonas cableadas Clase B para sistemas de intrusión direccionables que utilizan el bus ECP (bus de teclado de 4 hilos). Se instala en cualquier punto de ese bus para ampliar la capacidad de zonas, conectando detectores convencionales con resistencia de fin de línea. Es compatible con paneles Vista que soportan expansión por bus ECP, como el Vista-20P y el Vista-21iP; no es compatible con paneles de la línea V-Plex. Cuenta con listado UL para aplicaciones de robo comercial.

Características principales

• Agrega hasta 8 zonas Clase B a sistemas direccionables Honeywell con bus ECP
• Incluye 8 resistencias de fin de línea de 1K ohm para supervisión de zona
• Lazos Clase B con tolerancia de hasta 300 ohms, supervisados: abierto, corto y normal
• Direccionamiento simple por DIP switch para asignar el rango de zonas
• Puede ubicarse en cualquier punto del bus ECP de 4 hilos
• Compatible con paneles Vista con bus ECP, como Vista-20P y Vista-21iP
• No es compatible con paneles de la línea V-Plex

Especificaciones técnicasTIPO DE PRODUCTOExpansor de 8 zonas Clase B para bus ECP direccionableZONAS8, con resistencia de fin de línea 1K ohm (incluidas)RESISTENCIA MÁX. DE LAZO300 ohms de cable + EOLRALIMENTACIÓNBus ECP del panel, 30 mA a 12 VDC (o fuente externa 30 mA a 12 VDC)COMPATIBILIDADPaneles Vista con bus ECP, p. ej. Vista-20P y Vista-21iPCERTIFICACIONESUL1610, UL1635, UL464, UL609, UL365, UL1641, UL985, UL1023DIMENSIONES163.5 x 108 x 31.75 mmTEMPERATURA / HUMEDAD0-50°C, 5-95% HR sin condensaciónVídeos
