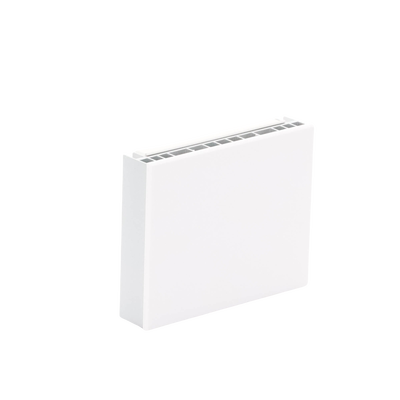

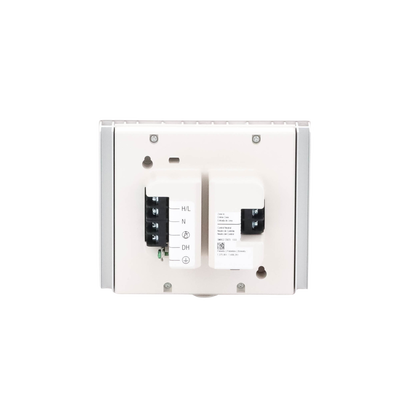

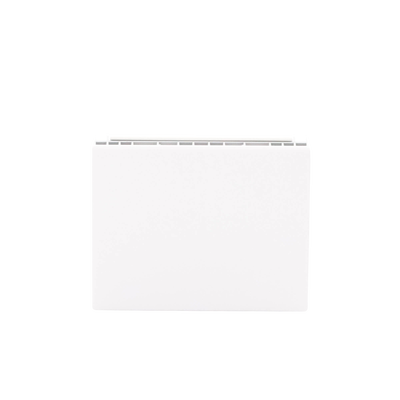

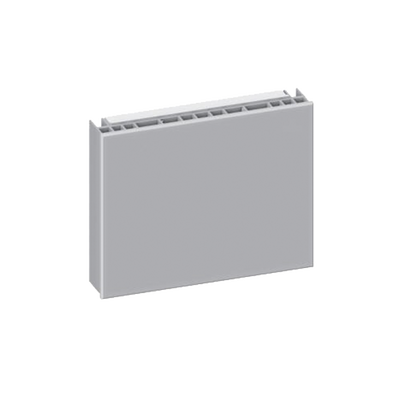

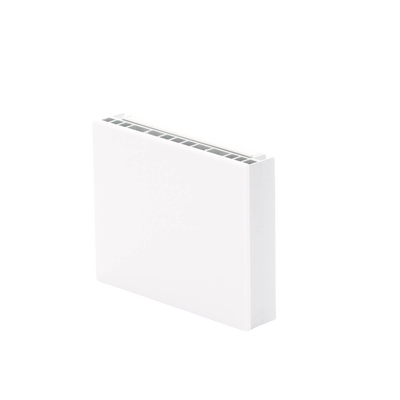

Módulo de Potencia Adaptativo de Fase / 16 A / 120 V / Atenuación Multi-Carga / Montaje 2-Gang

Módulo de potencia adaptativo de fase diseñado para expandir la capacidad de carga de una zona de atenuación hasta 16 A a 120 V. Se integra con sistemas de control de iluminación de 120 V, incluyendo unidades GRAFIK Eye QS y GRAFIK Eye 3000, paneles de atenuación LP, LCP y GP, así como paneles remotos HomeWorks. El módulo atenúa múltiples tipos de carga como incandescente, halógeno, bajo voltaje magnético y electrónico, Tu-Wire, y neón/cátodo frío. Incorpora protección automática por sobrecarga y LEDs indicadores de estado (verde) y diagnóstico (rojo) con códigos visuales para facilitar el mantenimiento. Su instalación requiere caja doble (2-gang) de 89 mm o caja 4x4 de 53 mm de profundidad, uso exclusivo en interiores, y debe montarse con las flechas orientadas hacia arriba dejando 114 mm libres superior e inferior para ventilación. El cableado mínimo es conductor de cobre de 12 AWG (2.5 mm²).

• Capacidad: 16 A a 120 V
• Máximo 3 módulos por zona de atenuación
• Tecnología de atenuación adaptativa de fase
• Tipos de carga: incandescente, halógeno, bajo voltaje magnético, bajo voltaje electrónico, Tu-Wire, neón/cátodo frío
• Protección: apagado automático ante sobrecarga
• Indicadores: LED verde (estado), LED rojo (diagnóstico con códigos)

• Voltaje: 120 V
• Corriente nominal: 16 A
• Montaje: caja doble (2-gang) de 89 mm o caja 4x4 de 53 mm de profundidad
• Ambiente: interiores únicamente
• Orientación: flechas hacia arriba
• Espacio de ventilación: 114 mm libres arriba y abajo
• Cableado: conductor de cobre 12 AWG (2.5 mm²) mínimo

• Módulo de potencia adaptativo de fase
• Documentación de instalación
