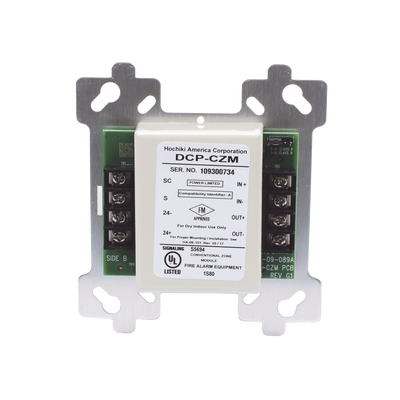

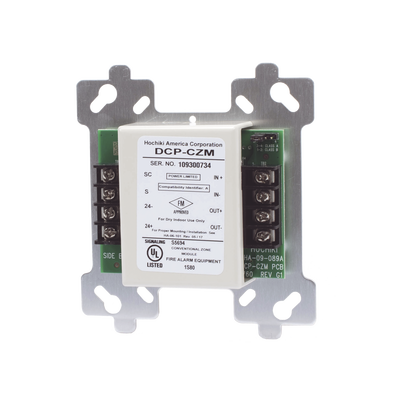

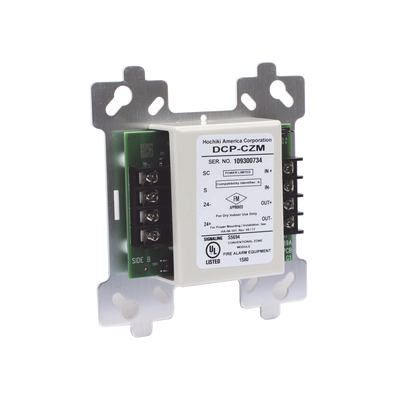

Módulo de Entrada de Zona Convencional / 2 Hilos 24 VCC / Clase A y B / 127 Direcciones / UL 864 9th Edition

Módulo de entrada de zona convencional diseñado para integrar detectores de humo de 2 hilos en sistemas de detección de incendios direccionables. Permite el monitoreo continuo de dispositivos convencionales a 24 VCC, reportando tres estados operativos: normal, circuito abierto y alarma. Incorpora protocolo DCP para transmisión de datos con alta velocidad y confiabilidad en condiciones de emergencia. Compatible con lazos SLC Clase A y Clase B, ofrece direccionamiento de 1 a 127 mediante programador portátil. Su diseño para montaje en caja eléctrica cuadrada de 4 pulgadas facilita la integración en instalaciones existentes. Cumple con UL 864 9th Edition y certificaciones CAL FIRE para aplicaciones que requieren conformidad normativa estricta.

Características Generales

• • Monitoreo de detectores de humo convencionales de 2 hilos a 24 VCC
• • Supervisión de alimentación de fuente externa
• • Estados reportados: normal, abierto o alarma
• • Requisito de alimentación: fuente externa de 24 VCC
• • Compatibilidad: lazos SLC Clase A o Clase B
• • Direccionamiento de 1 a 127 vía programador portátil
• • Protocolo DCP para comunicación rápida y confiable

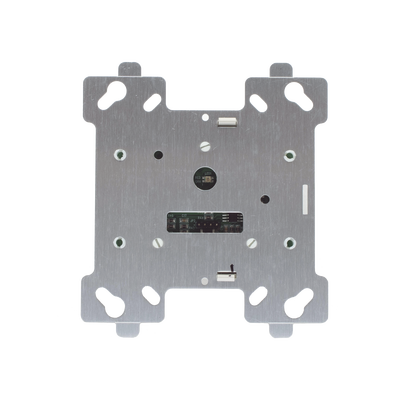

• • Instalación en caja eléctrica cuadrada de 4 pulgadas

Desempeño EléctricoTensión de alimentación (S-SC):
25.3 ~ 39 VCCTensión auxiliar:
18.8 ~ 27.2 VCCConsumo promedio (en línea S-SC):
670 µACorriente de bucle de detector 2 hilos:
1 mA máx. en reposoCorriente desde fuente auxiliar:
60 mA máx.Resistencia EOL:
4.7 kΩCantidad máxima por bucle:
127 módulosFísicas e InstalaciónTipo de montaje:
Caja eléctrica cuadrada de 4 pulgadasCompatibilidad de lazo:
SLC Clase A y Clase BCertificaciones:

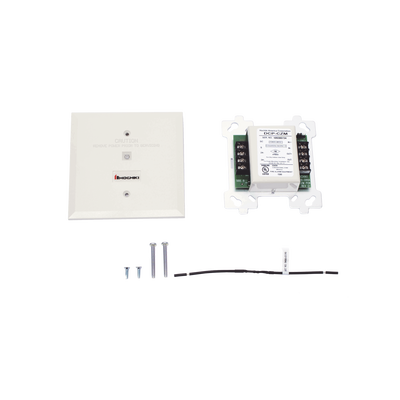

UL 864 9th Edition, CAL FIREContenido del PaqueteIncluido:

• Módulo de entrada de zona convencional CZM
