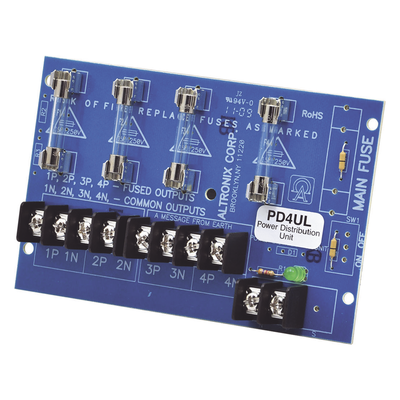

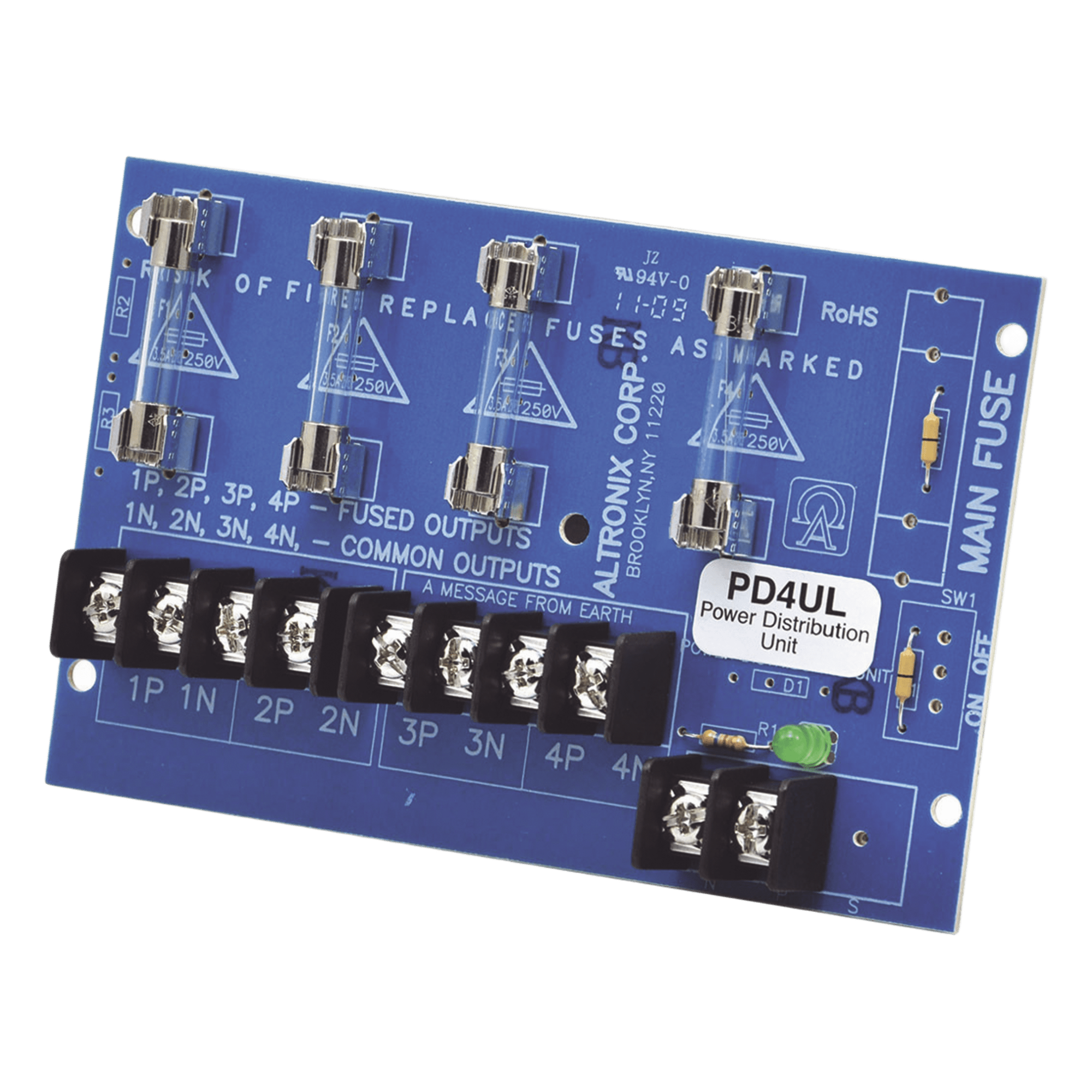

Módulo de Distribución de Energía / 4 Salidas Protegidas / 12-24 Vcc 10 A / 24-28 Vca 12 A / Fusibles 3.5 A

Módulo de distribución de energía diseñado para aplicaciones de control de acceso y sistemas de alarma. Convierte una entrada AC o DC en cuatro salidas protegidas con fusibles individuales. Soporta tensiones de entrada de 12 Vcc/24 Vcc o 24 Vca/28 Vca con corrientes máximas de 10 A en DC o 12 A en AC. Cada uno de los cuatro circuitos de salida independientes está protegido con fusible de 3.5 A/250 V e incluye indicador LED para monitoreo del estado. Cumple con estándares UL294, UL603, UL1481 y CSA C22.2 No. 205-M1983 para instalaciones que requieren certificación regulatoria. Incluye hardware de montaje para instalación en gabinetes o racks.

Características Generales

• Entrada: 12 Vcc/24 Vcc o 24 Vca/28 Vca
• Corriente máxima entrada: 10 A (DC) o 12 A (AC)
• Salidas: 4 circuitos independientes protegidos
• Corriente máxima por salida: 2.5 A
• Fusibles: 3.5 A / 250 V por salida (individuales)
• Indicadores: LED por salida DC
• Rango voltaje máximo: 28 Vca o 28 Vcc
• Temperatura operación: 0°C a 49°C
• Certificaciones: UL294, UL603, UL1481, CSA C22.2 No. 205-M1983
• Incluye: Hardware de montaje

Desempeño EléctricoEntrada DC:

12 Vcc / 24 Vcc

Entrada AC:

24 Vca / 28 Vca

Corriente entrada DC:

Hasta 10 A

Corriente entrada AC:

Hasta 12 A

Salidas:

4 circuitos independientes

Corriente máxima por salida:

2.5 A

Fusibles:

3.5 A / 250 V (individuales por salida)

Físicas y AmbientalesDimensiones:

133.4 x 82.6 x 25.4 mm

Temperatura operación:

0°C a 49°C

Indicadores:

LED por salida DC

Contenido del PaqueteIncluye:

Módulo de distribución PD4UL

Hardware de montaje
