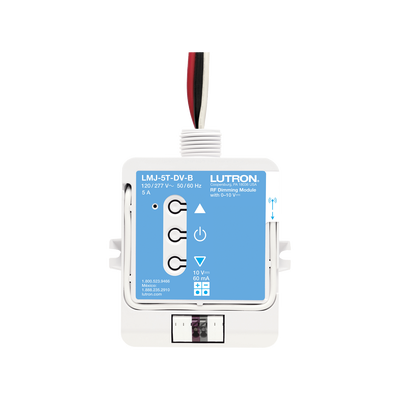

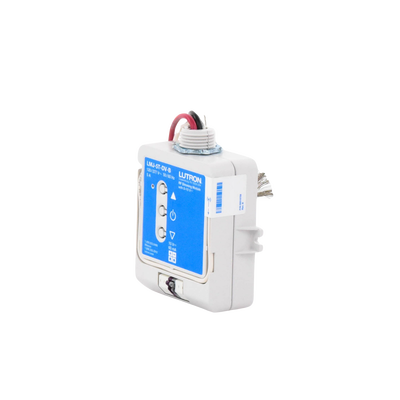

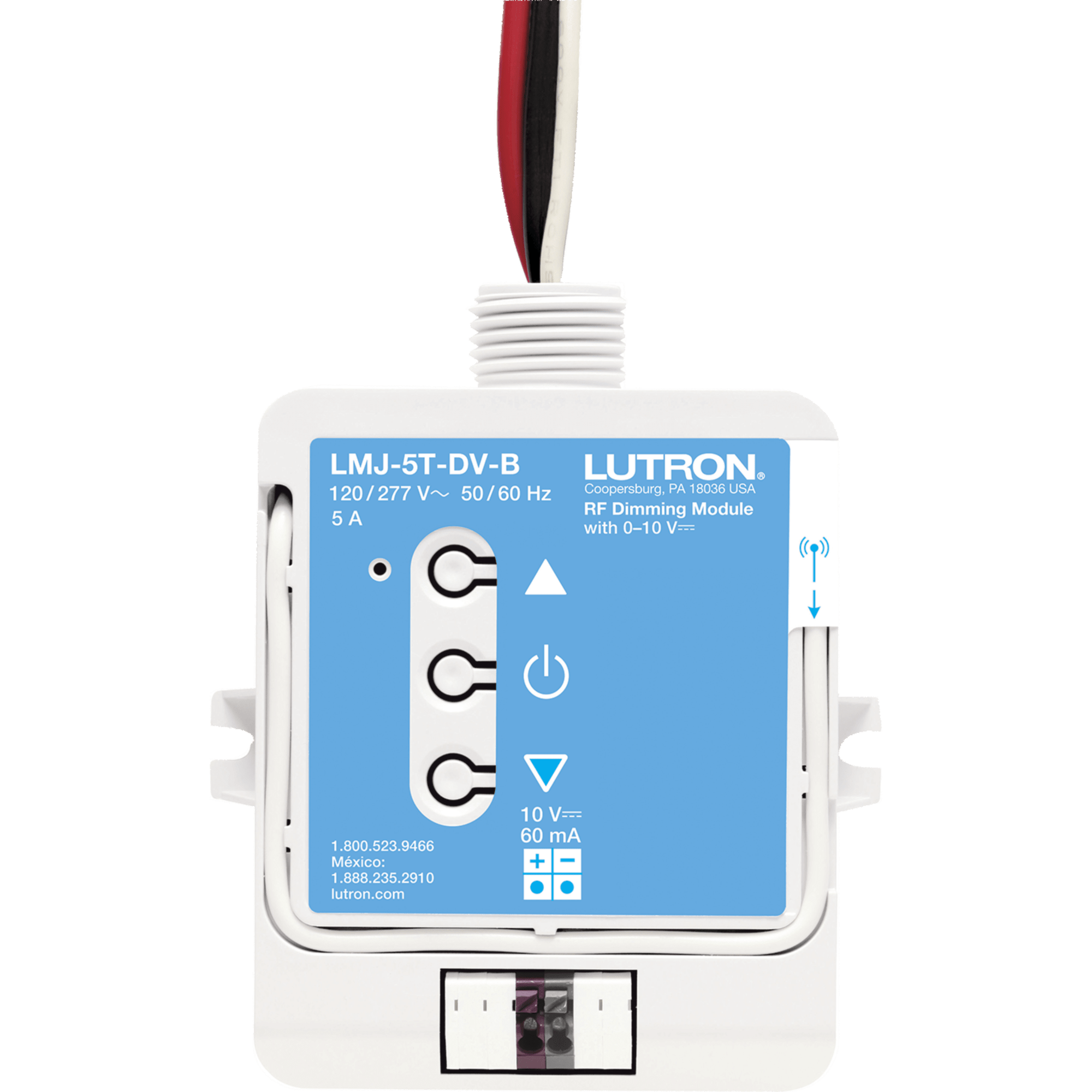

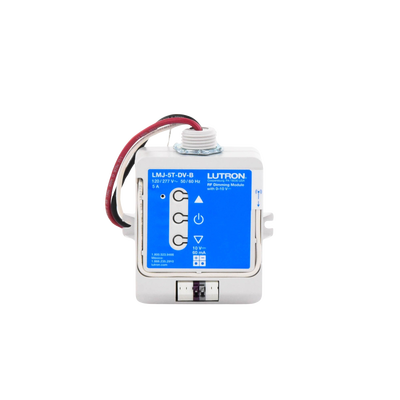

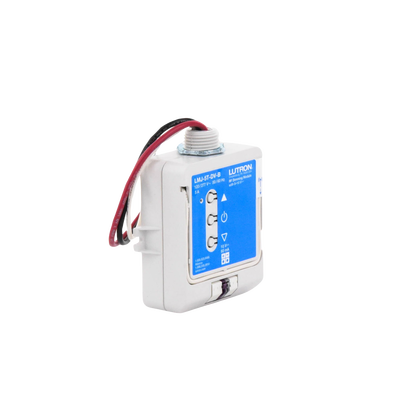

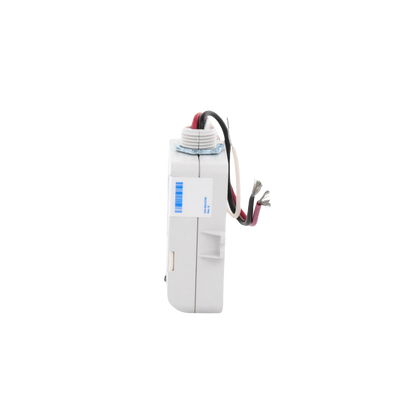

Módulo de atenuación RF con control 0-10 V para balastros fluorescentes y drivers LED, conmuta hasta 5 A a 120/277 V, para sistemas RadioRA 2 y HomeWorks QS

El módulo de atenuación RF con control 0-10 V es un control por radiofrecuencia que opera balastros fluorescentes y drivers LED con interfaz 0-10 V a partir de los comandos de un sistema Lutron RadioRA 2 o HomeWorks QS. Su enlace 0-10 V entrega o recibe automáticamente hasta 60 mA hacia las luminarias, y su relevador integrado conmuta la carga a voltaje de línea de hasta 5 A. Se instala en una caja de conexiones eléctricas a través de un knockout de 1/2 pulgada (21 mm) y cumple los requisitos para uso en plenum según NEC 2011 300.22(C)(3). Es ideal para integrar iluminación arquitectónica 0-10 V en proyectos residenciales y comerciales ligeros controlados por RadioRA 2 o HomeWorks QS.

Características principales

• Controla balastros fluorescentes y drivers LED mediante enlace 0-10 V de hasta 60 mA (fuente o sumidero)
• Conmuta la carga a voltaje de línea hasta 5 A, sin requerir carga mínima
• Radiofrecuencia Lutron Clear Connect (431.0-437.0 MHz) con alcance de 9 m desde el repetidor
• Ajuste configurable de límites alto y bajo de atenuación (high-end y low-end trim)
• Se monta a una caja de conexiones a través de un knockout de 1/2 pulgada (21 mm)
• Aprobado UL 2043 para uso en plenum; certificaciones UL, FCC, CSA, IC y NOM
• Requiere software RadioRA 2 Inclusive o HomeWorks QS para la funcionalidad del sistema

Especificaciones técnicasAlimentación120/277 V~, 50/60 HzCarga conmutadaHasta 5 A (MLV, ELV, incandescente, fluorescente magnético o electrónico y LED)Enlace de control 0-10 VHasta 60 mA, fuente o sumidero automático; compatible con ANSI E1.3 e IEC 60929 Anexo EComunicación RFClear Connect, 431.0-437.0 MHz; alcance de 9 m (30 ft) desde el repetidorMontajeCaja de conexiones eléctricas, knockout de 1/2 in (21 mm)Ambiente de operación0 °C a 40 °C, humedad 0% a 90% sin condensación, solo interioresDimensiones100.1 x 71.6 x 31.8 mm (alto x ancho x profundidad)CertificacionesUL, UL 2043 (plenum), FCC Clase B, CSA, IC, NOM
