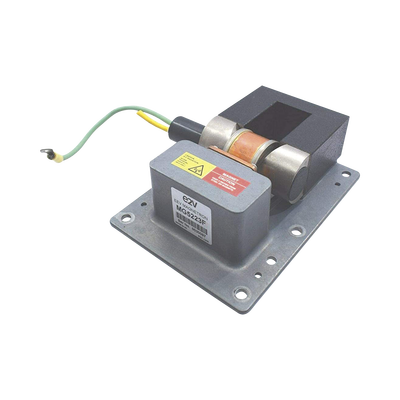

Magnetrón de 30 kW en banda S para radares marinos en frecuencia de 3050 ± 25MHz

Características Principales Magnetrón de 30 kW banda-S Frecuencia de operación: 3050 ± 10 MHz Salida de potencia pico: 30 kW Imán integral Salida: guía de onda tipo 10 Acoplador: compatible con NATO S.N. 5985-99-083-0058 Refrigeración: natural o por aire forzado Especificaciones Eléctricas Tensión del filamento: 6.3 V Corriente del filamento: 1.25 A Corriente pico de arranque: 6.0 A máx Tiempo mínimo de precalentamiento: 180 s Tensión anódica (pico): 8.0 kV Corriente anódica (pico): 8.0 A Rango de Operación Tensión del filamento: 5.7 - 6.9 V Corriente pico de arranque: Hasta 6.0 A Tensión anódica (pico): 7.5 - 8.5 kV Corriente anódica (pico): 6.0 - 12 A Duración del pulso: Hasta 1.2 µs Relación de repetición de pulso: 1000 - 4000 pps Características de RF Frecuencia: 3040 - 3060 MHz Ancho de banda RF: Hasta 4.5 MHz Estabilidad: ±0.5% VSWR en el acoplador de salida: 1.5:1 Coeficiente de temperatura de frecuencia: -0.07 MHz/°C Características Mecánicas Peso: 2.1 kg aprox Posición de montaje: Cualquiera Dimensiones: Ver plano Distancia mínima a materiales magnéticos: 50 mm Condiciones de Prueba Tensión del filamento: 5.3 - 6.3 V Corriente anódica (media): 4.4 - 2.25 mA Duración del pulso: 0.55 - 0.06 µs Relación de trabajo: 0.00055 - 0.00024 VSWR en el acoplador de salida: 1.15:1 Tasa de subida del pulso de tensión: 150 kV/µs Salud y Seguridad Alta tensión: Circuítos y terminales deben estar encerrados Radiación RF: No exponer personal a radiación excesiva Radiación de rayos X: Requiere blindaje adecuado Interlocks de seguridad deben desconectar la energía antes del acceso Notas Importantes El filamento debe protegerse contra arcos con capacitancia mínima de 4000 pF La temperatura del ánodo debe mantenerse por debajo de 120°C La impedancia en frío debe dar un VSWR de al menos 10:1 El magnetron debe probarse con VSWR de 1.5:1

Base: MG5223F
