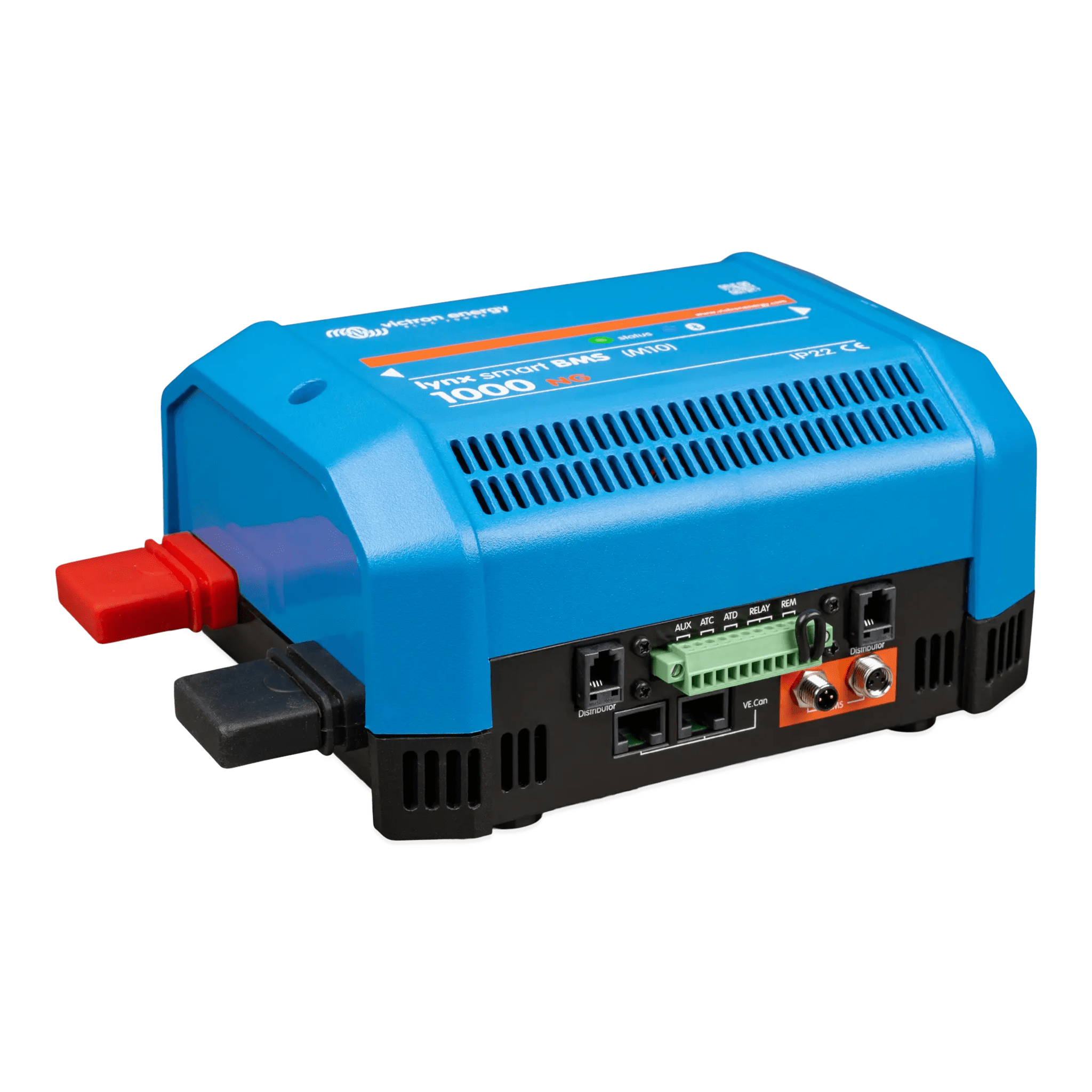

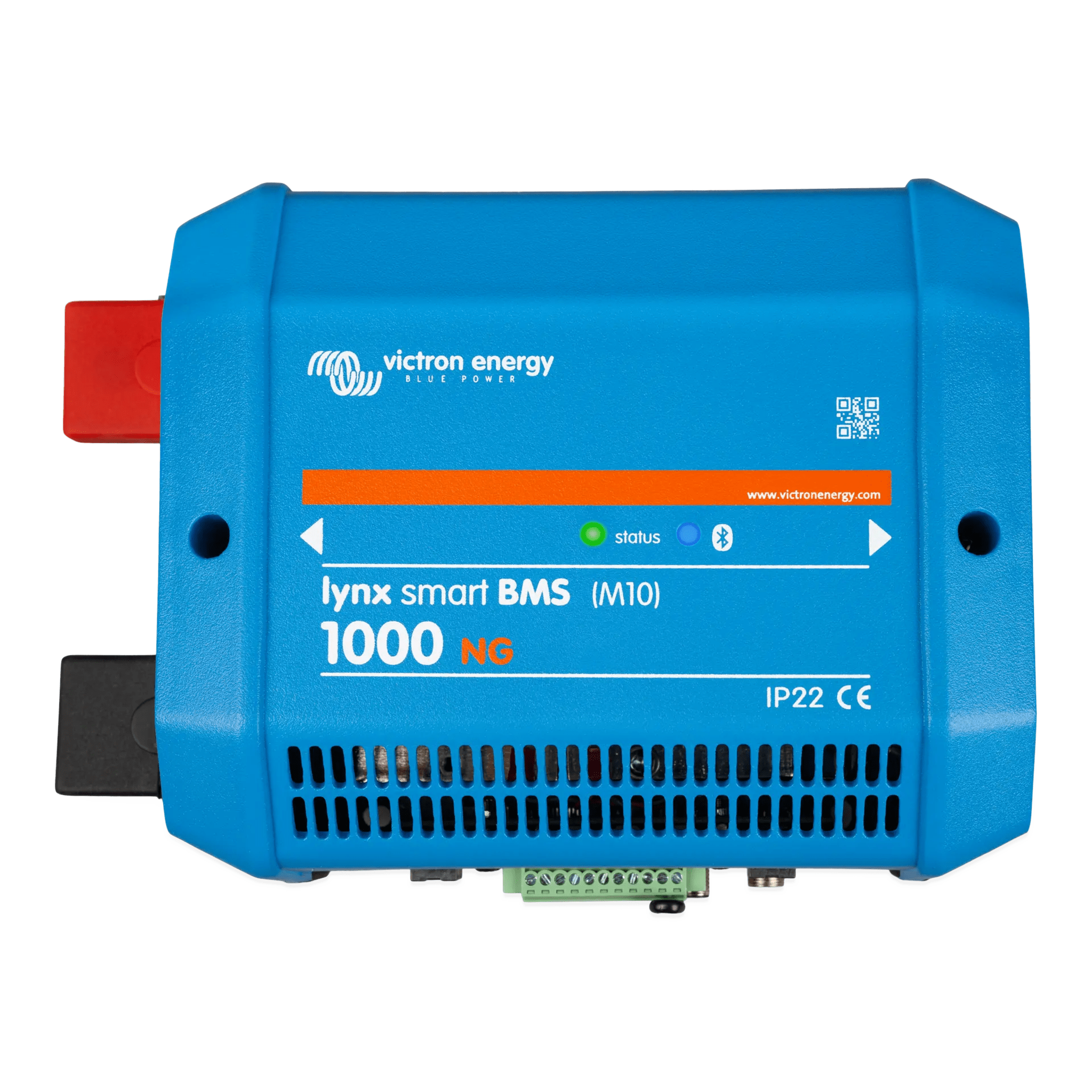

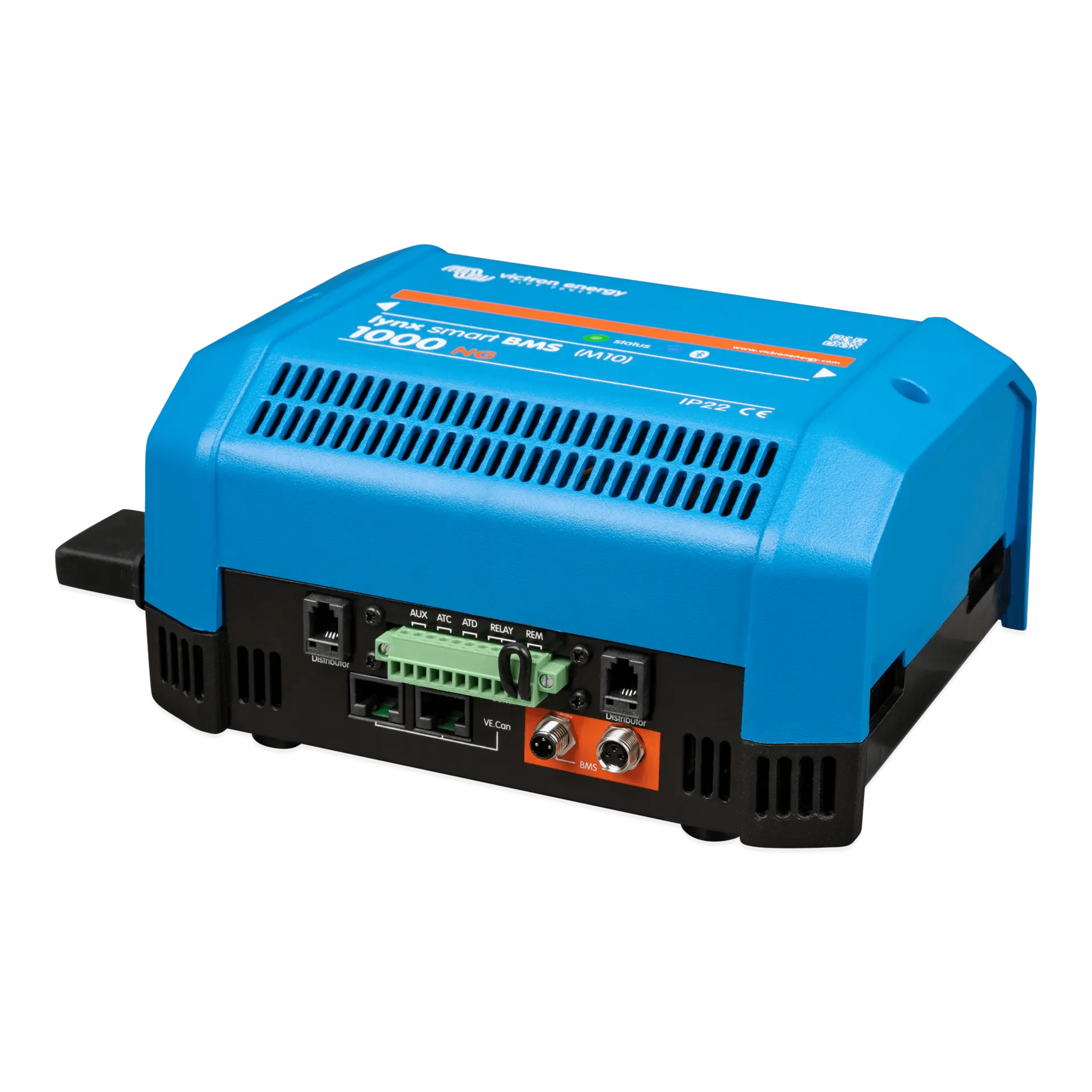

Lynx Smart BMS 1000 NG (M10) / Barra de Distribución y Comunicación BMS para baterías Victron Lithium NG

Descripción general

Sistema de gestión de baterías inteligente para Lithium NG de alta potencia

El Lynx Smart BMS NG 1000 A (M10) de Victron Energy es un sistema avanzado de gestión de baterías (BMS) diseñado específicamente para las baterías Victron Lithium NG (LiFePO₄). Integra en un solo módulo un contactor de seguridad de 1000 A, circuito de precarga, monitor de baterías de alta precisión y múltiples interfaces de comunicación, convirtiéndose en el corazón de sistemas de almacenamiento de energía de alta potencia y misión crítica. Es la solución más completa y robusta dentro de la gama Lynx, ideal para aplicaciones en sistemas solares, marinos, industriales y de respaldo energético.

Características principales

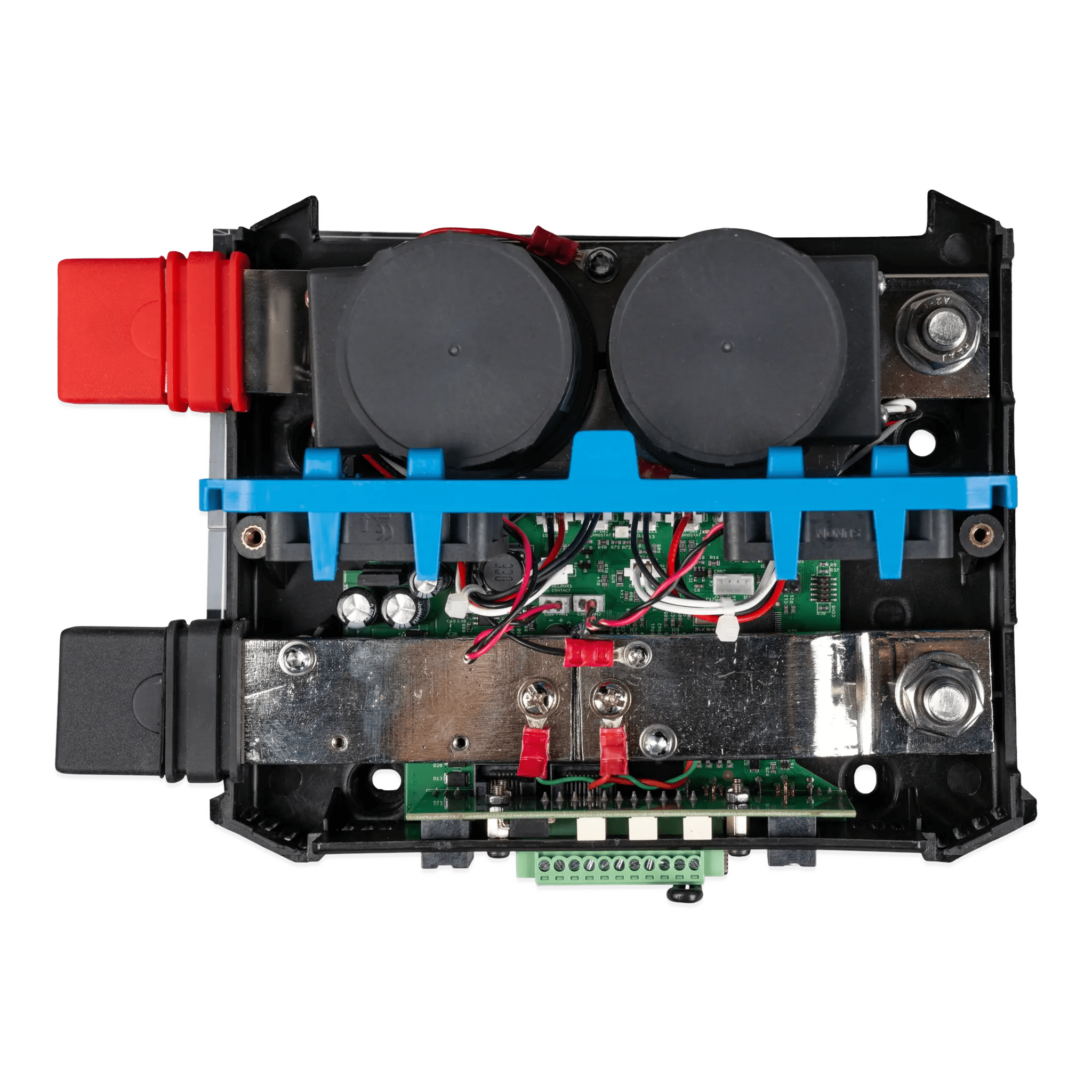

• Contactor de seguridad integrado de 1000 A (M10): Permite la conexión y desconexión segura del banco de baterías. Actúa como sistema de protección secundaria ante fallas de control (DVCC, ATC, ATD) y puede utilizarse como interruptor principal remoto del sistema.
• Circuito de precarga incorporado: Evita corrientes de irrupción elevadas al conectar cargas capacitivas como inversores, eliminando la necesidad de dispositivos externos de precarga.
• Gestión inteligente de baterías Lithium NG: Compatible con baterías Victron Lithium NG de 12.8 V, 25.6 V y 51.2 V, conectables en serie, en paralelo o combinadas para sistemas de 12 V, 24 V y 48 V.

Monitorización y control

• Monitor de baterías integrado: Estado de carga (SoC), tensión y corriente, datos históricos, alarmas y estado del sistema, diagnóstico rápido con Instant Readout
• Control DVCC: Gestión automática de inversores/cargadores Victron, cargadores DC-DC Orion XS y controladores solares MPPT

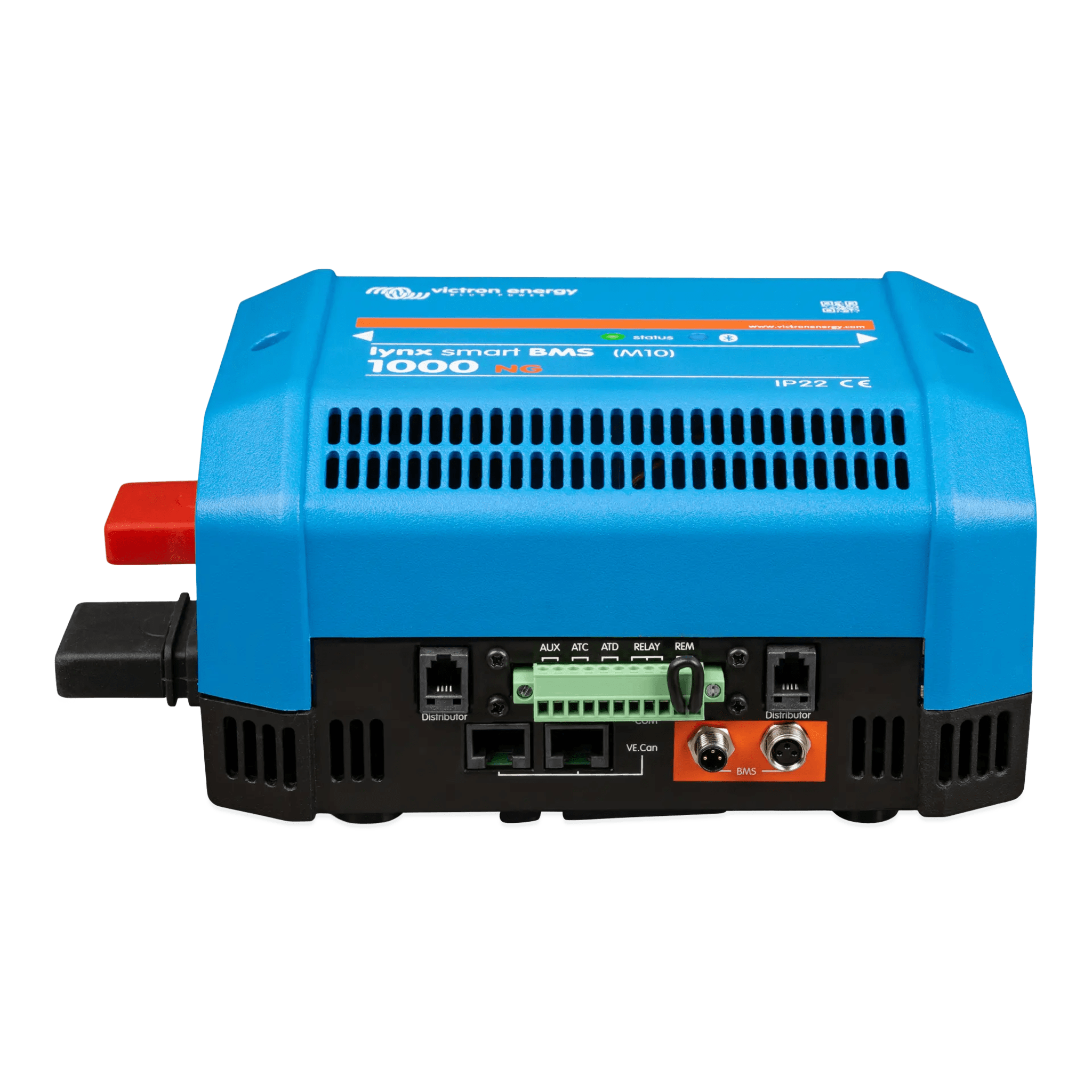

• Contactos ATC y ATD: Permiten habilitar o bloquear cargadores y cargas externas con entrada remota on/off
• Relé programable: Configurable como relé de alarma o para control de alternador mediante regulador externo
• Salida AUX integrada: 1.1 A protegida que proporciona alimentación auxiliar a dispositivos críticos incluso después de que el BMS se apague

Conectividad

• Bluetooth: Para configuración y monitoreo mediante VictronConnect
• VE.Can: Para integración con dispositivos GX (Cerbo GX, Ekrano GX) y el portal VRM
• NMEA 2000: Compatibilidad con redes marinas

Integración Lynx

• Compatibilidad: Con el sistema distribuidor Lynx M10
• Monitorización: De fusibles de hasta cuatro Lynx Distributor
• Conexión en paralelo: Hasta cinco Lynx Smart BMS NG para mayor capacidad, redundancia y alta disponibilidad energética

Especificaciones técnicas

• Corriente nominal: 1000 A continua
• Corriente pico: 1200 A durante 5 minutos
• Rango de tensión: 9 – 60 VDC
• Tensiones de sistema: 12 / 24 / 48 V
• Consumo OFF: 0.3 mA
• Salida AUX: 1.1 A protegida
• Protección: IP22
• Temperatura operación: –40 °C a +60 °C
• Dimensiones: 230 × 180 × 100 mm
• Peso: 2.7 kg

Aplicaciones

• Sistemas solares híbridos y off-grid
• Bancos de baterías de alta capacidad
• Energía de respaldo crítica
• Sistemas marinos
• Vehículos eléctricos especiales
• Aplicaciones industriales
• Centros de datos DC
• Telecomunicaciones

Ventajas principales

• ✔ Protección integral para baterías Lithium NG
• ✔ Alta corriente para sistemas de gran potencia
• ✔ Integración total con ecosistema Victron
• ✔ Máxima seguridad eléctrica
• ✔ Monitorización remota profesional
• ✔ Escalabilidad y redundancia
• ✔ Diseño industrial robusto

NOTA: No incluye los fusibles. Puede usar MEGA100/32 para bancos de 24 V; MEGA100/58 o MEGA125/80 para bancos de 48 V.
