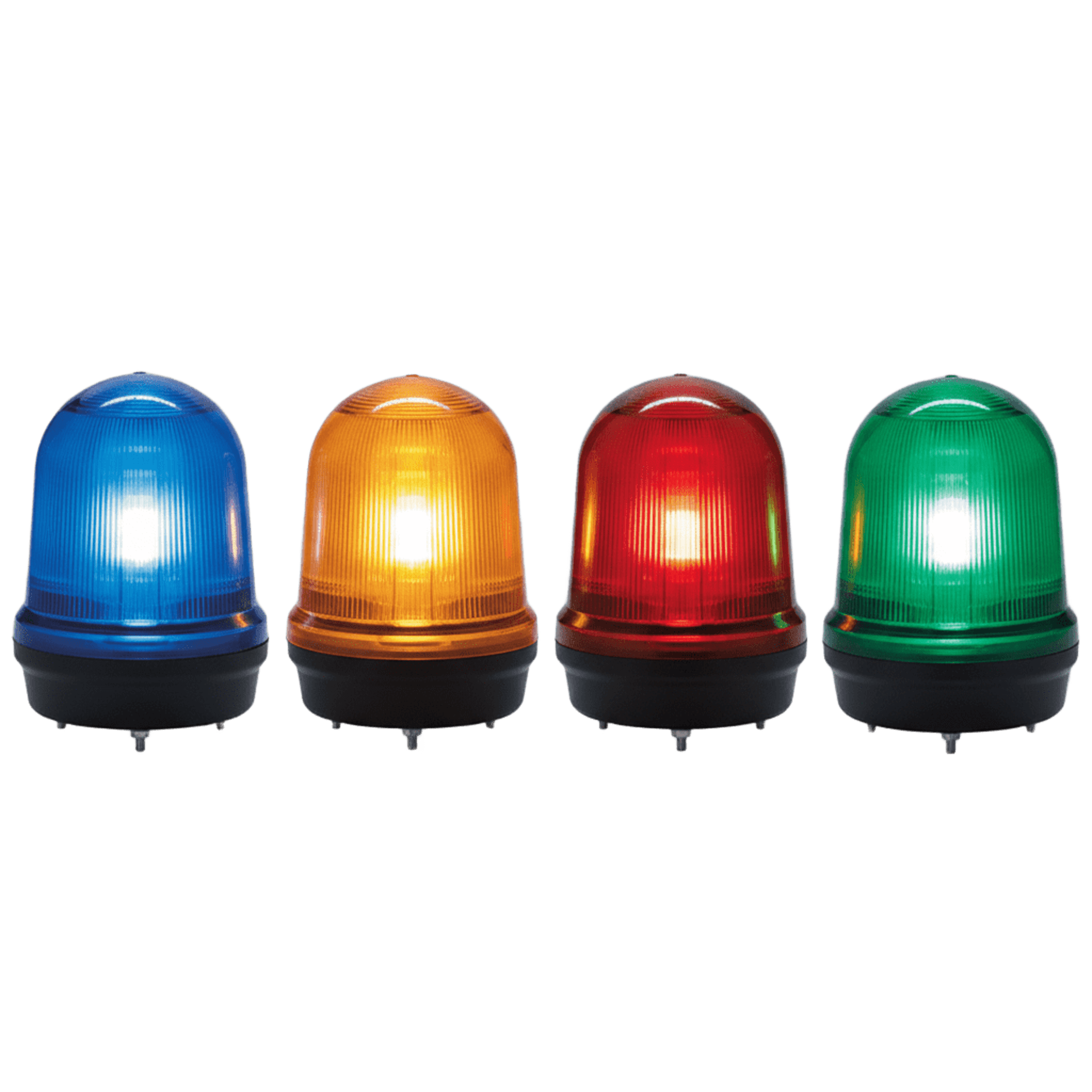

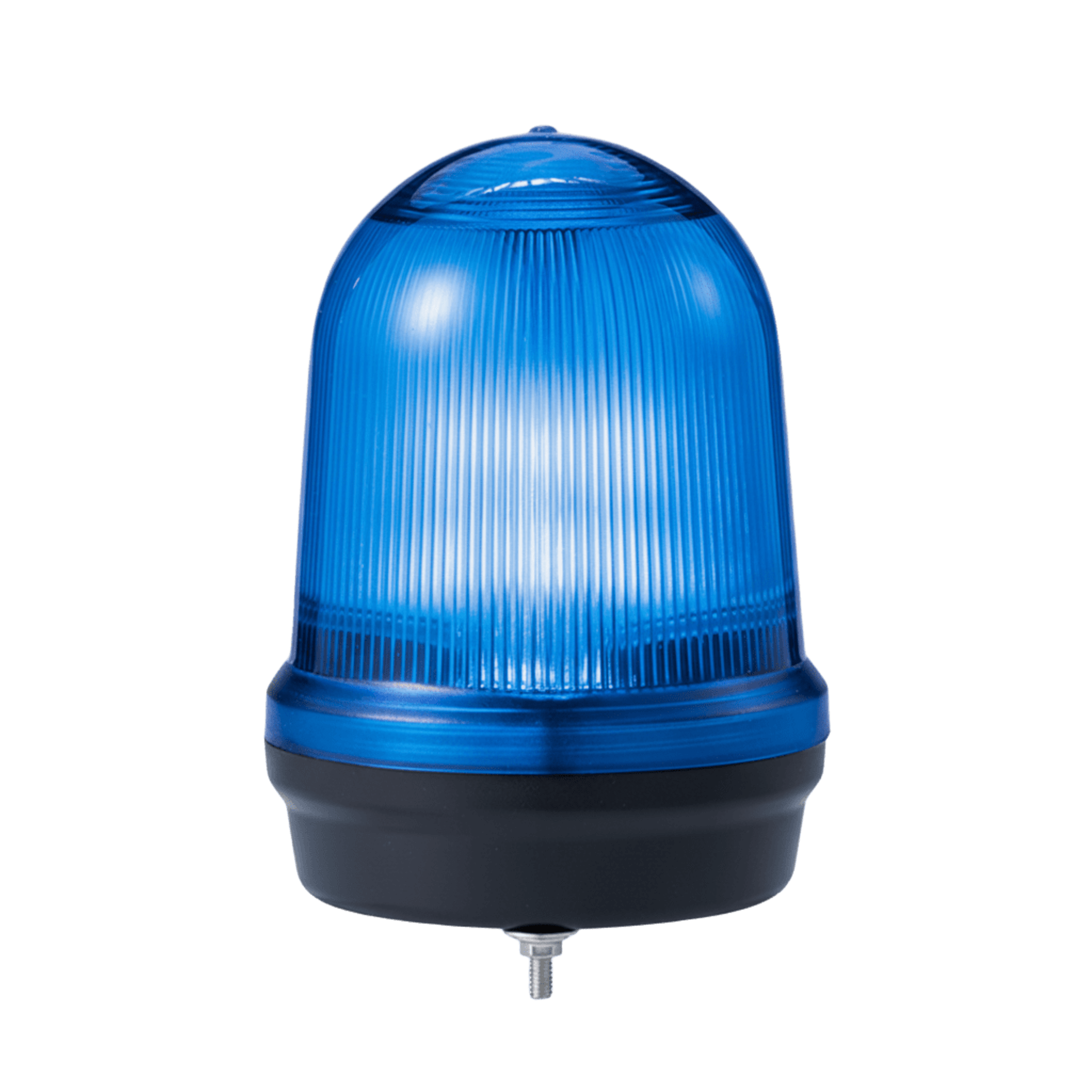

Luz de Señal LED Multifunción Voltaje 110-220 VCA, LED con 4 patrones Fijo, Flasheante, Simulación Giratorio y Estroboscópico / IP65 / -30 °C a +50 °C / Color Azul

Qlight modelo: MFL100-BZ-110/220-R

La serie MFL de Qlight es una línea de luces de señalización LED multifunción diseñada para aplicaciones industriales y de seguridad que requieren señalización visual y acústica confiable.Su arquitectura basada en LED de alta eficiencia permite un consumo máximo de solo 90 mA en AC, garantizando una operación económica y de larga vida útil. El gabinete está construido en ABS con lente de policarbonato (PC), ofreciendo clasificación de protección IP65 que lo hace apto para entornos exteriores e industriales con exposición a polvo y agua. Mediante un interruptor DIP interno de 3 posiciones, el integrador puede seleccionar entre tres modos de operación: LED fijo, LED flasheante y LED estroboscópico, adaptándose a distintos requerimientos de señalización sin necesidad de cambiar el hardware.

Características Generales

• Serie: MFL — Luz de señal LED multifunción
• Voltaje de alimentación: AC 110-220 V
• Color de lente: Azul
• Grado de protección: IP65
• Temperatura de operación: -30 °C a +50 °C
• Certificaciones: UL (CC 12-24 V), KC (MFL100-BZ-12-R)
• Material del lente: Policarbonato (PC)
• Material de la carcasa: ABS
• Cableado sin polaridad: No requiere respetar polaridad en la conexión

Desempeño Acústico y Visual

• Nivel de presión sonora: 80 dB (buzzer electromecánico)
• Tecnología lumínica: LED de alta eficiencia
• Modo 1 — LED Fijo: Iluminación continua (DIP: 0-0-0)
• Modo 2 — LED Flasheante: Destello intermitente (DIP: 0-0-1)
• Modo 3 — LED Estroboscópico: Destello estroboscópico de alta frecuencia (DIP: 0-1-0)
• Selección de función: Interruptor DIP de 3 posiciones interno
• Línea compartida: El buzzer y el elemento de iluminación comparten línea de alimentación

*La función de luz se selecciona durante la instalación mediante el interruptor DIP ubicado dentro del producto.

 Especificaciones Eléctricas

• Voltaje nominal: AC 110-220 V
• Consumo máximo: 90 mA (AC)
• Cable de alimentación: UL1015 AWG18 (0.75 mm²) x 2C, 400 mm de longitud
• Polaridad: No requiere respetar polaridad en la conexión
• Fusible: Incorporado en la línea de alimentación
• Entrada de cable: Ø9 mm (mínimo Ø5 mm)

 Dimensiones y Montaje

• Diámetro externo: Ø97 mm
• Altura total aproximada: 214 mm
• Peso: 0.52 kg (versión AC)
• Tornillería de montaje: 3 tornillos M5 en círculo 360°
• PCD (diámetro entre centros): 60 mm
• Orificios de montaje: 3 orificios de Ø5 mm (mínimo)
• Fijación: Tuercas de brida desde el lado opuesto de la superficie de montaje
• Orientación de instalación: Vertical obligatoria para exteriores (IP65); la entrada de cable no debe orientarse hacia el cielo

Notas de Instalación

• Para aplicaciones en exteriores, instalar el producto en posición vertical. No instalar en posición horizontal o invertida, ya que podría entrar agua.
• La entrada del cable de alimentación no debe estar orientada hacia el cielo.
• Retirar cualquier objeto que pueda interrumpir la ventilación alrededor del producto.
• No alterar ni reparar el producto. Para mantenimiento, contactar al punto de contacto local de Qlight.
• No aplicar fuerza o impacto excesivo al producto.
• Para obtener información más detallada, escanear el código QR incluido en el manual o visitar www.qlight.com.

 Seguridad y Normativas

• Grado IP: IP65 — Protección contra polvo y chorros de agua a baja presión
• Precaución de voltaje: Aplicar el voltaje correcto; un voltaje incorrecto puede provocar incendio, descarga eléctrica o daños
• Precaución de instalación: Apagar completamente el producto durante el cableado o mantenimiento
• Doble seguridad: Se recomienda dispositivo de doble seguridad cuando el producto se utilice en condiciones que puedan afectar la vida o la propiedad
• Resistencia química: Evitar contacto con disolventes, benceno y productos químicos agresivos en la superficie
