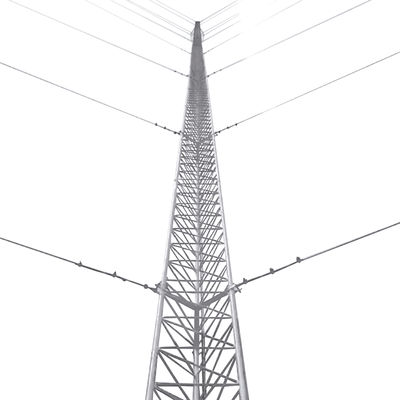

Kit de Torre Arriostrada de Piso de 39 m Altura con Tramo STZ45G Galvanizado por Inmersión en Caliente. (No incluye retenida).

Características Destacadas:Producto elaborado Bajo Normativa ISO 9001:2015.Gran Elevación / Bajo costo.100% Inspección de Ensamble Tramo - Tramo.Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.Ideal para zonas costeras de alta humedad o áreas industriales.Características Físicas:Carga Axial Máxima: 500 Kg.Altura: 39 metros (13 tramos).Resistencia al viento: 200 km/hr.Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).Aplicación: Intemperie (Zonas Húmedas).Incluye los siguientes componentes:13 - STZ45G: Tramo de torre de 45 cm de ancho de cara.1 - SCZ45G: Copete de torre de 45 cm con opresor para pararrayo.1 - SBZ45G: Base para torre de 45 cm.1 - SAB45G: Ancla para base de torre 35/45.5 - SJB45G: Brida de sujeción de Retenida.3 - SAZ45G: Ancla de piso para Retenida.30 - CUELLO-14-HDG: Cuello para cable de retenida90 - NUDO-14-FJG: Abrazadera tipo perro de 1/4'.Accesorios recomendadosNo incluye cable de retenida. Se recomiendan 600 metros de retenida de 1/4' (SRET-635-CAM) o diámetros superiores.No incluye Tensores. Se recomiendan 15 tensores de 5/8' x 9'. (TEN5/8X9OGJ o TEN5/8X9OQJ).*El NO usar accesorios de instalación como Bridas, Base de torre, Ancla de torre o Anclajes de Retenida, se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.Sistema de Señalización/Iluminación (No incluidos)2 - EIGSLSE: Estrobo tipo LED Autónomo con fotocelda, panel solar y batería. Tipo L810.2 - HLU3R2: Montaje para lámpara de obstrucción EIGSLSE*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.Sistema de línea de vida (No incluido)1 - SHE-LV: Par de herrajes de sujeción2 - S-GULV: Guía para línea42 - SRET-338CAM: Cable de 3/8'6 - NUDO-38FJG: Nudo forjado 3/8'2 - CUELLO-38-HDG: Cuello 3/8'1 - TRY-ACC-SLIDER: (Opcional) Carro de Seguridad para Instalador.1 - SYS-USA7B: (Opcional) Arnés de Suspención.*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido)1 - TG45AB: Electrodo de puesta a tierra de 45 A con Electrodo, Filtro y Compuesto H2Ohm1 - S610: Registro plástico.3 - TGCR11: Conector de Ojo2 - TGAB18: Conector para Varilla1 - TGBUSG10: Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).Sistema de Pararrayos Básico Recomendado para Torre (No incluido)1 - TGTDPC: Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)1 - TG45AB: Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia (H2OHM), brújula y nivel.1 - S610: Registro plástico chico.1 - ANTIOX: Aerosol para protección de terminales.3 - TGCR11: Conector de Ojo.2 - TGAB18: Conector para Varilla.26 - TGAC114: Aislador para torre.*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.Ver diagrama de conexión de Tierra Física + Pararrayo: DIAGRAMARecomendaciones:Asegúrese de que la instalación sea realizada por un profesional capacitado.Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.La torre debe ser pintada en tono naranja-rojizo y blanco, en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.Diagrama Representativo: Instalación de Retenida Versión 2.0Imágenes de Instalación

Base: KTZ-45G-039
