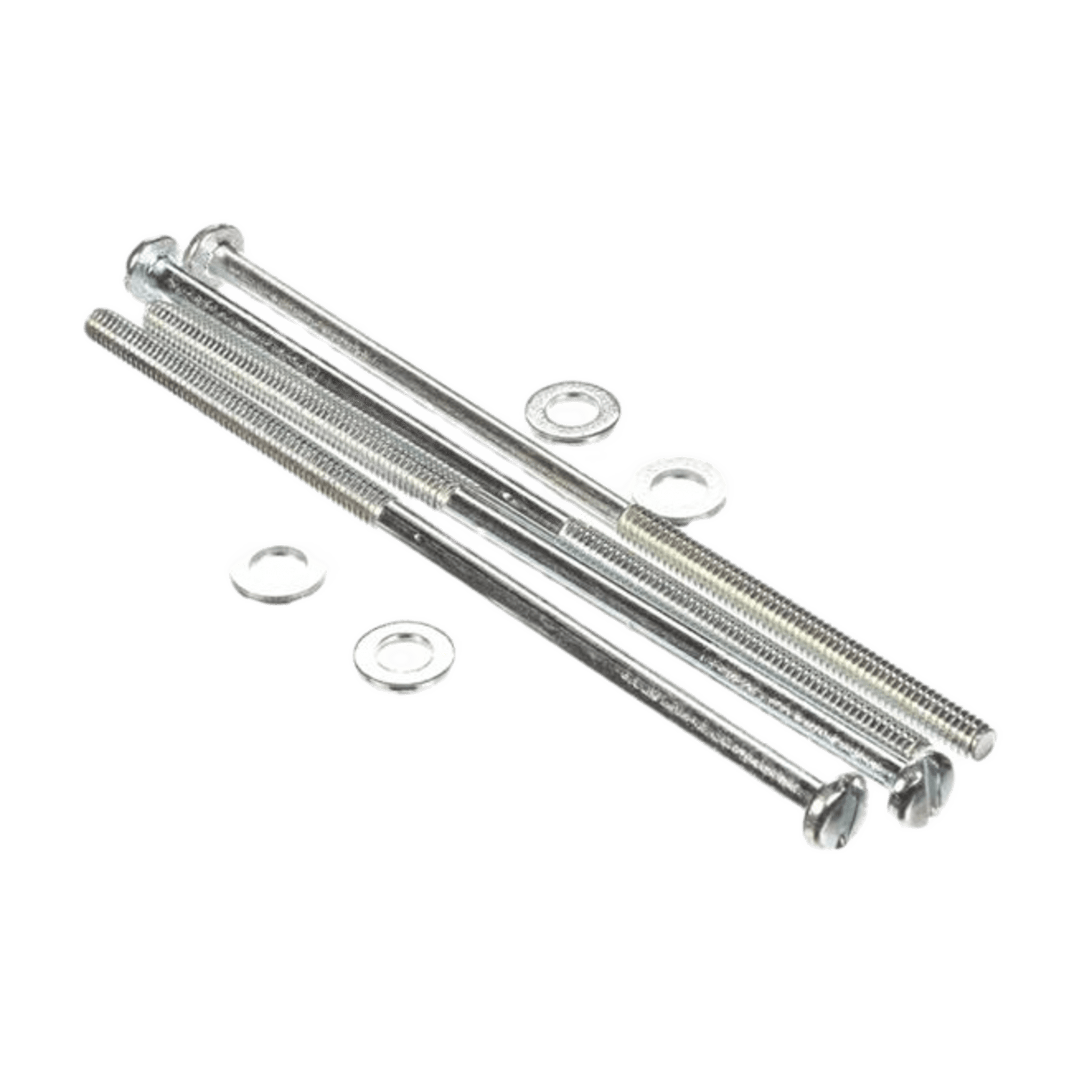

Kit de 4 tornillo para fijación de interruptores termomagnéticos JXD, LXD, JM, LM

Características Principales

• Kit para JXD
• Kit para LXD
• Kit para JM
• Kit para LM

Especificaciones Técnicas

• Tipo: Kit de fijación
• Componente: Tornillos
• Cantidad: 4 piezas
• Aplicación: Interruptores termomagnéticos
• Modelos compatibles: JXD, LXD, JM, LM
• Uso: Instalación en gabinetes, tableros y panelboards

Estándares y Certificaciones

• Diseñados bajo normas UL 489
• Clasificados para uso HACR
• Operación a temperatura de -10°C a 40°C
• Listados UL para aplicaciones de alimentación reversibles

Capacidades

• Capacidad interruptiva: 65KA a 240VCA
• Capacidad interruptiva: 35KA a 480VCA
• Capacidad interruptiva: 25KA a 600VCA
• Corriente de operación: Calibrada para 40°C sin derating

Dimensiones y Peso

• Dimensiones: 7.5' (W) x 11' (L) x 4' (D)
• Peso: 8.6 lbs (3.9 kg) para 2 polos
• Peso: 10.0 lbs (4.54 kg) para 3 polos

Aplicaciones

• Montaje en gabinetes N1 y N3R
• Instalación en tableros 3WLPACK, FC y SBM
• Uso en Panelboard P4 y P5
• Requieren estructuras de montaje necesarias para instalación

Compatibilidad

• Compatibles con interruptores termomagnéticos Sentron modelo JXD6
• Compatibles con interruptores termomagnéticos Sentron modelo LXD6
• Compatibles con interruptores termomagnéticos Sentron modelo JM
• Compatibles con interruptores termomagnéticos Sentron modelo LM

Accesorios Compatibles

Los zapatas de línea y carga se deben pedir por aparte, excepto para los termos de 3 polos con terminación 'L'.

Zapatas recomendadas:

• TA2J6500: 1,2 3/0-500KCMIL Cu
• TA1L6750: 1 500-750Kcmil Al / 1 500-600Kcmil Cu
• TC1J6600: 1 3/0-600Kcmil Cu
• TC2J6500: 1, 2 3/0-600Kcmil Cu
• CCL600: 1 500kcmil Cu/Al

Bobinas de Disparo Bobinas de mínima tensión:

• 24VAC: S17JLD6
• 48VAC: S18JLD6
• 120VAC: S01JLD6
• 240VAC: S03JLD6
• 277VAC: S15JLD6
• 480VAC: S04JLD6

Bobinas de disparo instantáneo:

• 12-250VDC: A01JLD64 / A02JLD64
• 120VAC: U01JLD6 / U01JLD62A
• 240VAC: U03JLD6 / U03JLD62A
• 480VAC: U06JLD6 / U06JLD64A
