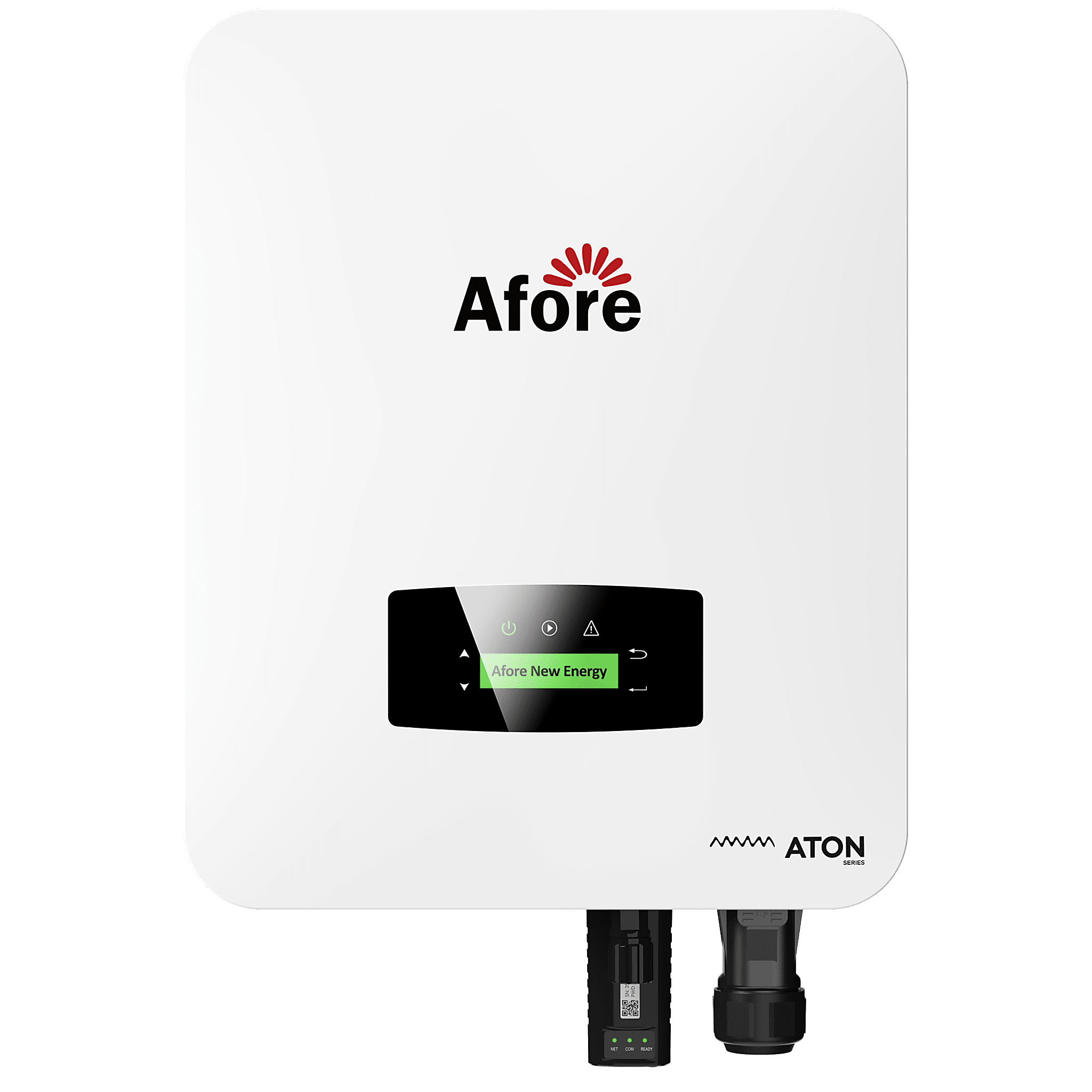

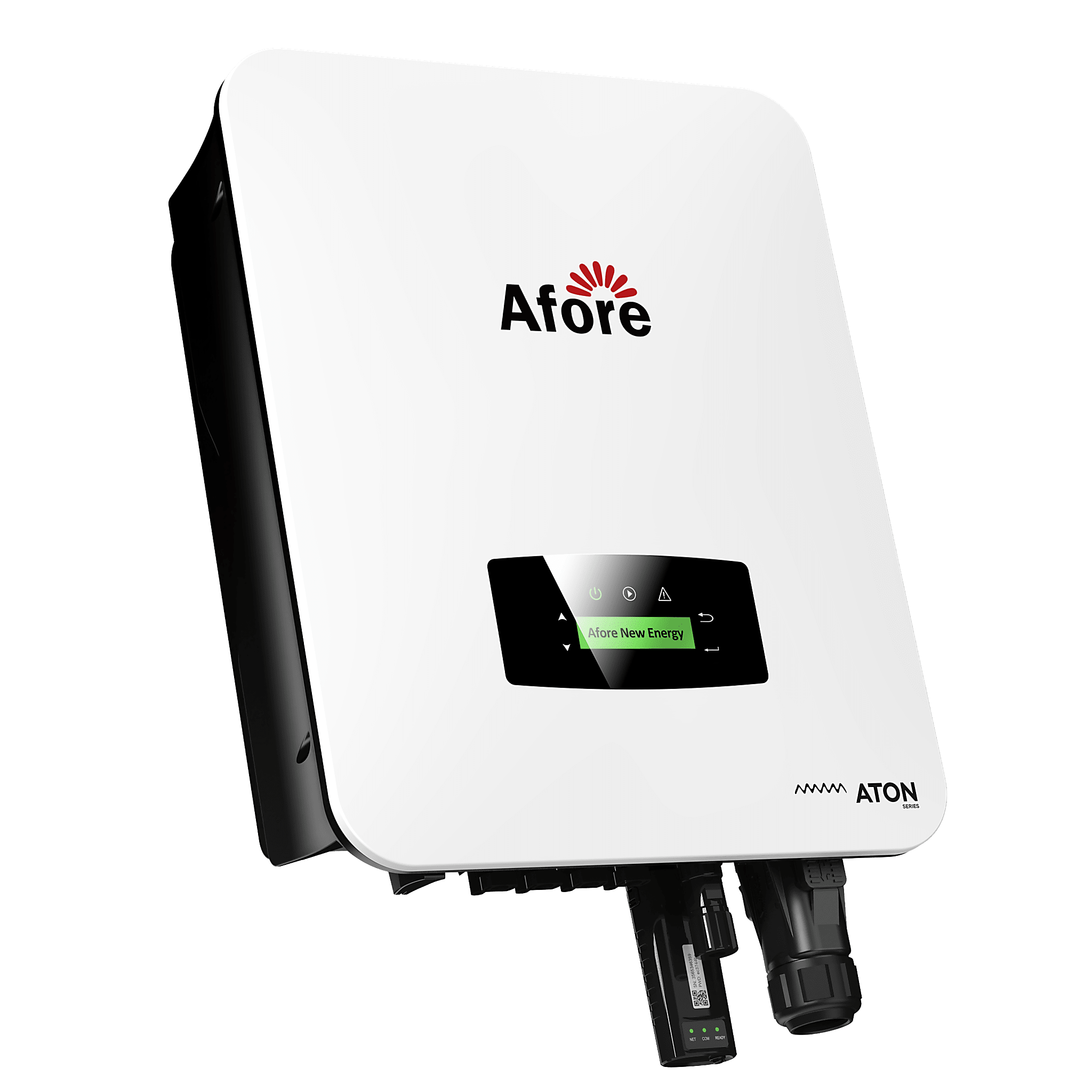

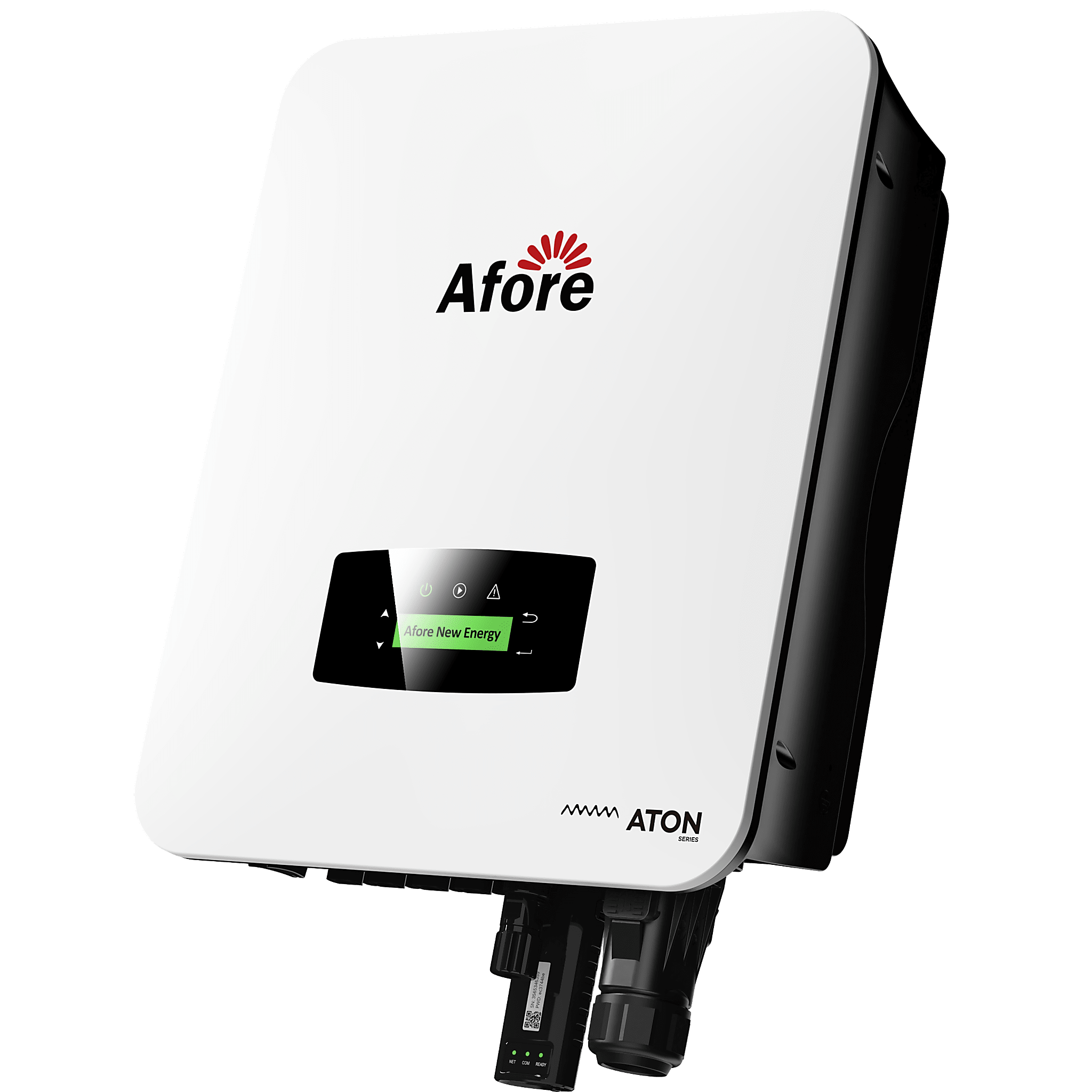

Inversor para Interconexión a CFE de 15 kW con Salida Trifasica de 220 Vca, Módulo Wifi Incluido

¿Cómo Funciona?

Los sistemas de interconexión convierten, mediante un inversor, la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

Inversor Trifásico BNT015KTA – Eficiencia y Potencia para Sistemas Fotovoltaicos Comerciales

El BNT015KTA es un inversor trifásico de última generación diseñado para aplicaciones comerciales exigentes. Con una potencia nominal de 15 kW, ofrece alta eficiencia energética, protección avanzada, y una amplia compatibilidad con módulos bifaciales y sistemas fotovoltaicos de alto rendimiento.

Su construcción robusta en aluminio anodizado garantiza durabilidad en entornos hostiles, mientras que su diseño compacto, sin transformador y con tecnología de enfriamiento eficiente, prolonga la vida útil del equipo.

Características Destacadas

• ⚡ Potencia nominal: 15,000 W
• ? Diseñado para sistemas trifásicos 127/220 V
• ? Monitoreo por string y escaneo inteligente de curvas IV
• ? Protección SPD tipo II integrada
• ? Conectividad Wi-Fi de serie y opción Ethernet/GPRS
• ☀️ Compatible con módulos bifaciales
• ? Rango MPPT amplio (220~600 VDC)
• ? Diseño compacto y ligero con carcasa unibody de aluminio anodizado
• ? Actualización de firmware remota
• ⚠️ Interrupción rápida por falla de arco (opcional)
• ? Normas internacionales: IEEE1547, UL1741, IEC61727, IEC62109 y más

Especificaciones Técnicas – BNT015KTA Características Generales

• Potencia nominal de salida (AC): 15,000 W
• Potencia máxima DC: 22,500 W
• Voltaje de entrada (rango MPPT): 220 - 600 VDC
• Voltaje de arranque: 150 V
• Corriente de entrada máxima: 32 A
• Número de MPPT / Strings: 2 MPPT / 4 Strings
• Eficiencia máxima: 98.0 %

Características Eléctricas

• Frecuencia de salida: 50/60 Hz (ajustable)
• Factor de potencia: 1 (ajustable de 0.8 adelantado a 0.8 atrasado)
• Distorsión armónica (THD):< 3 %
• Tipo de conexión AC: Trifásica + PE / 127/220 V

Características Físicas

• Grado de protección: IP66
• Rango de temperatura operativa: -25 °C a +60 °C
• Humedad relativa: 0–100 %, sin condensación
• Dimensiones (mm): 370 × 535 × 192
• Peso: 19 kg
• Sistema de refrigeración: Disipador con inductores externos

Conexiones

• Tipo de conexión DC: MC4

Ventajas Competitivas

• Hasta 1.5x sobredimensionamiento en entrada PV
• Alta compatibilidad con normativas internacionales
• Diseño robusto para ambientes exteriores
• Fácil supervisión mediante app móvil o portal web
• Instalación simplificada y mantenimiento mínimo

El BNT015KTA es la opción ideal para proyectos solares comerciales que buscan máxima confiabilidad, eficiencia y control inteligente. Optimiza tu sistema fotovoltaico con tecnología de punta y respaldo internacional.

Confiabilidad y Seguridad

El HNS9000TL viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.

Especificaciones Técnicas Entrada de PV (Datos de Entrada de Fotovoltaicas)

• Máx. DC Potencia (W): 14,000
• Máx. Voltaje de Entrada (V): 550
• MPPT Voltaje Operativo Rango (V): 220-550
• Rango de Voltaje de Entrada Nominal (V): 360
• Corriente Máxima de Entrada (A): 35 + 35

Datos de Salida AC (Corriente Alterna)

• Máx. Potencia de Salida (W): 10,000
• Corriente Máxima de Salida (A): 50
• Voltaje Nominal de Salida (V): 1/N/PE, 220Vac, 230Vac, 240Vac
• Rango de Voltaje de Red: 180Vac-276Vac (Según estándar local)
• Rango de Frecuencia de Red: 45-55Hz/54-66Hz
• Factor de Potencia de Salida: 1 defectuoso (ajustable de 0.8 inductivo a 0.8 capacitivo)

Eficiencia

• Máx. Eficiencia: 98.40%
• Eficiencia Euro: 98.10%

Protección

• Protección de Inversión de Polaridad PV: Sí
• Detección de Resistencia de Aislamiento PV: Sí
• Protección de Cortocircuito de AC: Sí
• Protección de Corriente de AC: Sí
• Protección de Sobrevoltaje de AC: Sí
• Protección Anti-aislamiento: Sí
• Protección de Residuo de Corriente: Sí
• Protección de Sobrecarga Temporal: Sí

Datos Generales

• Dimensiones (An x Al x Pr): 370 x 535 x 192 mm
• Peso: 18 kg
• Grado de Protección: IP65
• Material del Recinto: Aluminio
• Rango de Temperatura Ambiente: -25 a 60 °C
• Humedad Relativa: 0-100%
• Topología: Sin Transformador
• Interfaz de Comunicación: RS485 / WiFi
• Enfriamiento: Convección inteligente con ventilación

Diagrama de conexión HNS10000TL

El inversor viene con todas las protecciones necesarias para garantizar la operación segura y confiable de su sistema fotovoltaico. La carcasa de aluminio no solo aporta a la estética moderna, sino que también sirve para disipar el calor de manera eficiente, aumentando la vida útil del inversor.

Módulos Solares Compatibles Módulo Solar LONGI 575W

LR572HTH575M

• Cantidad de modulos recomendados: 18
• Voltaje de circuito abierto (Voc): 52.06 V
• Corriente en corto circuito (Isc): 14.44 A
• Dimensiones: 2278x1134x35 mm

Módulo Solar ETSOLAR 450W

ETM760BH450WW/WB

• Cantidad de modulos recomendados: 22
• Voltaje de circuito abierto (Voc): 41.4 V
• Corriente en corto circuito (Isc): 13.6 A
• Dimensiones: 1909x1134x35 mm

Módulo Solar LONGI 580W

LP*182*182M72NH580W

• Cantidad de modulos recomendados: 18
• Voltaje de circuito abierto (Voc): 51.09 V
• Corriente en corto circuito (Isc): 14.45 A
• Dimensiones: 2279x1143x30 mm

Módulo Solar RISEN 660W

RSM1328660M

• Cantidad de modulos recomendados: 16
• Voltaje de circuito abierto (Voc): 45.75V
• Corriente en corto circuito (Isc): 18.33 A
• Dimensiones: 2384x1303x35 mm

KITS DE INTERCONEXION Modelo Modelo KIT HNS3000TL1 HNS3000TLKIT1 HNS5000TL HNS5000TLKIT1 HNS7000TL HNS7000TLKIT1 HNS8000TL HNS8000TLKIT1 HNS9000TL HNS9000TLKIT1 HNS10000TL HNS10000TLKIT1 Notas

• Los inversores requieren sincronizarse para entregar voltaje, de lo contrario el equipo no entregará voltaje, si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
• Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A), colocar supresores de picos (LA302R) y verificar voltajes de operación.
