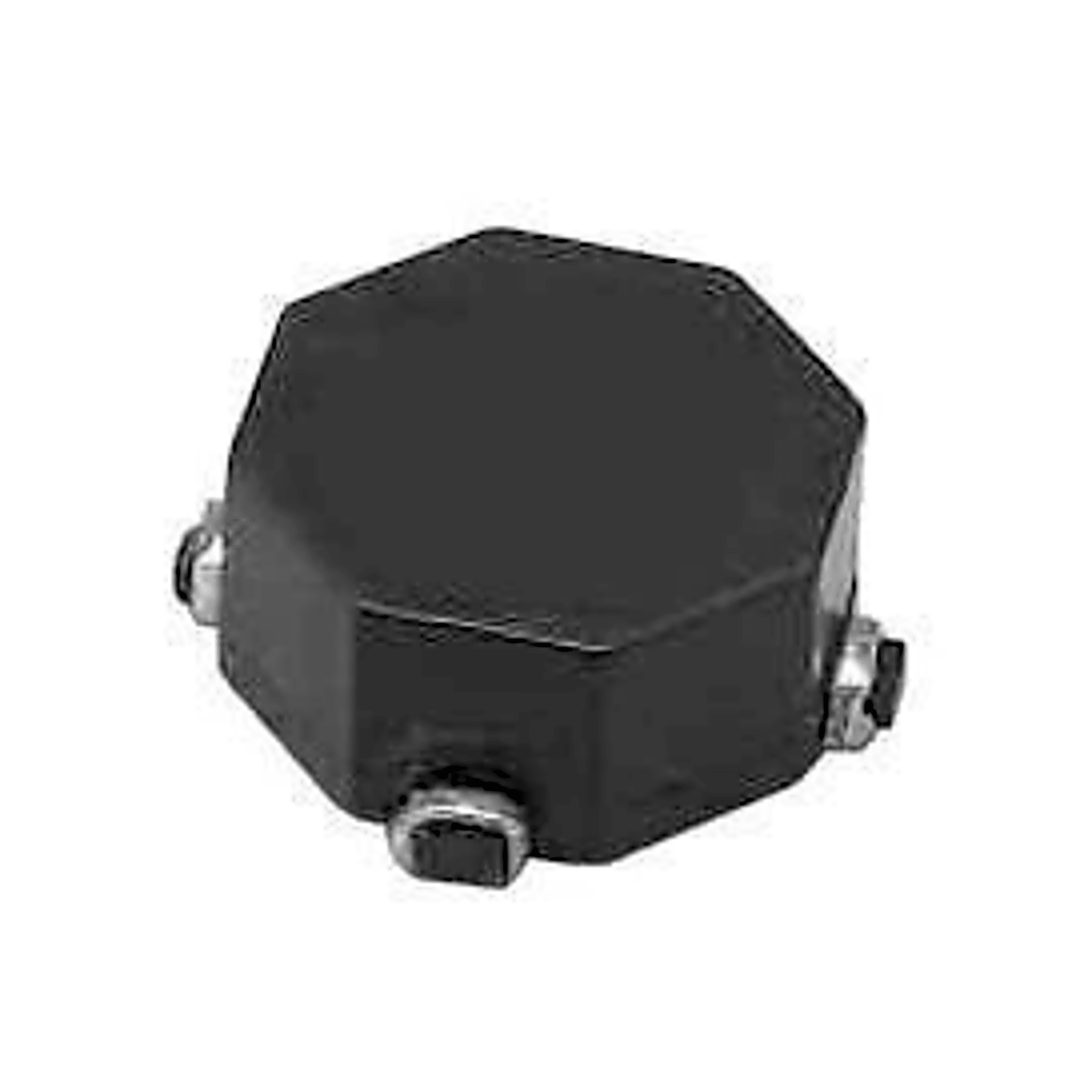

Inductor de Modo Común SMD / 790 µH / 1.05 A / Aislamiento 300 VCC / Atenuación 44 dB / UL94V-0

Inductor de modo común toroidal de montaje superficial (SMD/SMT) diseñado para aplicaciones de filtrado EMI en fuentes de alimentación conmutadas. Proporciona una inductancia de 790 µH con capacidad de corriente continua máxima de 1.05 A y resistencia DC de 145 mΩ. El componente ofrece aislamiento de 300 VCC y atenuación de ruido hasta 44 dB en frecuencias de hasta 100 MHz. Su núcleo de ferrita y construcción compacta lo hacen apto para implementaciones en fuentes DC-DC brick, fuentes de salida discretas y sistemas de punto de uso (PUPs) donde el espacio y el cumplimiento normativo son críticos.

Características Generales

• • Montaje superficial SMD/SMT en PCB
• • Inductancia: 790 µH
• • Corriente DC máxima: 1.05 A
• • Resistencia DC máxima: 145 mΩ
• • Aislamiento: 300 VCC
• • Atenuación de ruido: hasta 44 dB
• • Rango de frecuencias: hasta 100 MHz
• • Número de canales: 1 canal
• • Material del núcleo: ferrita
• • Cumplimiento inflamabilidad: UL94V-0
• • Aplicaciones: filtros EMI, fuentes DC-DC brick, fuentes de salida discretas, fuentes de punto de uso (PUPs)

Desempeño EléctricoInductancia790 µHCorriente DC máxima1.05 AResistencia DC máxima145 mΩAislamiento300 VCCAtenuación de ruidoHasta 44 dBRango de frecuenciasHasta 100 MHzNúmero de canales1 canalFísicas y AmbientalesEstilo de montajePCB mountEstilo de terminaciónSMD/SMTLongitud13.97 mmAncho13.97 mmAltura6 mmMaterial del núcleoFerritaTemperatura mínima-40 °CTemperatura máxima+160 °CContenido del PaqueteComponenteInductor de modo común CMS312RCantidad según pedido
