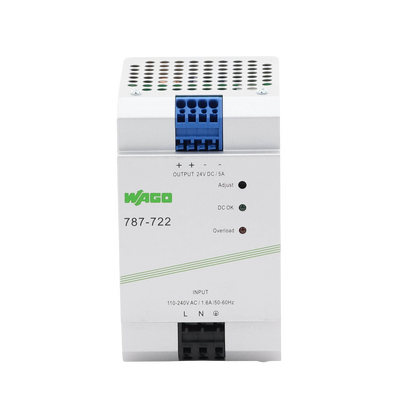

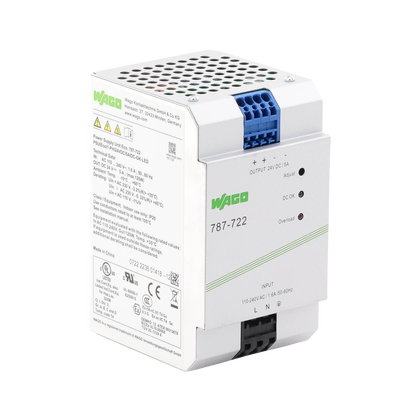

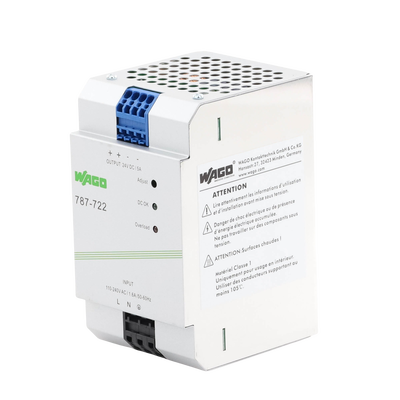

Fuente de Alimentación / 24V DC / 5A / 120W / PFC Activo / Montaje Carril DIN / IP20 / Conectores CAGE CLAMP® 4 mm²

WAGO modelo: 787-722

Fuente de alimentación conmutada monofásica de alta eficiencia diseñada para aplicaciones industriales y de automatización. Ofrece una salida estabilizada de 24V DC con capacidad de 5A y potencia nominal de 120W. Incorpora corrección activa del factor de potencia (PFC) para optimizar el consumo energético y cumple con los estándares de seguridad SELV/PELV. Su construcción robusta permite montaje en carril DIN 35mm y está protegida con grado IP20. Ideal para sistemas de control, automatización industrial y aplicaciones que requieren fuentes de alimentación confiables con sincronización primaria y capacidad de operación en paralelo.

Características Generales

Tipo: Fuente de alimentación conmutada ECO

Fases de entrada: 1

Tensión salida: 24V DC (SELV/PELV)

Corriente salida: 5A nominal

Potencia: 120W

Eficiencia: 86% (230VAC)

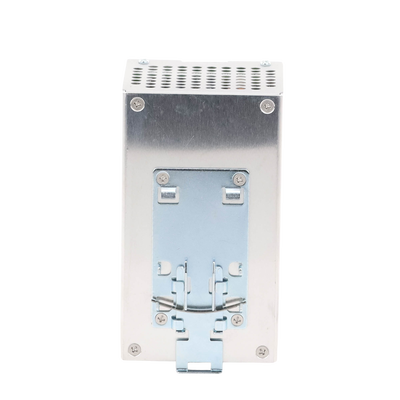

Montaje: Carril DIN-35

Protección: IP20

Conectores: CAGE CLAMP® 0.08-4 mm²Entrada y Desempeño

Tensión entrada nominal: 1 x AC 110-240V

Rango tensión entrada: 1 x AC 90-264V; DC 90-373V

Frecuencia red: 47-63 Hz; 0 Hz

Corriente entrada: ≤ 1A (230VAC); ≤ 2A (115VAC)

Factor de potencia: ≥ 0.94 (230VAC); ≥ 0.98 (115VAC)PFC: Activo

Tiempo mantenimiento: ≥ 20ms (230VAC)

Corriente irrupción: ≤ 30A

Salida y Control

Tensión salida nominal: DC 24V (SELV)

Rango tensión salida: DC 22-28V (regulable)

Configuración predeterminada: DC 24V

Corriente salida nominal: 5A (24VCC)

Desviación control: ≤ 1%

Ondulación residual: ≤ 100mV (Pico a pico)

Respuesta sobrecargas: Alimentación constante (1.15-1.4 x Io nom)

Cortocircuito: Parada y reinicio automático

Físicas y Eléctricas

Alimentación: 1 x AC 110-240V

Dimensiones: 75 x 92 x 136 mm (2.95 x 3.62 x 5.35 in)

Peso: 850g

Temp. Operación: -10°C a +60°CHumedad: ≤ 95% (sin condensación)MTBF: 480,000 horas

Pérdida potencia: ≤ 19.5W (230VAC)

Fusible interno: F 3.15A / 250VAC

Señalización y SeguridadLED DC OK: Verde (24VCC OK)LED Sobrecarga: Rojo

Tensión aislamiento pri-sec: DC 4,242kVClase protección: IIP: IP20

Protección cortocircuito: Sí

Protección circuito abierto: Sí

Supresión transitorios: Varistor

Conexiones

Tecnología conexión: CAGE CLAMP®Conector: Serie 745 WAGO

Conductor rígido: 0.08-4 mm² / 28-12 AWG

Conductor flexible: 0.08-4 mm² / 28-12 AWG

Longitud pelado: 8-9 mm (0.31-0.35 in)

Conexión paralelo: Sí

Conexión en línea: Sí

Sección conductor: 4 mm²: THHN, THWN

Normativas y CertificacionesCE: ConformeEN 62368-1: CumpleEN 61204-3: CumplecURus 60950-1: CertificadocULus 508: CertificadoANSI/ISA 12.12.01: Clase I div. 2ATEX: CertificadoRoHS: Compliant, No Exemption
