Fotocelda Reflectiva / Alcance 10 m (33 ft) / 12-30 VDC / Contactos NC-NO / Montaje Vertical

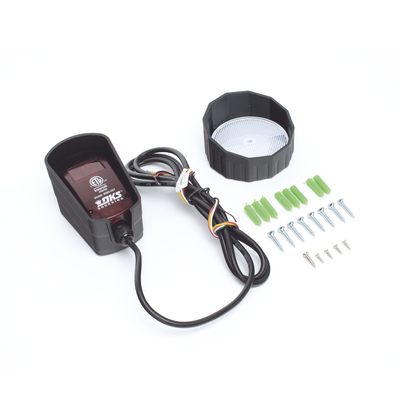

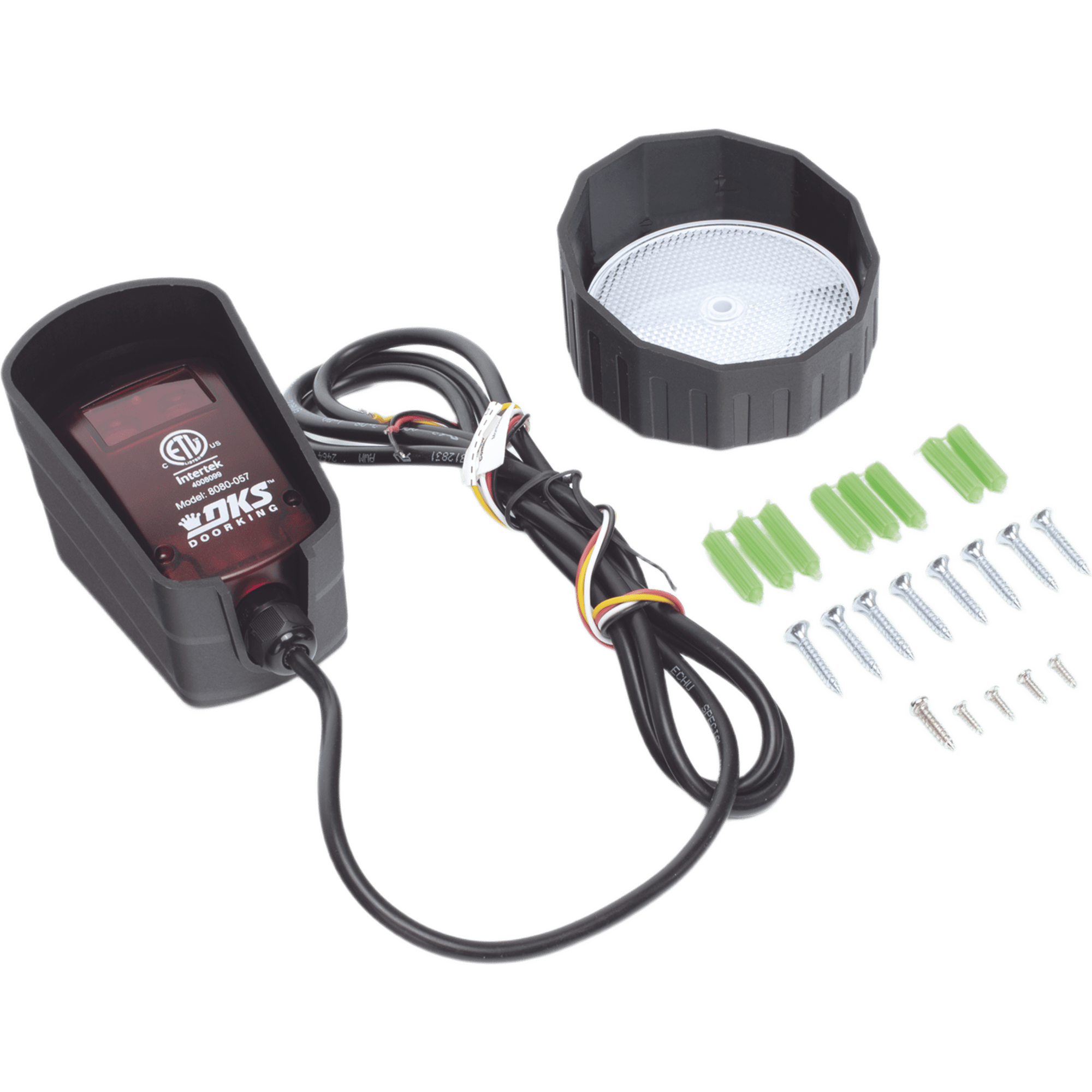

Fotocelda reflectiva diseñada para integración con operadores de puerta y barreras, eliminando la necesidad de cableado entre las unidades de emisión y recepción mediante tecnología de reflexión en espejo prismático. Su rango de detección efectivo de hasta 10.7 metros (35 ft) garantiza cobertura confiable en accesos residenciales, comerciales e industriales. El sistema incorpora indicador LED de alineación que facilita la instalación y el mantenimiento preventivo, mientras que su cumplimiento con la norma UL 325 Type B-1 asegura la protección obligatoria contra entrapamiento en operadores automáticos. Compatible con motores abatibles y corredizos mediante conexión directa a terminales B1 o B2 del operador.

Características Principales

• Tecnología reflectiva: emisor y receptor en una sola unidad
• Alcance efectivo de detección hasta 10.7 m (35 ft)
• Alimentación flexible: 12-30 VDC / 10-25 VAC
• Contactos de relé NC y NO para integración versátil
• LED indicador de alineación correcta (color verde)
• Cumplimiento UL 325 Type B-1 para seguridad obligatoria

Especificaciones TécnicasAlimentación12-30 VDC / 10-25 VACRango de DetecciónHasta 35 ft (10.7 m / 10 m efectivo)Contactos de ReléNC y NO — 1A @ 24 VDC / 1A @ 120 VACOrientación de MontajeVertical obligatorio (no horizontal)Indicador de EstadoLED verde para alineación correctaCertificaciónUL 325 Type B-1CompatibilidadTodos los operadores de puerta abatibles y corredizosConexión al OperadorTerminal B1 o B2 (protección contra entrapamiento)Nota de Instalación

El montaje debe realizarse exclusivamente en posición vertical. La orientación horizontal anula la funcionalidad de detección y compromete la seguridad del sistema. Verificar la iluminación del LED verde antes de poner en operación el operador de puerta.
