Extensor HDMI sobre Fibra Óptica | Resolución 4K2K@60Hz | Monomodo LC | 4:4:4 | Ancho de Banda 18 Gbps | Distancia hasta 10 km | HDCP 2.2 | HDR10+ Dolby Vision | Audio 7.1CH

Descripción

El Extensor HDMI™ sobre Fibra EPC-EF03HD es una solución profesional para la transmisión de señales HDMI de ultra alta definición a distancias extremas de hasta 10 kilómetros. Diseñado con tecnología de fibra óptica monomodo, este sistema garantiza una transmisión libre de interferencias con calidad 4K a 60 Hz y soporte completo para los estándares HDR más avanzados. Ideal para aplicaciones críticas en entornos corporativos, educativos, de broadcast y control de calidad donde se requiere fidelidad de señal absoluta.

Características Principales

• Transmisión HDMI 4K2K@50/60Hz con calidad 4:4:4 RGB y ancho de banda de 18 Gbps
• Compatibilidad total con HDCP 2.2 para contenido protegido
• Soporte para HDR10, HDR10+, Dolby Vision y HLG para contenido de alto rango dinámico
• Audio de alta calidad con LPCM 7.1CH, Dolby TrueHD, DTS-HD Master Audio y formatos avanzados
• Distancia de transmisión de hasta 10 km con fibra monomodo y 300 m con fibra multimodo OM4
• Diseño compacto en carcasa metálica para instalación flexible y duradera
• Puertos SERVICE USB-C para actualización de firmware
• Indicadores LED de energía y enlace para monitoreo del estado del sistema

Especificaciones

• Resoluciones soportadas: 4096x2160p60, 4096x2160p50, 3840x2160p60, 3840x2160p50, 3840x2160p30, 3840x2160p25, 1920x1200p60RB, 1920x1080p60, 1920x1080p50, 1360x768p60, 1280x800p60, 1280x720p60, 1280x720p50, 1024x768p60
• Profundidad de color: 8-bit, 10-bit, 12-bit
• Espacios de color: RGB, YCbCr 4:4:4 / 4:2:2, YUV 4:2:0
• Módulo SFP+ de 10G para conectividad de fibra óptica
• Protección ESD: IEC 61000-4-2 ±8kV (aire), ±4kV (contacto)
• Dimensiones: 81 x 49 x 25 mm (Transmisor/Receptor)
• Peso: 138 g por unidad
• Color: Negro

Interfaces y Conectividad

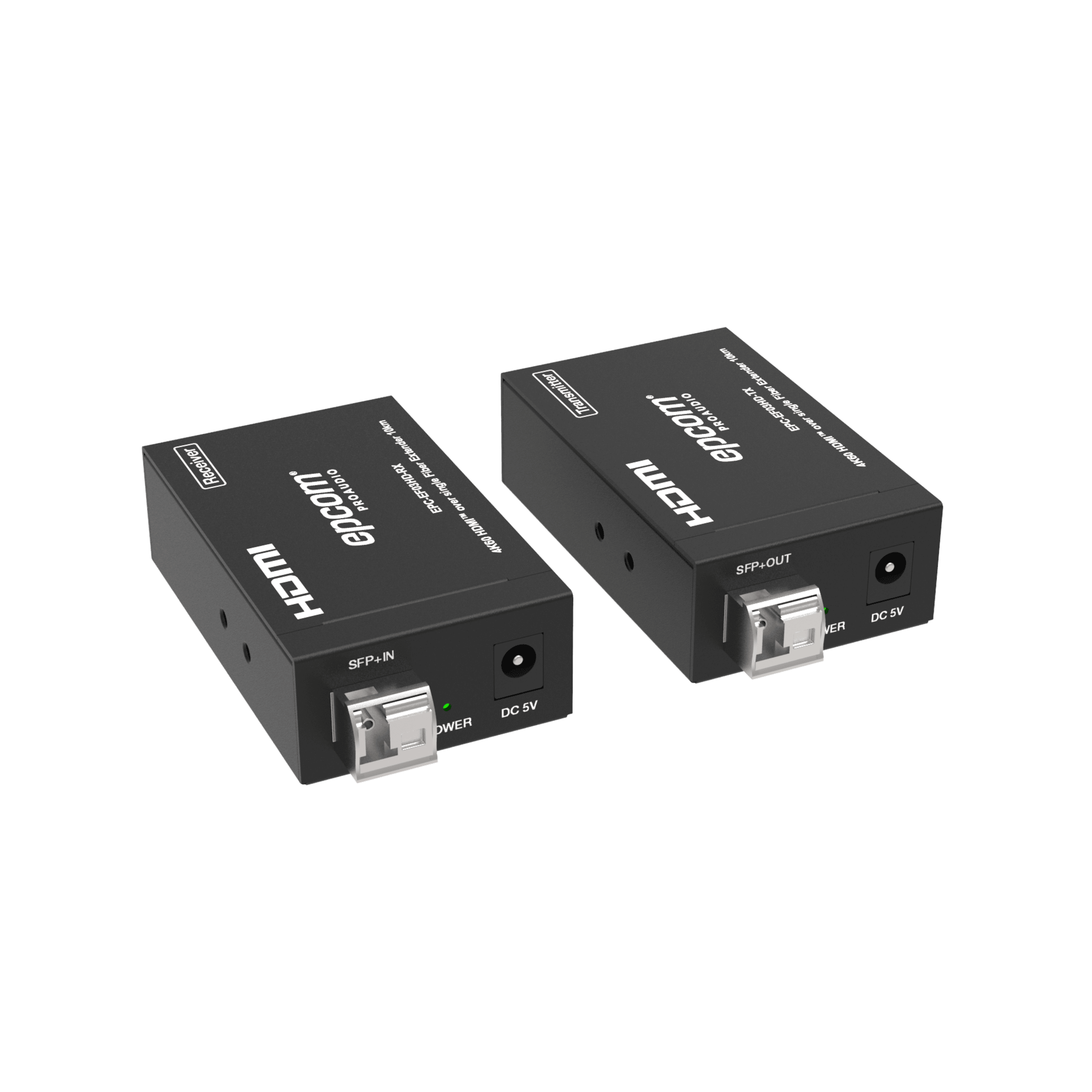

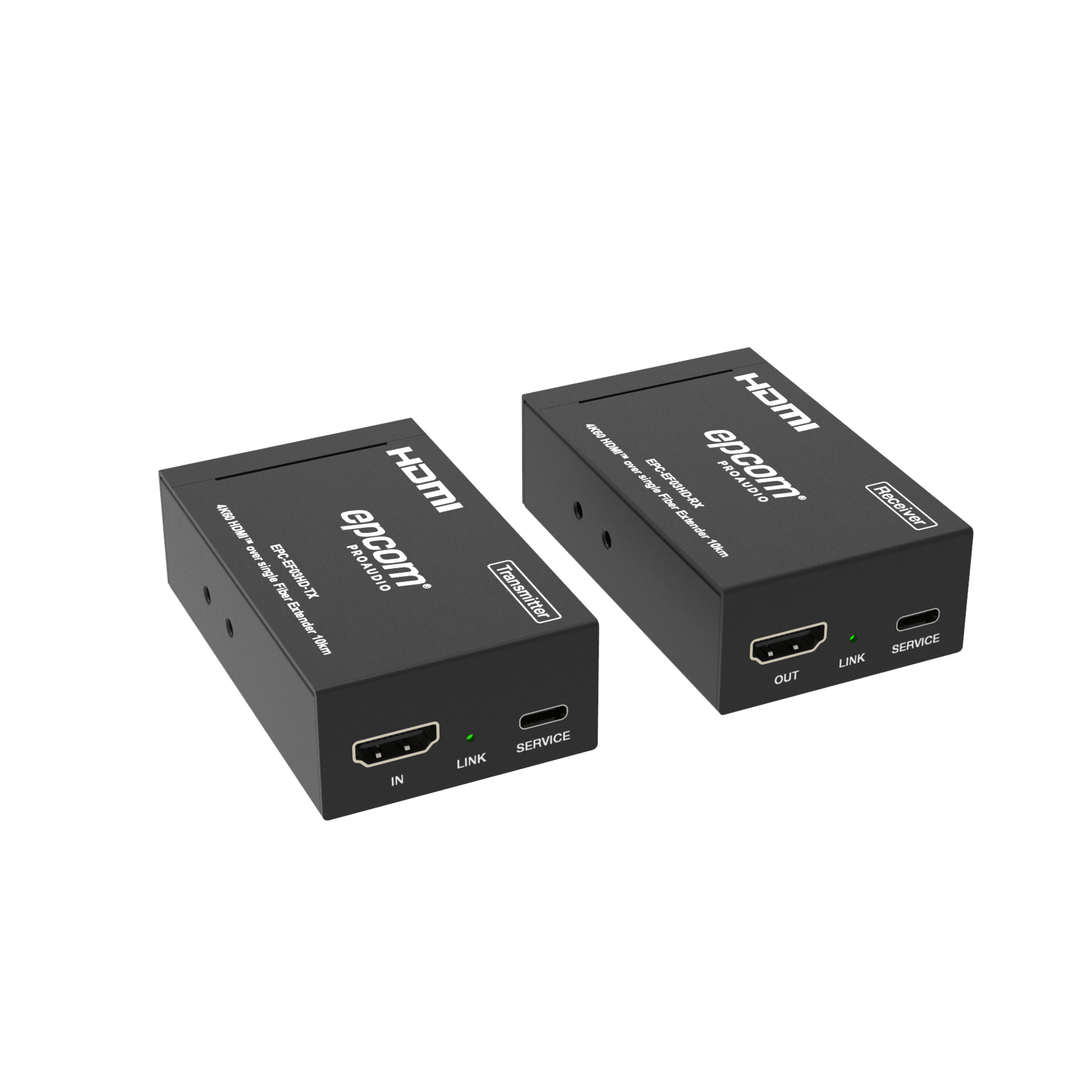

• Transmisor: 1x IN HDMI Tipo A (19 pines), 1x SERVICE USB-C, 1x SFP+ OUT LC

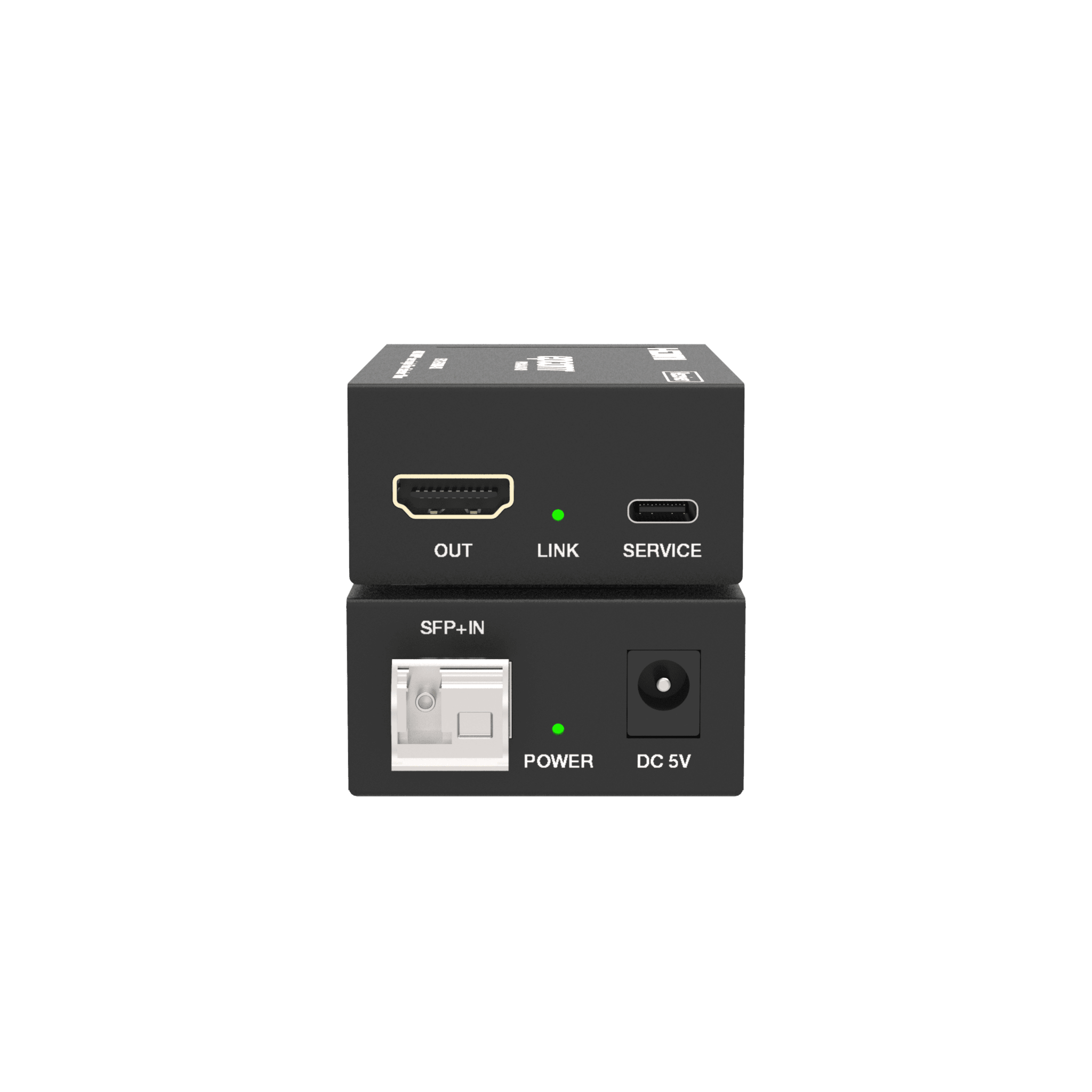

• Receptor: 1x OUT HDMI Tipo A (19 pines), 1x SERVICE USB-C, 1x SFP+ IN LC
• Alimentación: DC 5V 1A (incluye 2 fuentes de alimentación)
• Consumo energético: TX 3.05W (5Vcc 0.61A), RX 2.25W (5Vcc 0.45A)
• Fuente de alimentación: Entrada 100-240 VCA 50/60 Hz, Salida 5 Vcc 1.5 A

Condiciones Ambientales Operación

• Temperatura: -20°C a 40°C (-4°F a 104°F)
• Humedad: 20% a 80% RH (sin condensación)

Almacenamiento

• Temperatura: -20°C a 60°C (-4°F a 140°F)
• Humedad: 10% a 90% RH (sin condensación)

Aplicaciones y Casos de Uso Salas de Control

Transmisión de señales 4K desde equipos de control a monitores de supervisión a larga distancia

Estudios de Broadcast

Distribución de contenido HDR y 4K entre salas de producción y master control

Aulas y Auditorios

Extensión de señales desde PCs a proyectores y pantallas en grandes instalaciones

Centros de Datos

Conexión de racks de equipos a estaciones de visualización remotas

Control de Calidad

Transmisión de video de alta precisión para inspección visual en líneas de producción

Instalaciones Corporativas

Videowalls y sistemas de señalización digital en edificios de grandes dimensiones
