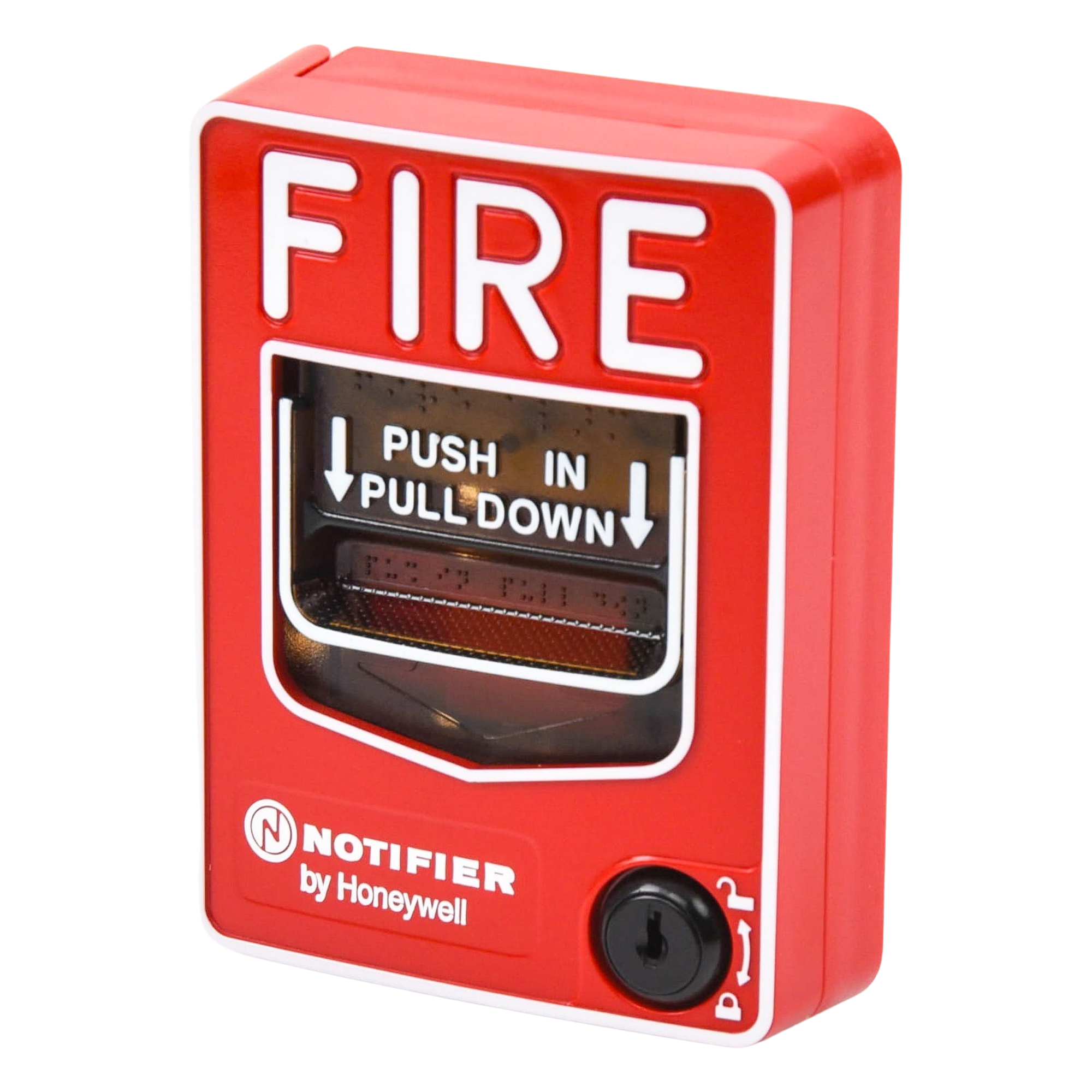

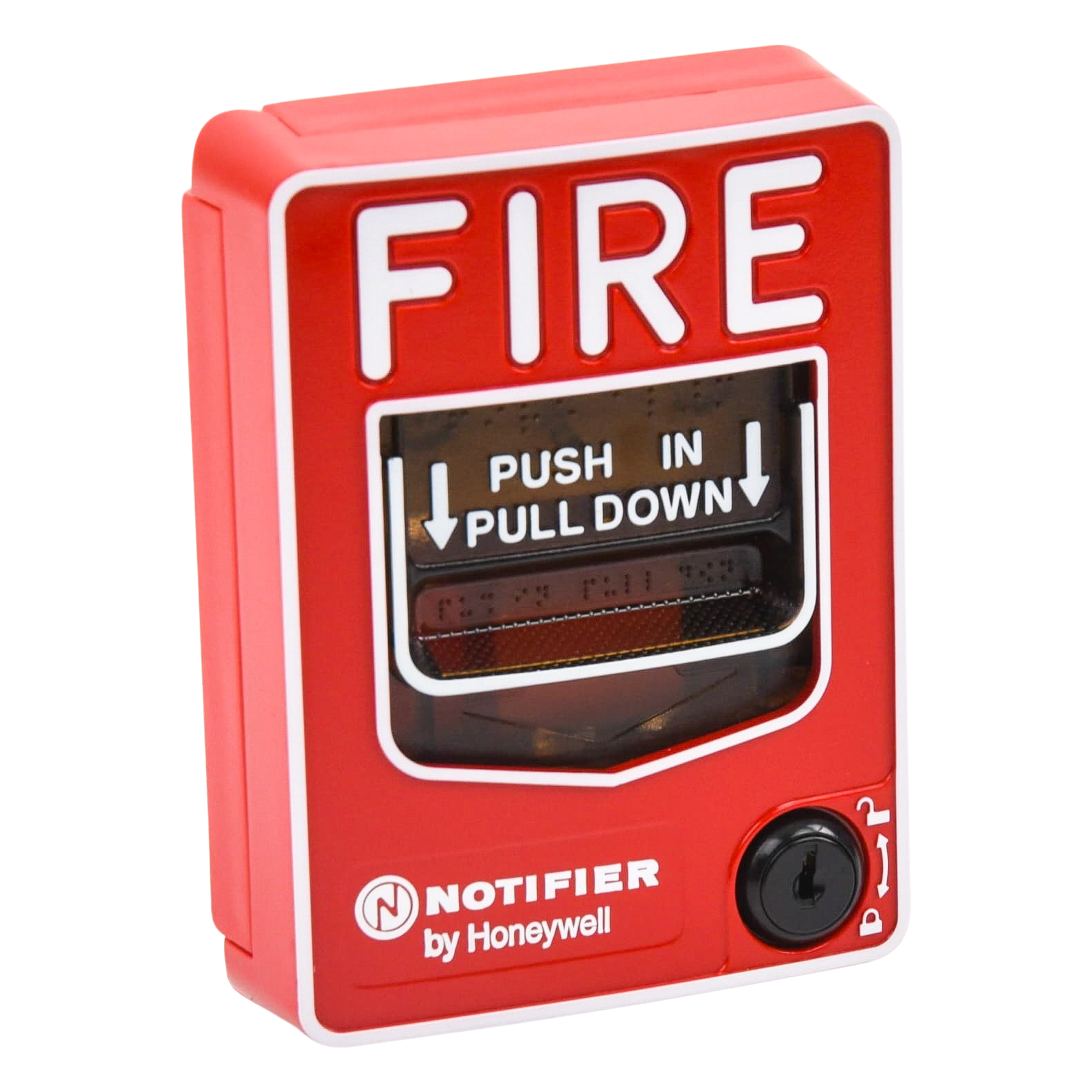

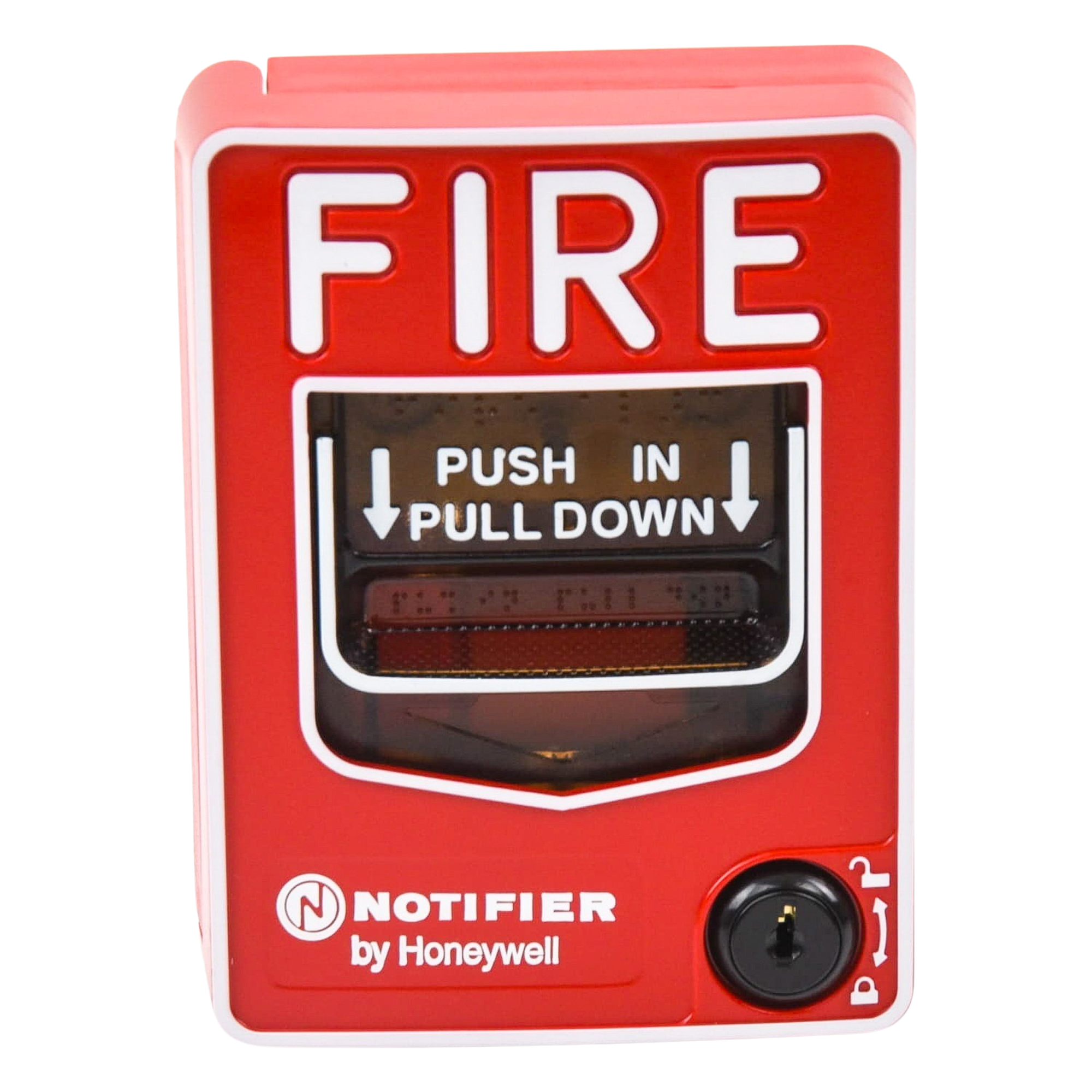

Estación Manual de Alarma Direccionable / Doble Acción / LED Bicolor / Terminales 12 AWG / UL 38 / ADA

La estación manual de alarma direccionable de doble acción es un dispositivo de iniciación de alarma contra incendio diseñado para instalaciones profesionales que requieren precisión en la identificación del punto de activación. Su mecanismo de doble acción exige dos movimientos deliberados para la activación, reduciendo significativamente las señales no deseadas. Al operarse, comunica su dirección específica al panel de control inteligente, permitiendo al personal de emergencia y al administrador de sistemas localizar inmediatamente la zona de evento. Incorpora un LED bicolor integrado en la manija que indica estado normal en verde y condición de alarma en rojo fijo, facilitando el diagnóstico visual sin necesidad de acceder al panel. Los terminales de tornillo cautivo aceptan conductores de hasta 12 AWG (3.25 mm²), simplificando las conexiones en campo. Su diseño cumple con la norma UL 38 y los lineamientos ADA respecto a la fuerza de activación, limitada a un máximo de 5 lb, garantizando operabilidad inclusiva. El restablecimiento se realiza exclusivamente mediante llave, asegurando el control de acceso y evitando manipulaciones no autorizadas. Es compatible con paneles de control inteligentes en protocolos CLIP y Flash

Scan®, con capacidad de hasta 99 estaciones por lazo en CLIP y hasta 159 en Flash

Scan®. La manija incluye leyendas en inglés y texto en braille.

Características Generales

Estación manual de doble acción: requiere dos movimientos para activarse

Interfaz direccionable compatible con paneles inteligentes (excepto serie Fire

Warden y NSP-25)LED bicolor visible en la manija: verde en operación normal, rojo fijo en alarma

Terminales de tornillo cautivo para cable de hasta 12 AWG / 3.25 mm²Cumple con UL 38 y lineamientos ADA de fuerza de activación (máx. 5 lb)

Capacidad de hasta 99 estaciones por lazo en protocolo CLIP y hasta 159 en Flash

Scan®Texto en inglés y braille en la manija; restablecimiento mediante llave

Instalación sobrepuesta con base SB-10

Desempeño y Protocolo

Tipo de acción: Doble acción

Comunicación: Direccionable individual

Protocolos soportados: CLIP, Flash

Scan®Capacidad por lazo: 99 estaciones (CLIP), 159 estaciones (Flash

Scan®)

Indicador LED: Bicolor (verde normal, rojo alarma)

Fuerza de activación máxima: 5 lb

Restablecimiento: Mediante llave

Normativa: UL 38, ADA

Físicas y Eléctricas

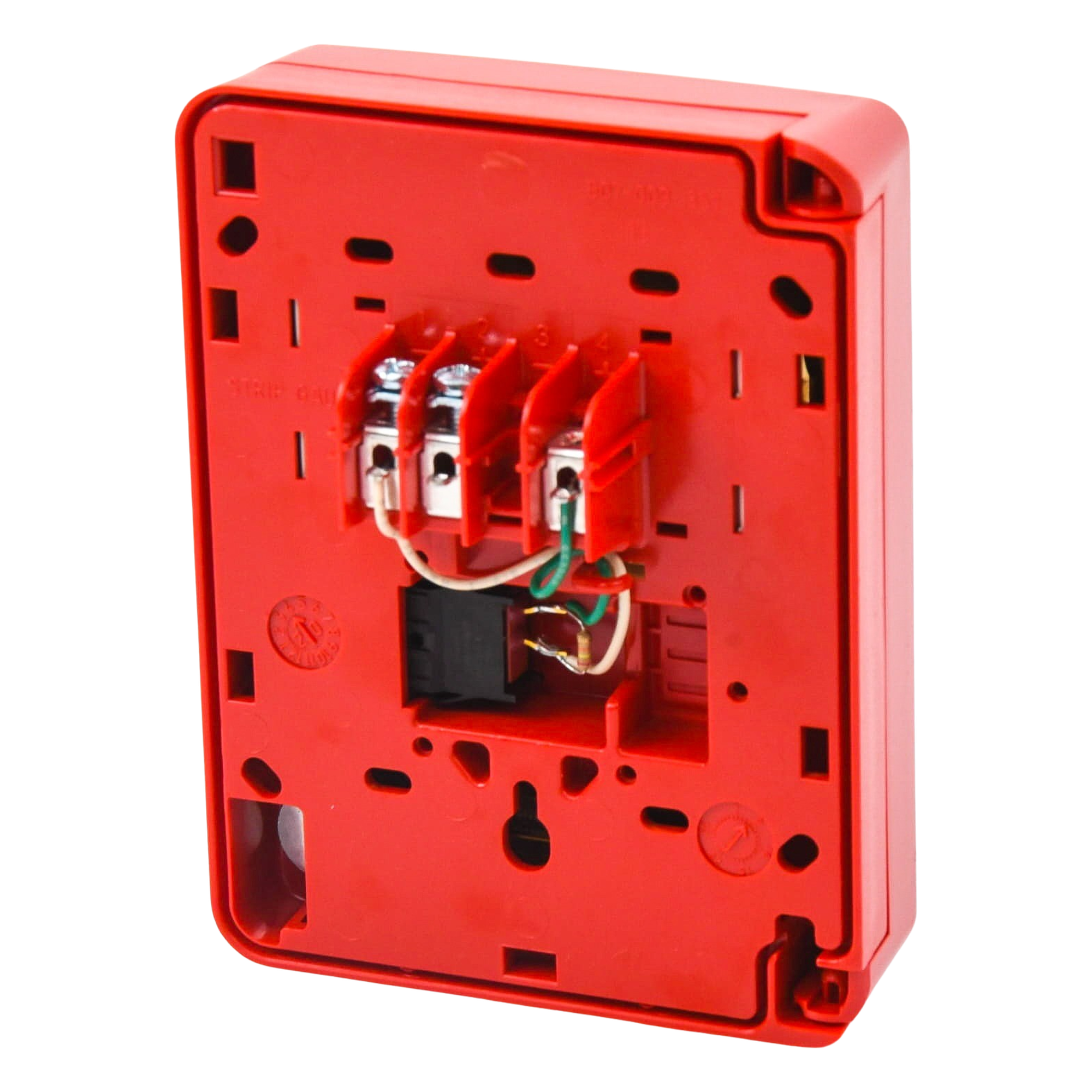

Terminales: Tornillo cautivo

Calibre de cable máximo: 12 AWG / 3.25 mm²Tipo de instalación: Sobrepuesta

Base de montaje: SB-10 (requerida)

Leyendas: Inglés y braille en manija

Contenido del Paquete

Estación manual de alarma direccionable NBG-12LX

Base de montaje SB-10 (según configuración)
