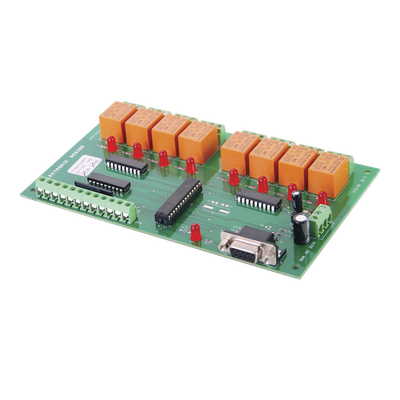

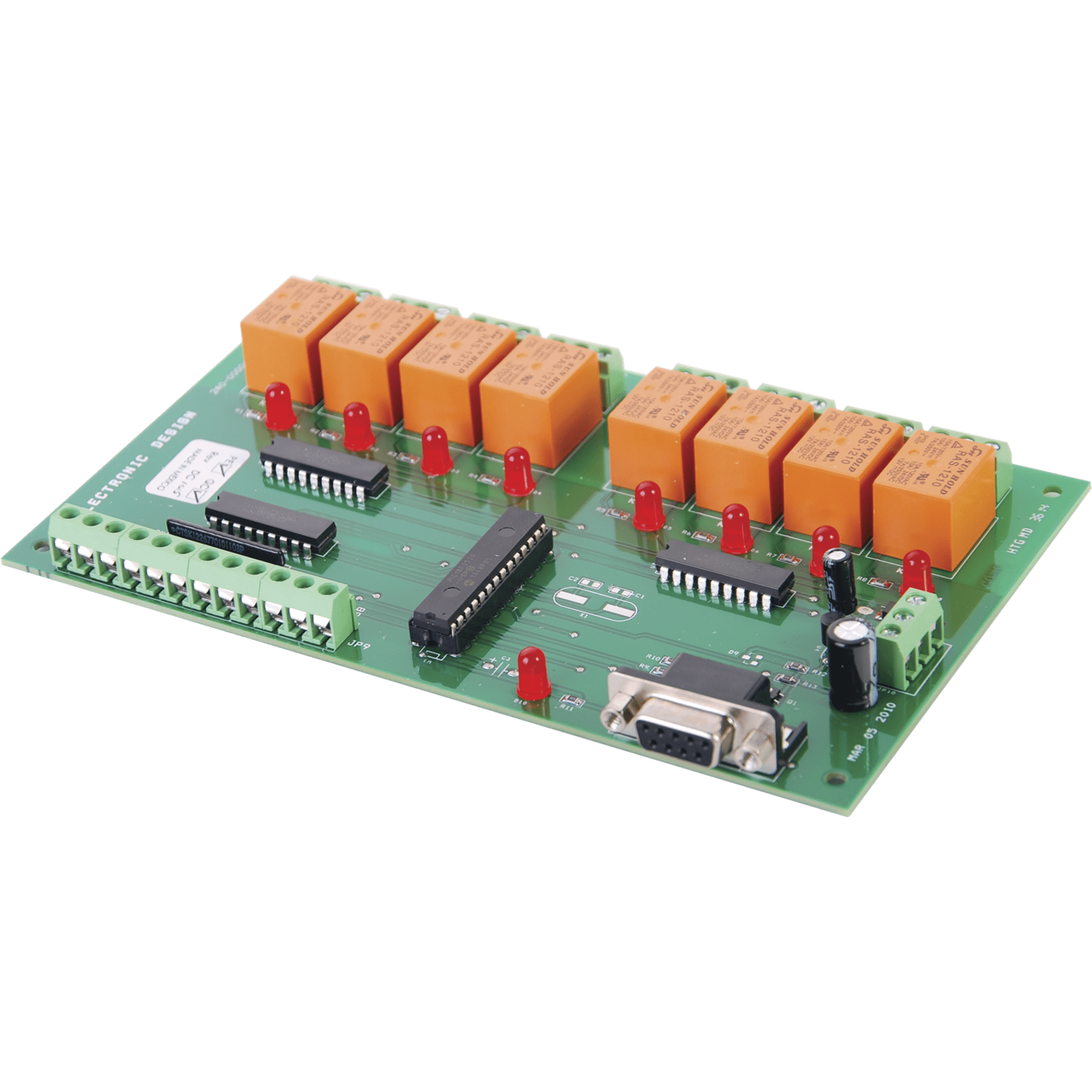

Tarjeta de Control Programable / 8 Puertas / 8 Relevadores Aislados / RS232 / 12-24 VCC y 24 VCA / 6.725 x 4.025 pulg

Tarjeta de control programable diseñada para gestionar esclusas de acceso en instalaciones de seguridad con hasta 8 puertas o entradas independientes. Permite configurar de manera rápida el comportamiento de esclusamiento para cada punto de acceso, adaptándose a diversos sensores y dispositivos de campo. Su arquitectura con 8 relevadores aislados garantiza la independencia eléctrica entre canales, protegiendo la integridad del sistema ante fallos en líneas externas. La programación vía puerto RS232 con HyperTerminal facilita ajustes avanzados sin necesidad de software especializado, reduciendo tiempos de implementación y mantenimiento en entornos profesionales.

Características principales

• Configuración rápida de esclusamiento individual por cada puerta o entrada
• Compatibilidad universal con dispositivos de 12/24 VCC y 24 VCA
• 8 relevadores aislados con salidas NO/NC/COM para máxima flexibilidad de cableado
• 8 LEDs indicadores de estado de activación para diagnóstico visual inmediato
• Programación vía RS232 con ajustes avanzados mediante HyperTerminal
• Edición completa de parámetros en 60 segundos
• Modo de operación normal o invertido configurable independientemente por relevador

Especificaciones técnicasDimensiones físicas17.08 x 10.22 cm
(6.725 x 4.025 pulg)Alimentación12 VDC @ 300 mA
(8 relevadores activados)Entradas8 entradas (S1 a S8)
NC/NO según tipo de sensorSalidas8 relevadores aislados K1 a K8
Contactos NO/NC/COMComunicaciónPuerto RS232 (HyperTerminal)
9600 baudios, 8 bits, 1 stop bit, sin paridadModo de operaciónNormal / Invertido
Configurable por relevador
