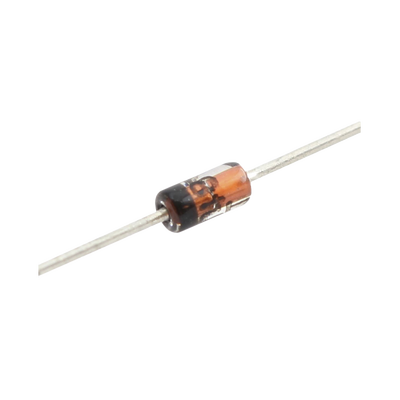

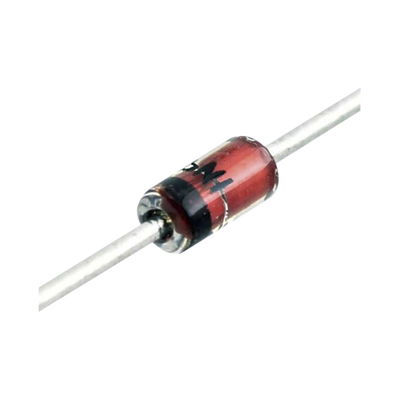

Diodo de Conmutación / 300 mA / 75 V / 0.5 W / 4.0 ns / DO-35

Diodo de conmutación de propósito general diseñado para aplicaciones de alta velocidad en circuitos electrónicos. Ofrece un tiempo de recuperación inversa de 4.0 nanosegundos que permite operación eficiente en frecuencias elevadas. Su baja capacitancia de 4.0 pF y corriente inversa mínima de 5.0 μA garantizan pérdidas reducidas durante la conmutación. El encapsulado DO-35 de vidrio hermético proporciona protección ambiental y estabilidad térmica en un rango operativo de -55°C a +175°C. Adecuado para circuitos de protección, rectificación de señal y aplicaciones de conmutación rápida en equipos de telecomunicaciones, instrumentación y sistemas de control industrial.

• • Corriente directa máxima (IF): 300 mA
• • Voltaje inverso máximo (VRRM): 75 V
• • Disipación de potencia (PD): 0.5 W
• • Tiempo de recuperación inversa (trr): 4.0 ns
• • Encapsulado: DO-35 (DO-204AH)
• • Capacitancia total: 4.0 pF a 1 MHz
• • Corriente inversa: 5.0 μA (VR = 75 V)
• • Voltaje de ruptura: 75 V (IR = 5.0 μA)
• • Voltaje directo: 1.0 V (IF = 10 mA)
• • Marcaje de polaridad: banda negra en cátodo

• Corriente directa máxima: 300 mA
• Corriente inversa: 5.0 μA (VR = 75 V)
• Voltaje de ruptura: 75 V (IR = 5.0 μA)
• Voltaje directo: 1.0 V (IF = 10 mA)
• Capacitancia total: 4.0 pF (VR = 0, f = 1.0 MHz)

• Tipo de empaque: DO-35 (DO-204AH)
• Peso: 0.137 g
• Dimensiones: 4.56 x 1.91 mm (diámetro x longitud)
• Material: vidrio hermético
• Temp. almacenamiento: -65°C a +200°C
• Temp. operación: -55°C a +175°C

• Modelo: 1N4148
• Marcaje: banda negra en cátodo
• Categoría: diodo de conmutación
• Potencia disipación: 0.5 W
• Tiempo recuperación: 4.0 ns
