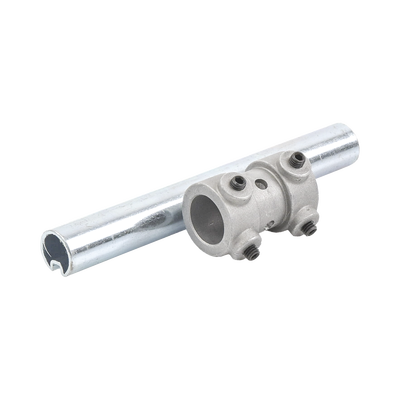

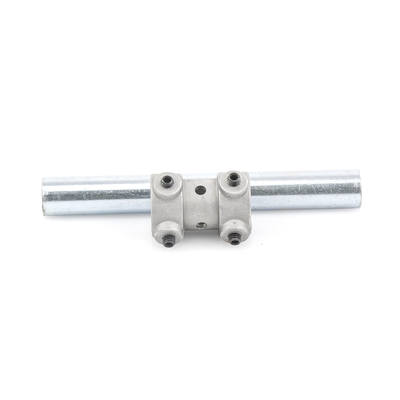

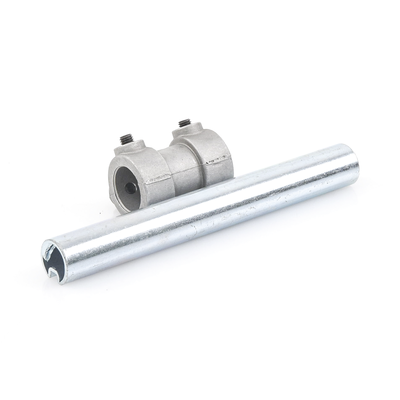

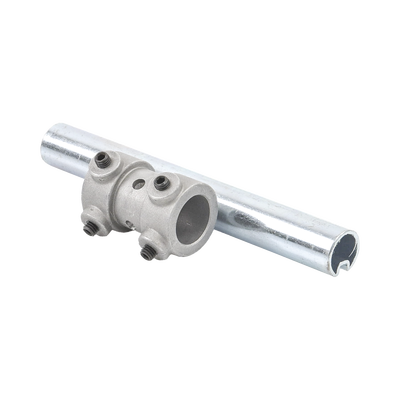

Cople con extensión compatible con motor ACCESS50.

Características principales

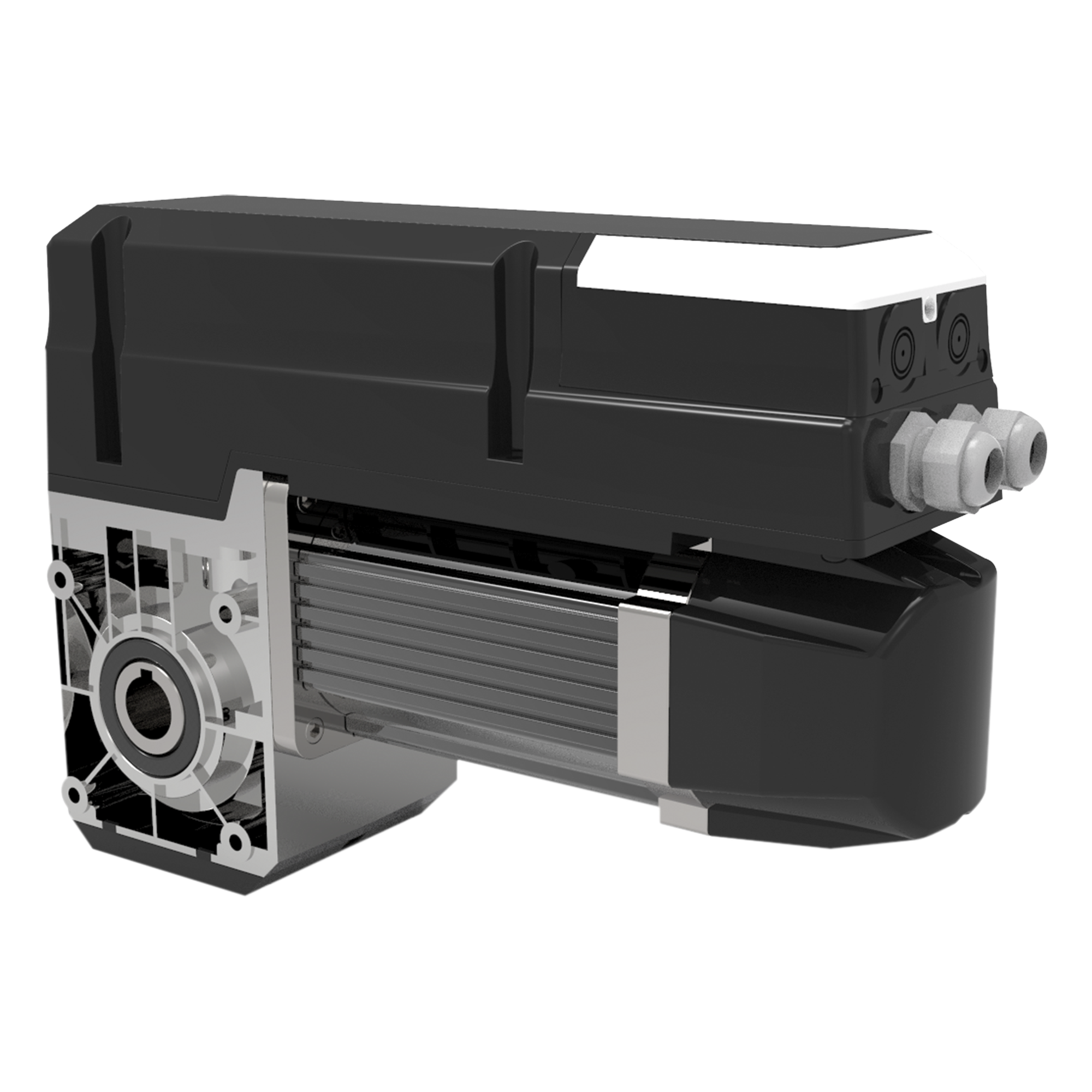

• Compatible con motor Access50 para seccionales comerciales
• Cople metálico resistente
• Ajuste seguro con 4 tornillos Allen
• Diseñado para puertas sin barra solida con ranura
• Instalación rápida en puertas enrollables

Aplicaciones

• Puertas seccionales comerciales
• Puertas enrollables industriales
• Sistemas con eje hueco φ25.4mm
• Instalaciones con requerimiento de operación manual de emergencia

Especificaciones técnicas

• Salida de torque: 50 Nm
• Torque nominal: 35 Nm
• Velocidad: 24-32 rpm
• Eje hueco: φ25.4 mm
• Torque de retención: 400 Nm
• Área de puerta: ≤22 m²
• Voltaje: 110-127/220-240 y 380-420 V
• Potencia: 450 W

Especificaciones adicionales

• Sistema de control: 24 V CC
• Protección térmica: 105°C
• Ciclos por hora: 20 (máx.)
• Protección: IP54
• Temperatura operación: -20°C a +40°C (+60°C con reducción de ciclos)
• Altitud: Hasta 1000 m

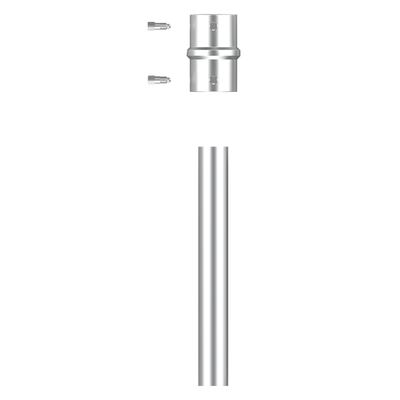

Contenido del kit

• 1 Cople metálico
• 4 Tornillos opresores Allen
• 2 Pines de llave de diferentes tamaños
• 2 Anillos de localización

Requisitos de instalación

• Perno de brida hexagonal M8*12 (4 unidades)
• Verificar eje del resorte antes de instalar
• Requiere soporte de par para amortiguar vibraciones
• Altura de instalación de manija de liberación: 1.8 m

Notas de seguridad

• Instalar con suministro eléctrico desconectado
• Solo personal calificado debe instalar
• Verificar resistencia mínima de 800 N/mm² en pernos
• Colocar señalización de advertencia cerca de manija de liberación

Vídeos de instalación Manual de instalación

Este accesorio debe instalarse siguiendo las instrucciones del manual oficial:

• Capítulo 5: Instalación mecánica
• Capítulo 6: Mecanismo de liberación
• Capítulo 8: Puesta en marcha
