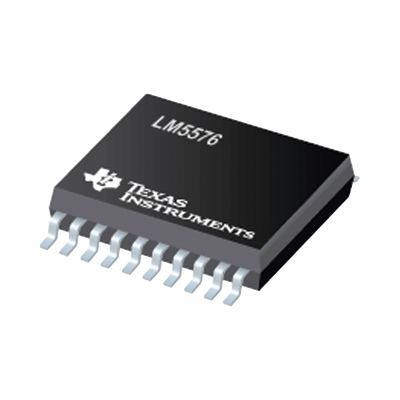

Convertidor DC-DC / Entrada 6V-75V / Salida 3A / Frecuencia 50-500kHz / HTSSOP-20

Este convertidor DC-DC ofrece un rango de entrada extenso de 6V a 75V con capacidad de entregar hasta 3A de corriente de salida continua. Su arquitectura de modo de corriente emulada garantiza una regulación superior frente a variaciones de carga y línea. El empaque HTSSOP-20 incorpora un pad térmico expuesto que facilita la disipación de calor en aplicaciones de alta densidad de potencia. Diseñado para cumplir con el estándar AEC-Q100, es ideal para sistemas automotrices y entornos industriales donde la confiabilidad es crítica.

Características principales

• Rango de voltaje de entrada: 6V a 75V
• Corriente de salida continua máxima: 3A
• Frecuencia de conmutación ajustable: 50kHz a 500kHz
• Empaque HTSSOP-20 con pad térmico expuesto
• Arquitectura de modo de corriente emulado
• Protecciones integradas: limitación de corriente, cortocircuito y apagado térmico
• Cumplimiento AEC-Q100 para aplicaciones automotrices

Especificaciones eléctricasVoltaje de entrada6V a 75VCorriente de salida máxima3A (continua)Resistencia MOSFET (Q0)170mΩ a 380mΩResistencia MOSFET (Q1)170mΩ a 340mΩReferencia de feedback (Q0)1.225V ±1.65%Referencia de feedback (Q1)1.225V ±1.5%Corriente de límite cíclico (Q0)3.6A a 5.5ACorriente de límite cíclico (Q1)3.6A a 5.1AApagado térmico (Q0)180°CApagado térmico (Q1)165°CFrecuencia de conmutación50kHz a 500kHz (ajustable)EmpaqueHTSSOP-20 con pad térmico expuestoCumplimiento automotrizAEC-Q100
