Controlador de Polipastos 10 Vías | Control Directo Trifásico 110V | Rack Touring Grade

Shinestage modelo: YSCM10

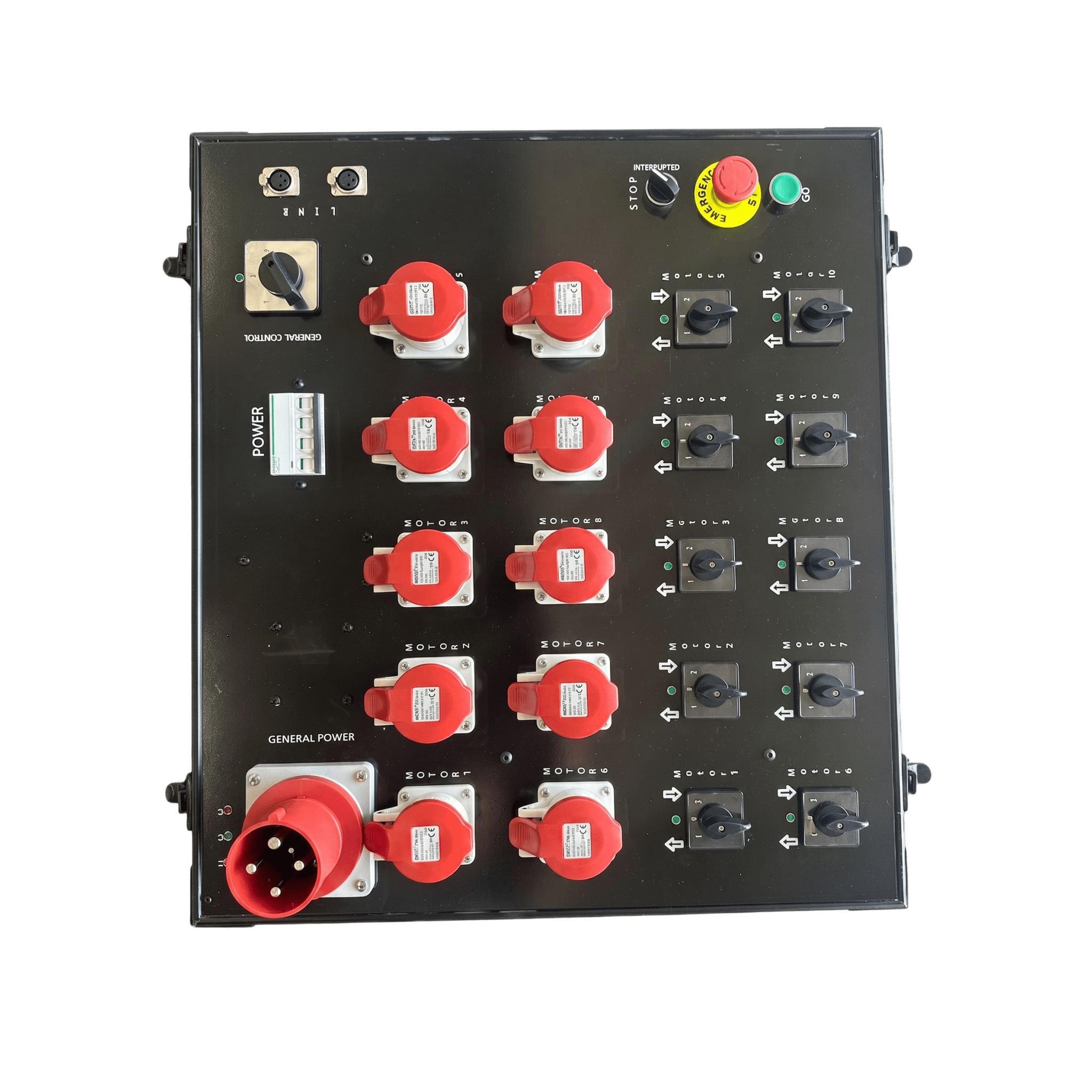

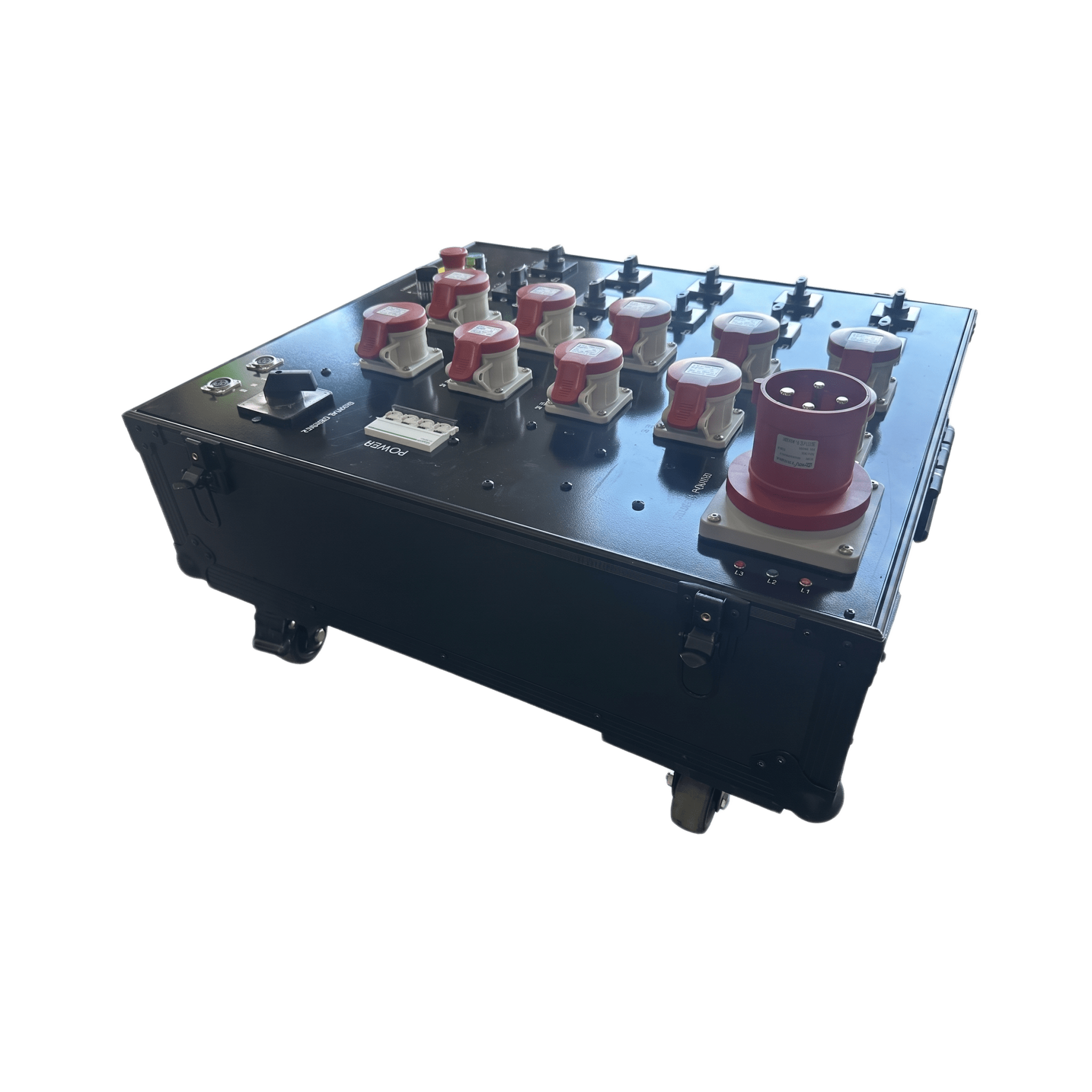

El YSCM10 es el controlador de mayor capacidad de la línea Shinestage: 10 canales independientes de control directo para polipastos eléctricos de 1 tonelada. Su arquitectura centraliza toda la conmutación de potencia trifásica en el rack, eliminando contactores internos en cada polipasto y simplificando el cableado a una sola línea por motor. El panel frontal integra 10 selectores rotativos de 3 posiciones (Elevación / Parada / Descenso) con indicadores LED por canal, un pulsador maestro GO con collarín protector anti-accidente, y un sistema de seguridad multicapa: interruptor termomagnético de 4 polos (Schneider Electric o equivalente), selector maestro con llave de enclavamiento y paro de emergencia tipo hongo con retención mecánica. Construido sobre chasis de aleación metálica con acabado texturizado negro mate grado touring. Incluye case de vuelo y conector de entrada principal TYP2918 Hembra.

Características Generales

• Tipo: Controlador de polipastos de control directo (Direct Control)
• Canales: 10 vías independientes para motores/polipastos
• Capacidad por Canal: 1 tonelada o similar
• Voltaje: Trifásico 110V AC, 60 Hz
• Conector de Entrada: Industrial tipo CEE macho de alta corriente
• Salidas: 10 conectores hembra de 4 pines (3 Fases + Tierra)
• Puertos Link: Conectores multipin para control remoto o cascada Master/Slave
• Aplicaciones: Izaje de truss, pantallas LED, Line Array, iluminación en conciertos, eventos masivos, teatros y giras

La instalación y operación debe ser realizada por personal técnico o electricista con experiencia.

Control e Interfaz

• Selectores Individuales: 10 interruptores rotativos de 3 posiciones (Elevación / Parada / Descenso)
• LEDs de Estado: Pilotos verdes sobre cada selector para confirmación visual
• Botón GO: Pulsador maestro verde que energiza todos los canales preseleccionados simultáneamente
• Protección GO: Collarín elevado anti-accidente contra golpes laterales
• Monitor de Fase: LEDs frontales L1, L2, L3 para verificación de presencia y simetría

Sistemas de Seguridad

• Breaker Principal: Interruptor termomagnético de 4 polos (Schneider Electric o equivalente)
• Llave de Seguridad: Selector maestro con enclavamiento que deshabilita circuitos de maniobra
• E-Stop: Botón tipo hongo rojo con retención mecánica, interrumpe corriente general inmediatamente
• Protección Eléctrica: Contra cortocircuitos y sobrecargas severas

Construcción

• Chasis: Aleación metálica con acabado texturizado negro mate
• Grado: Touring grade para entorno de giras
• Filosofía: Control directo que centraliza conmutación en el rack

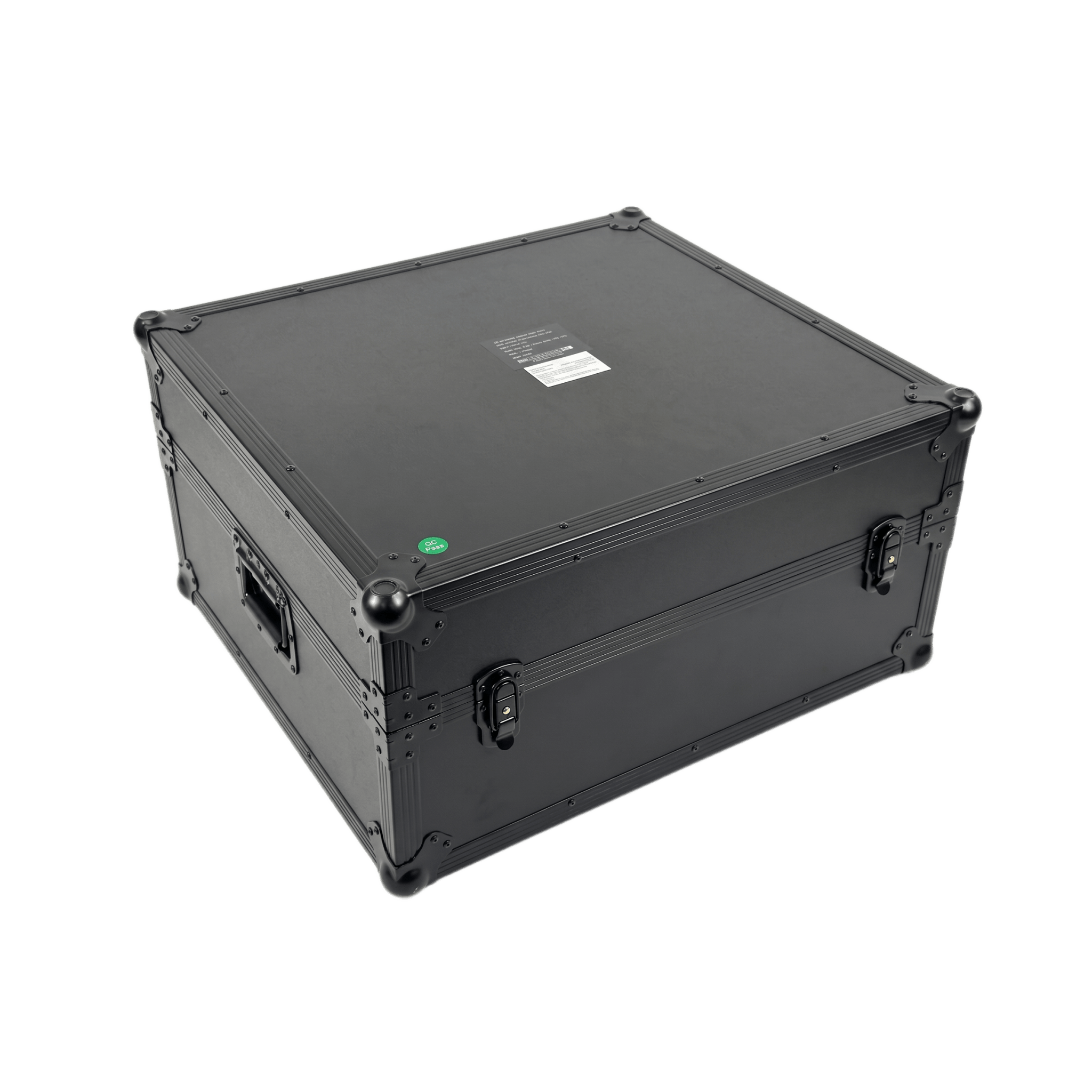

• Incluye: Case de vuelo + conector entrada TYP2918 Hembra

YSCM06 vs YSCM10 — ¿Cuál elegir?CaracterísticaYSCM06YSCM10Canales610VoltajeTrifásico 110VTrifásico 110VPeso15 kg20 kgCase de vueloNo incluidoIncluido
