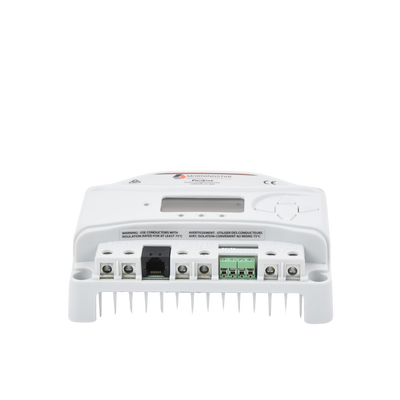

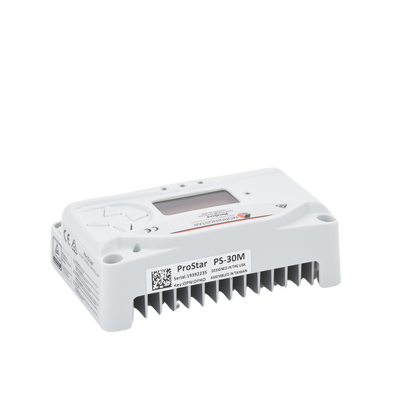

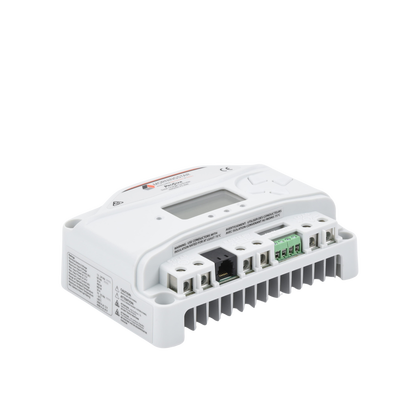

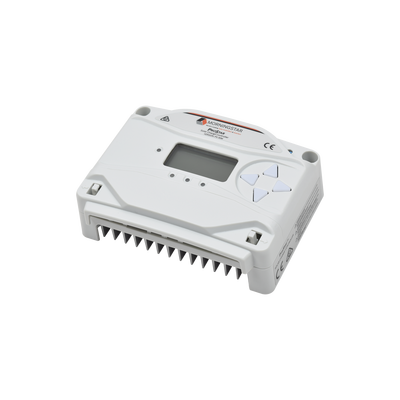

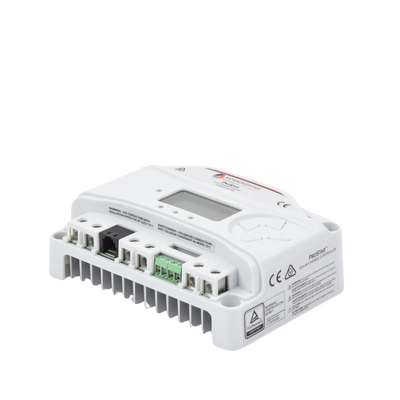

Controlador de carga y descarga 12-24 Vcc, 30 Amp

Características principales

• Selección automática de voltaje: 12 V o 24 V
• Soporta sobrecarga del 25% de su corriente nominal
• Compensación de temperatura para precisión en diferentes condiciones
• Desconexión por bajo voltaje (LVDM) integrada
• Protección contra cortocircuito, sobrecarga y polaridad invertida
• Medidor integrado para monitoreo de sistema

Características técnicas

• Voltaje nominal: 12 V o 24 V
• Rango de voltaje: 10 V - 35 V
• Corriente máxima: 30 A
• Voltaje máximo entrada solar: 60 Vca
• Precisión del voltaje: ≤ 0.1% ± 50 mV
• Autoconsumo: 20 mA (35 mA con medidor al 50% de brillo)

Protecciones electrónicas

• Sobrecarga, cortocircuito y sobrevoltaje en entrada solar
• Polaridad inversa en batería y entrada solar
• Sobretemperatura
• Corriente inversa por la noche
• Protección contra sobrecarga en carga

Control de carga

• 4 etapas de carga: masa, absorción, flotación, ecualización
• Ajustes de desconexión y reconexión a bajo voltaje
• Temporizador de advertencia de desconexión a bajo voltaje
• Control automático de iluminación solar

Medidor y datos

• Pantalla LCD de 128 x 64 píxeles
• Visualización de voltaje, corriente, temperatura y ajustes
• Registro de datos hasta 256 días
• Comunicaciones MODBUS y MeterBus

Especificaciones mecánicas

• Dimensiones: 15.3 x 10.5 x 5.5 cm
• Peso: 0.4 kg
• Rango de tamaño de cable: 2.5 mm² - 16 mm²
• Carcasa IP20, tipo 1

Ambientales

• Temperatura operación: -40 °C a +60 °C
• Temperatura almacenaje: -40 °C a +80 °C
• Humedad: 100% sin condensación
• Tropicalización: revestimiento de conformación

Certificaciones

• CE, RoHS
• ETL: UL62109/CSA.107.1
• IEC 62109
• Cumple FCC clase B, parte 15
• ISO 9001

Aplicaciones

El controlador ProStar PS30M está diseñado para aplicaciones solares autónomas profesionales, incluyendo:

• Sistemas de energía solar residenciales
• Sistemas comerciales e industriales
• Sistemas de iluminación solar
• Sistemas de telecomunicaciones
• Sistemas en entornos extremos
