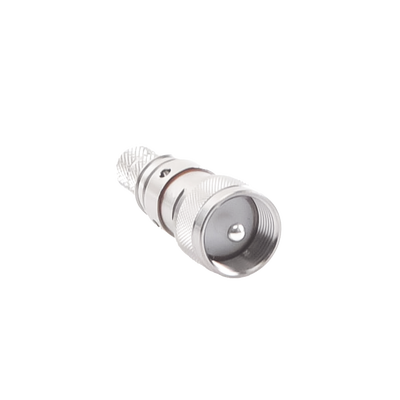

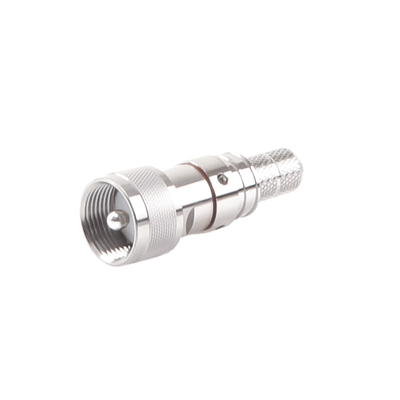

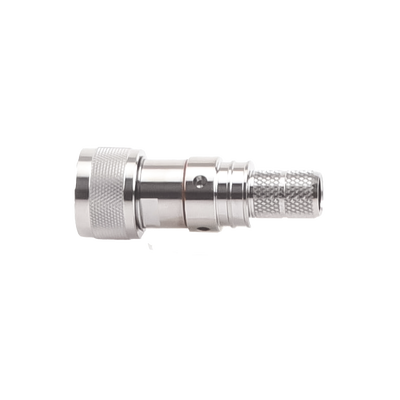

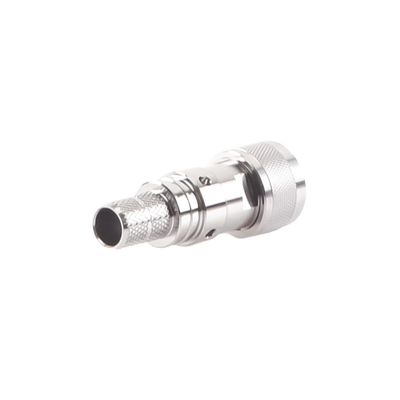

Conector UHF Macho Plegable con Pin Cautivo para cables RG8
Pago a meses con tarjeta de crédito
- 3 meses$186.68/mes
Mensualidad estimada sobre el total con IVA. Tarjetas participantes · sujeto a aprobación bancaria.
Descripción técnica
Conector tipo UHF Macho de la serie EZ de Times Microwave reconocido por su facilidad de instalación y el excelente rendimiento ofrecido gracias a su pin cautivo no soldable.
Características principales- Tipo de Conector: UHF Macho
- Modo de Ensamble: Plegable
- Contacto Central: Oro plateado
- Impedancia: 50 Ohms
- Impedancia: 50 Ω
- Rango de Frecuencia: DC ~ 3 GHz
- Tensión de Aislamiento: 2000 Vrms
- Resistencia de Aislamiento: ≥10000 MΩ
- VSWR: ≤1.30 (DC ~ 2.45 GHz)
- Pérdida de Inserción: -0.1 x √f (dB, f en GHz)
- Tipo de Contacto: Spring Finger
- Fuerza de Retención: 120 lbs
- Conectorización: Recto
- Estándar: IEC 60169-12
- Durabilidad: 500 ciclos
- Rango de Temperatura: -40°C ~ +125°C
- Choque Térmico: MIL-STD-202, Método 107, Cond. B
- Vibración: MIL-STD-202, Método 204, Cond. B
- Choque: MIL-STD-202, Método 213, Cond. G
- Resistencia al Clima: IEC 60068 55/155/21
- RoHS: Cumple
- Cuerpo: Latón, acabado Sn-Ni
- Pasador de Contacto: Bronce de Fósforo, acabado plata
- Aislador: PTFE
- Tuerca de Acoplamiento: Latón, acabado Sn-Ni
- Ferrule: Cobre, acabado Sn-Ni
- Herramienta de Pelado: 3192-004/CST-400
- Herramienta de Prensa: 3190-666/CT-400/300
- Tubo Termoretráctil: 3/4'x2' (3:1)
Para cables coaxiales LP-400, CNT-400, LMR-400, RG8/U-SYS, R FLASH-1113
Herramientas recomendadas:
CCT-03 -- Herramienta de corte
CST-400 -- Herramienta para preparar el cable
CT-400/300 -- Pinzas para plegar anillo de conector
Especificaciones técnicas
- Instalación sin soldadura con pin cautivo integrado
- Compatible con cables RG-8, Belden 9913 y LMR400
- Diseño plegable para montaje rápido en campo
- Contacto central de oro y plata para baja pérdida
- Resistencia a vibración y choques mecánicos extremos
- VSWR ≤1.30 hasta 2.45 GHz para señal estable
