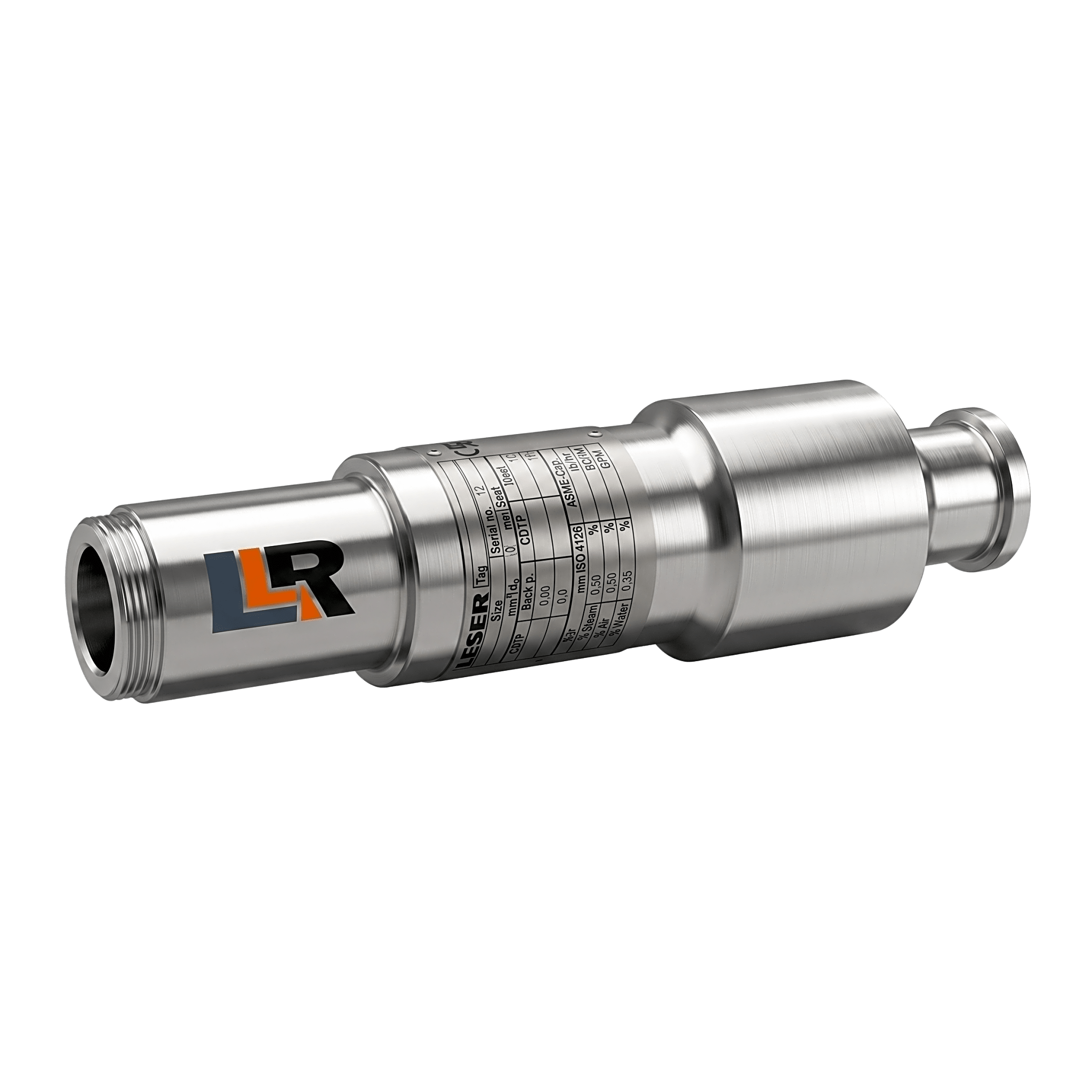

Colector Oxeo- Alivio de Presión │ 957 PSI

Descripción y Función

Los dispositivos de alivio de presión del colector Oxeo operan para garantizar la seguridad del sistema de protección contra incendios con gas inerte Oxeo. Los dispositivos de alivio se instalan en línea con el colector para asegurar que la presión no aumente a un nivel que pueda romper la tubería del sistema.

Listados y Aprobaciones

• cULus Listed - EX5248 (Oxeo CF)
• FM Approved: Oxeo CF

Especificaciones Técnicas

• Tipo: 4373.2602
• Medio de operación: Argón (IG-01), Nitrógeno (IG-100)
• Temperatura de operación: 0°F a 122°F (-18°C a 50°C)
• Presión de respuesta: 957 psi (66 bar) a 122°F (50°C)
• Asiento de válvula: sello metálico
• Hilo: G1/8 ISO228 convertido a 1/2' NPT
• Orientación del dispositivo: Vertical
• Flujo gaseoso: Argón (IG-01) - 1720 Nm³; Nitrógeno - 1942 Nm³
• Peso: 2.65 lbs (1.2 kg)

Normativas

• Válvula de seguridad según la Directiva de Equipos a Presión 97/23/EC
• Categoría IV

Conexiones

• Adaptador con anillo de sellado
• Hembra 1/2' NPT x Macho 1/2' BSPP
• Anillo de sellado (920804)
• Adaptador 1/2' BSPP
• Macho 1/2' NPT x Hembra 1/2' BSPP

Características Principales

• Actuador de válvula para control preciso por cilindro
• Optimización del flujo con tecnología avanzada

Aplicación

Para uso en sistemas de protección contra incendios con gas inerte Oxeo, instalado en línea con el colector antes del reductor de presión.

Identificación

• Modelo: 888007D
• Designación: Safety Valve 957

Dimensiones

• 22.6 mm
• 1.18' (30 mm)
• 43.1 mm

Piezas de Repuesto

• Anillo de sellado (920804)
• Adaptador 1/2' BSPP

Documentación

• Número de formulario: F_041023 Rev 02
• Fecha de revisión: Noviembre 2023
• Reemplaza al formulario: F_041023 Rev 01

Viking Special Hazards | Servicio Técnico: 877-384-5464

Email: [email protected] | www.vikinggroupinc.com
