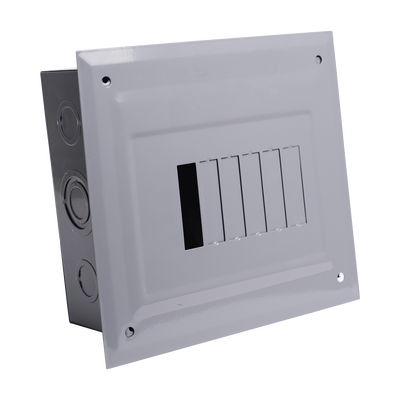

Centro de Carga Empotrable / 06 Polos / 60 A / 1 Fase 3 Hilos / 120/240 V AC / 10 kA / 205x185x75 mm (8.1x7.3x3.0 in)

Centro de carga empotrable diseñado para distribución eléctrica segura en aplicaciones residenciales y comerciales ligeras. Integra 6 polos con capacidad de 60 A en configuración monofásica de 3 hilos, operando a 120/240 V CA con frecuencia de 50/60 Hz. Su sistema de conectores tipo opresor y zapatas con opresores (a partir de 4 circuitos) facilita instalaciones firmes y confiables. La capacidad interruptiva de 10 kA garantiza protección ante cortocircuitos, mientras que sus dimensiones compactas optimizan el espacio en cuartos eléctricos o áreas de servicio.

Características Principales

• Conectores tipo opresor para conexión sencilla y segura
• Sistema de zapatas con opresores (disponible a partir de 4 circuitos)
• Distribución eléctrica versátil para uso residencial y comercial ligero
• Capacidad interruptiva de 10 kA para protección robusta
• Carcasa compacta color gris para montaje empotrado
• Certificaciones NOM-003-SCFI-2014 y NMX-J-515-ANCE-2014

Especificaciones TécnicasCapacidad6 polosCorriente Nominal60 AConfiguración1 fttt fase, 3 hilosVoltaje de Operación120/240 V CAFrecuencia50/60 HzCapacidad Interruptiva10 kAConexionesAluminio estañadoDimensiones Caja205 × 185 × 75 mm
(8.1 × 7.3 × 3.0 in)Dimensiones Tapa230 × 210 mm
(9.1 × 8.3 in)Tipo de MontajeEmpotradoColorGrisCertificacionesNOM-003-SCFI-2014
NMX-J-515-ANCE-2014Aplicaciones

• Distribución eléctrica residencial
• Instalaciones comerciales ligeras

Diagrama de Conexión

Configuración monofásica 3 hilos (1 fase + neutro + tierra). Consulte el manual de instalación para el diagrama detallado de conexión de circuitos derivados y alimentación principal.
