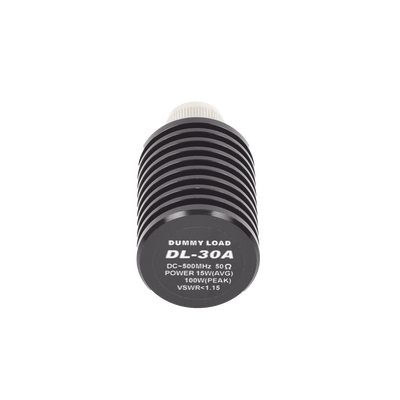

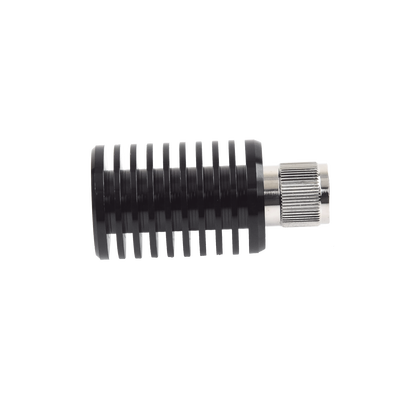

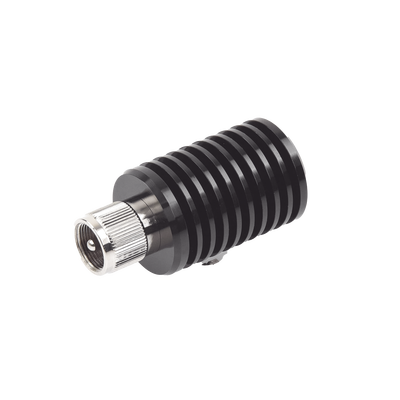

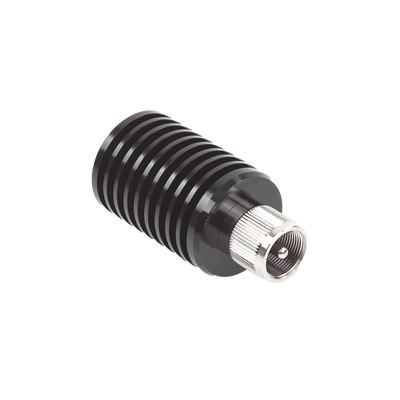

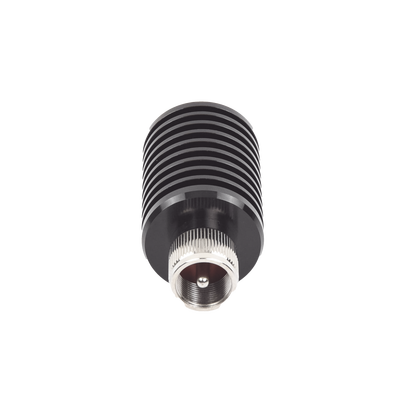

Carga Terminal Fantasma Seca de 50 Ohm, 15 Watt, DC-500 MHz, conector UHF macho (PL-259).
Carga terminal fantasma seca diseñada para pruebas de equipos de transmisión RF sin irradiar señales al espectro radioeléctrico. Permite verificar el funcionami
Agotado
Pago a meses con tarjeta de crédito
- 3 meses$655.36/mes
- 6 meses$341.07/mes
Mensualidad estimada sobre el total con IVA. Tarjetas participantes · sujeto a aprobación bancaria.
Descripción técnica
Carga terminal fantasma seca diseñada para pruebas de equipos de transmisión RF sin irradiar señales al espectro radioeléctrico. Permite verificar el funcionamiento de transmisores con una carga de impedancia controlada de 50 Ohm, eliminando la necesidad de conectar antenas durante procedimientos de mantenimiento, ajuste o diagnóstico. Su construcción compacta la hace ideal para bancos de prueba portátiles y espacios reducidos en centros de comunicaciones.
Opera en rango continuo desde DC hasta 500 MHz con excelente comportamiento de adaptación, manteniendo relación de onda estacionaria máxima de 1.15:1 en todo su espectro. La gestión térmica permite ciclos de potencia escalonados: 15 watts en servicio continuo, 20 watts durante 5 minutos, 50 watts durante 1 minuto, o picos de 100 watts por 30 segundos, brindando flexibilidad para diferentes protocolos de prueba.
Características Principales
Prueba de transmisores sin emisión de ondas de radio
Rango de frecuencia DC a 500 MHz
Potencia continua 15W con capacidad de pico hasta 100WVSWR máximo 1.15:1 en rango completo
Conector UHF macho PL-259
Impedancia nominal 50 Ohm
Dimensiones compactas 30 x 75 mm
Especificaciones Técnicas
FrecuenciaDC - 500 MHz
Potencia Continua15 Watt
Potencia 5 min20 Watt
Potencia 1 min50 Watt
Potencia 30 seg100 Watt
Impedancia50 OhmVSWR Máximo1.15:1
ConectorUHF Macho (PL-259)
Dimensiones
30 x 75 mm
Tipo
Carga seca compacta
Especificaciones técnicas
- Prueba equipos RF sin emitir señales al ambiente
- Soporta picos de 100W en periodos breves de operación
- VSWR ultra bajo 1.15:1 en todo el rango de frecuencias
- Construcción compacta para instalaciones con espacio limitado
- Conector UHF macho PL-259 compatible con equipos estándar
- Impedancia 50 Ohm para sistemas de radio profesionales
