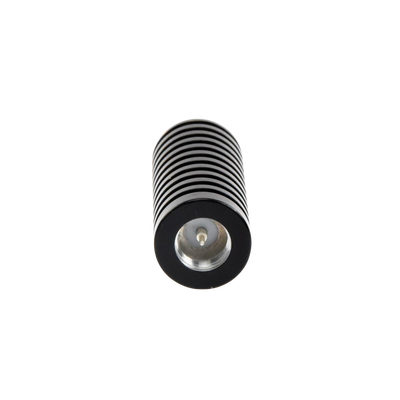

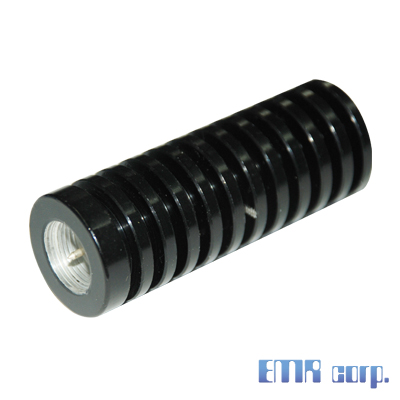

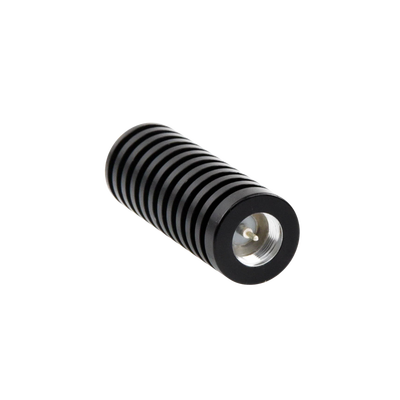

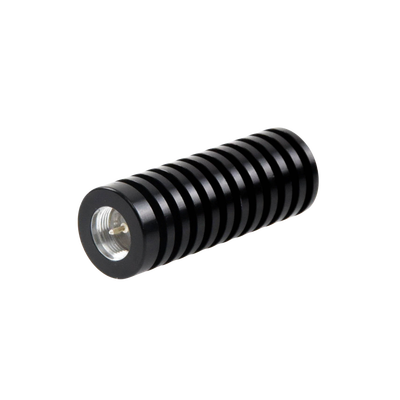

Carga fantasma de 50 Ohm, 60 Watt (max.) (10 Seg.), DC-1000 MHz, Conector N Macho.

Carga fantasma de 50 ohmios diseñada para aplicaciones de prueba y medición RF en circuitos de comunicación. Ofrece coincidencia de impedancia estable en toda la banda de operación desde DC hasta 1000 MHz, con capacidad de disipación térmica mediante disipador de aluminio integrado. Su conector N macho permite conexión directa a equipos de prueba y sistemas de radiofrecuencia. La construcción con acabado anodizado negro proporciona resistencia a condiciones de laboratorio y campo. Soporta picos de potencia de hasta 60 watts durante 10 segundos con retorno mínimo de 26 dB.

Características principales

• Coincidencia de 50 ohmios en aplicaciones DC-1000 MHz
• Pérdida por retorno de 26 dB hasta 1 GHz
• Gran área superficial para disipación térmica adecuada
• Conector RF tipo N macho
• Acabado anodizado en negro
• Disipador de temperatura en aluminio

Especificaciones técnicas

• Eléctricas
• Banda de frecuencia: DC - 1000 MHz
• Potencia de entrada (máx.): 60 W
• Pérdida por retorno (mín.): 26 dBImpedancia (nom.): 50 ΩMecánicas
• Tipo de conector RF: N macho
• Acabado: Anodizado en negro
• Disipador de temperatura: Aluminio
• Dimensiones (alto x ancho): 76 x 25 mm (2.99 x 0.98 pulgadas)
• Peso neto: 0.1 kg
• Peso de envío: 0.5 kg
• Ambientales
• Temperatura de operación: -30 °C a +60 °CTemperatura de almacenamiento: -40 °C a +100 °CHumedad de operación: 90% sin condensación

Aplicaciones

• Pruebas y medición RF
• Circuitos de prueba
