Cable UTP Categoría 5e para Exterior / 24AWG 4 Pares / Conductor Cobre Desnudo / Cubierta LDPE Negra Resistente a Rayos UV / Relleno Anti-Humedad PE Tap Compound / Soporte PoE IEEE 802.3at y Gigabit Ethernet / 1000 ft (304.8 m)

modelo: PROCAT5EXTLITE

El cable UTP Categoría 5e para exterior PROCAT5EXTLITE de está diseñado específicamente para instalaciones profesionales en entornos outdoor que requieren máxima fiabilidad en la transmisión de datos, voz y video. Fabricado con conductor de cobre desnudo AWG24/1 y aislamiento de polietileno, incorpora un compuesto de relleno PE Tap que previene eficazmente la migración de humedad a lo largo del núcleo del cable, garantizando un rendimiento estable incluso en condiciones climáticas adversas. Su cubierta exterior de LDPE negro con protección UV certificada según EN 50289-4-17 permite la exposición prolongada a la radiación solar sin degradación del material, con un rango de temperatura de operación de -40 °C a +60 °C que lo hace apto para los entornos más exigentes. El cable cumple con los estándares ANSI EIA/TIA 568 C.2, ISO/IEC 11801 2nd Edition, IEC 61156-5, EN 50173 y EN 50288-3-1, además de soportar alimentación PoE conforme a IEEE 802.3at para aplicaciones de largo alcance. Su presentación en bobina Easy Pull Box de 1000 ft (304.8 m) facilita el tendido rápido y ordenado en obra, siendo la solución ideal para integradores e instaladores en proyectos de videovigilancia IP Megapixel, puntos de acceso inalámbrico, sistemas de control de acceso y cableado estructurado genérico en exteriores.

Características Generales

• Tipo de Cable: UTP Categoría 5e, 4 pares, 24AWG
• Conductor: Alambre de cobre desnudo (AWG24/1)
• Aislamiento: Polietileno, Ø 0.91 ± 0.02 mm
• Cubierta Exterior: LDPE Negro resistente a rayos UV
• Relleno Anti-Humedad: Compuesto PE Tap para prevenir migración de humedad
• Trenzado: 2 hilos por par; 4 pares al núcleo
• Certificación UV: EN 50289-4-17
• Cumplimiento UL: E472815

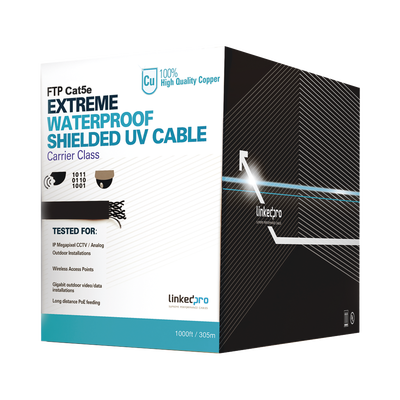

• Presentación: Bobina Easy Pull Box de 1000 ft (304.8 m)

Aplicaciones

• Voz, datos, seguridad y video
• Instalaciones CCTV IP Megapixel y analógicas
• Puntos de acceso inalámbrico (Wire Access Points)
• Instalaciones Gigabit de video/datos en exterior
• Alimentación PoE de larga distancia
• Sistemas de cableado genérico en instalaciones outdoor

Estándares y Normativas

• ANSI EIA/TIA 568 C.2
• ISO/IEC 11801 2nd Edition
• IEC 61156-5
• EN 50173; EN 50288-3-1
• IEEE 802.3at (PoE)
• UL E472815

Desempeño Eléctrico (@ 20 °C)

• Rigidez Dieléctrica: 2.5 KV DC — 2 segundos
• Resistencia del Conductor: Máx. 9.38 Ω/100 m a 20 °C
• Resistencia de Anillo Máx.: 16.8 Ω/100 m a 20 °C
• Capacitancia Mutua Máx.: 560 pF/100 m
• Desequilibrio de Capacidad Máx.: 330 pF/100 m
• Impedancia Característica Media @ 100 MHz: 100 ± 15 Ω
• Velocidad Nominal de Propagación: Aprox. 67%
• Retardo de Propagación: Nominal 535 ns/100 m
• Delay Skew: Nominal 20 ns/100 m
• Tensión de Prueba (DC, 1 min): 1000 V
• Atenuación de Acoplamiento Núcleo/Núcleo: ≥ 40 dB

Físicas y Mecánicas

• Conductor: Alambre de cobre desnudo AWG24/1
• Aislamiento: Polietileno, Ø 0.91 ± 0.02 mm
• Trenzado: 2 hilos por par; 4 pares al núcleo
• Relleno: Compuesto PE Tap anti-humedad
• Cubierta Exterior: LDPE Negro resistente a UV
• Radio Mínimo de Curvatura — Instalación: 8 × D
• Radio Mínimo de Curvatura — Instalado: 4 × D
• Temperatura de Operación: −40 °C a +60 °C
• Temperatura de Instalación: −20 °C a +50 °C

Contenido del Paquete

• Cable UTP Cat.5e 24AWG 4P LDPE Negro para exterior — 1000 ft (304.8 m) en bobina Easy Pull Box

*Part Number: PROCAT5EXTLITE

Características Nominales de Transmisión (@ 20 °C)Frec. (MHz)Atenuación (dB/100m)NEXT (dB)PS-NEXT (dB)ACR (dB/100m)PS-ACR (dB/100m)ACRF (dB/100m)PS-ACRF (dB/100m)Pérdida de Retorno (dB)11.9716869.166.168652043.7625958.355.356532310656535047.0484525167.6535045.442.4444125208.5514842.539.542392531.210.7494638.325.332292462.515.7444128.325.332292210019.8413821.218.228252012522.3403717.714.7262319155.524.2383513.810.82421—17525.7373411.38.32320—20027.536338.55.52219—25029.235325.82.82017—30032.034312.0−1.01613—
