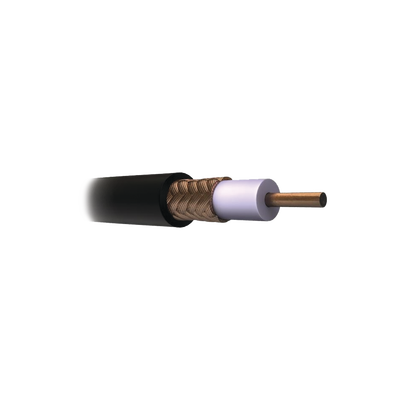

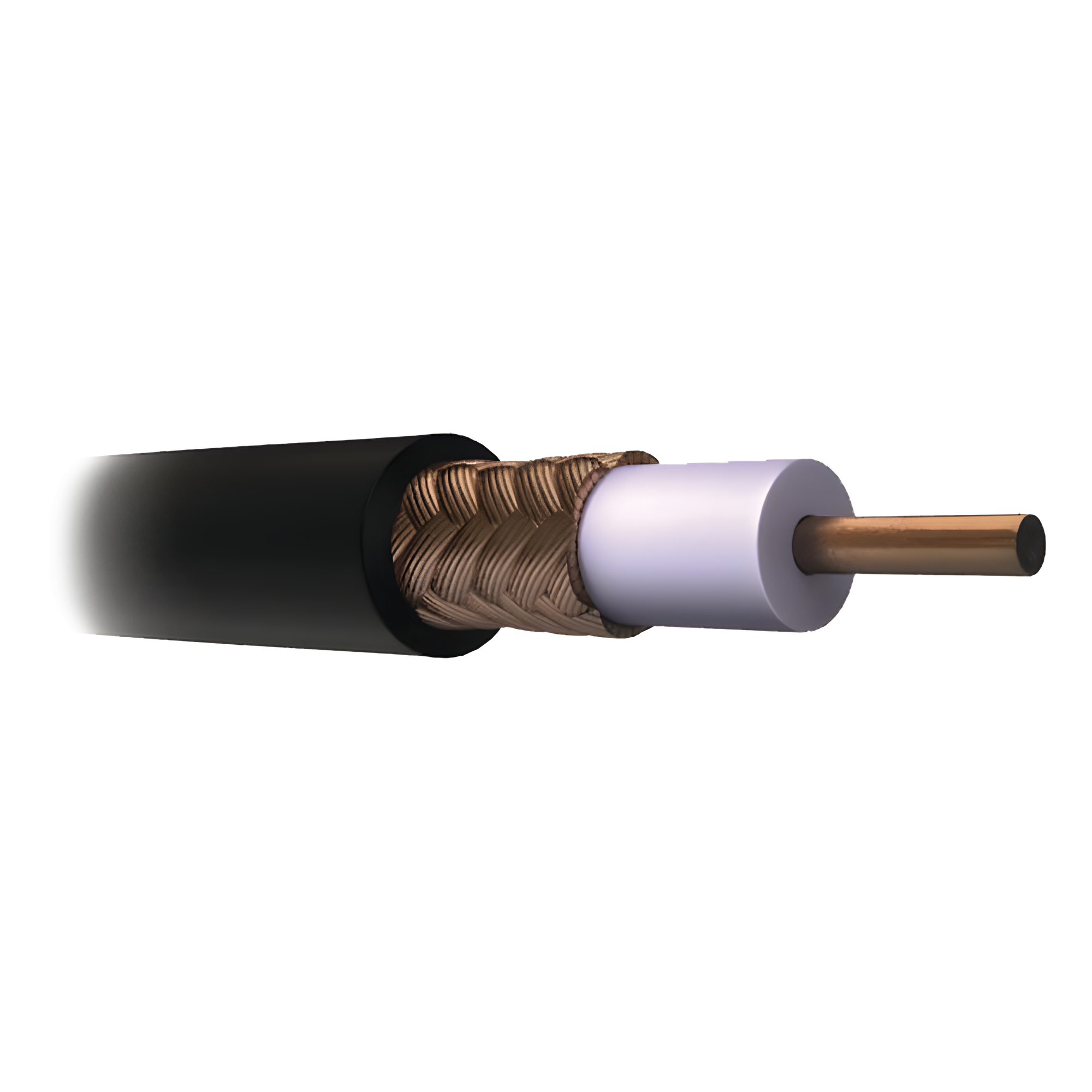

Cable Coaxial RG11/U, 305 Metros (1000 Pies), Bobina de 305 Metros (1000 Pies) Color Negro, AWG 14 Aislamiento Espumado, Blindaje de Aluminio al 60%, Aplicación Intemperie para Video Vigilancia

Características Principales

• Conductor central de cobre sólido o flexible
• Aislamiento PE espumado con inyección de gas
• Impedancia característica: 75 ± 3 ohms
• Capacitancia nominal: 52.8 pF/m
• Velocidad de propagación: 84%

Especificaciones Técnicas

• Conductor: 14 AWG CCS o cobre
• Aislamiento: Polietileno espumado (Sistema SFS)
• Blindaje: Cinta aluminizada (APA) + Malla de aluminio
• Cobertura de malla: 60% (modelo JV44)
• Cubierta: PVC retardante a la flama
• Temperatura de operación: 75°C
• Voltaje máximo: 300 V RMS
• Color: Negro estándar
• Empaque: Carrete de 305 metros

Aplicaciones

Los cables Viakon® Coaxial RG 11/U son utilizados como acometidas para la distribución de señales de radio y sistemas de televisión / satélite por cable. Instalaciones de sistemas CATV según National Electrical Code NEC y NFPA70.

Atenuación Nominal

• 5 MHz: 0.32 dB/100ft
• 55 MHz: 0.90 dB/100ft
• 250 MHz: 1.95 dB/100ft
• 270 MHz: 2.11 dB/100ft
• 330 MHz: 2.20 dB/100ft

Atenuación Nominal (cont.)

• 350 MHz: 2.30 dB/100ft
• 400 MHz: 2.49 dB/100ft
• 450 MHz: 2.65 dB/100ft
• 500 MHz: 2.76 dB/100ft
• 550 MHz: 2.90 dB/100ft

Atenuación Nominal (cont.)

• 600 MHz: 3.02 dB/100ft
• 750 MHz: 3.45 dB/100ft
• 870 MHz: 3.66 dB/100ft
• 1000 MHz: 3.94 dB/100ft

Estándares y Normas

• UL 444 Cables para Comunicaciones
• UL 1655 Televisión por cable de antena comunitaria
• NEC Artículo 725 Señalización, Control Remoto y Circuitos de Potencia Limitada
• NFPA 70 Normas de seguridad eléctrica

Conductor

• Cobre: Alta conductividad eléctrica y buenas propiedades mecánicas
• CCS (Acero recubierto de cobre): Mayor resistencia mecánica
• Efecto piel: Mismo rendimiento que cobre sólido a altas frecuencias

Aislamiento

• Polietileno espumado (SFS) con menos pérdidas dieléctricas
• Más adecuado para distancias largas
• Espumado químico o físico (inyección de nitrógeno)

Cubierta

• Policloruro de vinilo (PVC) retardante a la flama
• Buena flexibilidad y resistencia a agentes químicos
• Resistente a la abrasión

Blindaje

• Doble blindaje: Cinta aluminizada + Malla de aluminio
• Efectividad del blindaje depende del porcentaje de cubrimiento
• Mayor cubrimiento = Mayor efectividad
