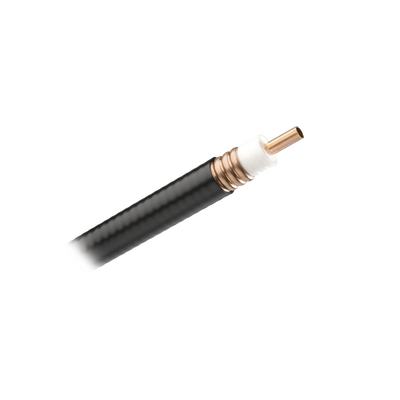

Cable Coaxial HELIAX de 7/8. Cobre Corrugado, 100% Blindado.

Introducción

El AVA5-50 HELIAX® Andrew Virtual Air™ es un cable coaxial avanzado y de alta calidad desarrollado por CommScope. Diseñado para aplicaciones inalámbricas, este cable ofrece una alta flexibilidad, confiabilidad y eficiencia eléctrica, siendo la elección ideal para tus proyectos de telecomunicaciones. Con un blindaje de 100% cobre corrugado y cubierta de PE negra, este cable es perfecto para una amplia gama de condiciones ambientales, asegurando un rendimiento óptimo y duradero.

******Precio por metro******

Clasificación del Producto

• Tipo de Producto: Cable coaxial inalámbrico
• Marca del Producto: HELIAX®
• Serie del Producto: AVA5-50
• Nota de Pedido: Producto estándar de CommScope [Global]

Especificaciones Generales

• Flexibilidad: Estándar
• Color de la Cubierta: Negro

Materiales

• Material del Aislante: Foam PE
• Material de la Cubierta: PE
• Material del Conductor Interno: Tubo de cobre
• Material del Conductor Externo: Cobre corrugado

Especificaciones Ambientales

• Temperatura de Instalación: -40 °C a +60 °C [-40 °F a +140 °F]
• Temperatura de Operación: -55 °C a +85 °C [-67 °F a +185 °F]
• Temperatura de Almacenamiento: -70 °C a +85 °C [-94 °F a +185 °F]

Dimensiones

• Diámetro sobre el Aislante: 24.13 mm (0.95 in)
• Diámetro sobre la Cubierta: 27.991 mm (1.102 in)
• Diámetro del Conductor Interno: 9.449 mm (0.372 in)
• Diámetro del Conductor Externo: 25.4 mm (1 in)
• Tamaño Nominal: 7/8 in

Especificaciones Mecánicas

• Radio Mínimo de Curvatura, Múltiples Doblados: 254 mm (10 in)
• Radio Mínimo de Curvatura, Doblado Simple: 127 mm (5 in)
• Número de Doblados, Mínimo: 15
• Número de Doblados, Típico: 30
• Resistencia a la Tensión: 159 kg (350.535 lb)
• Momento de Flexión: 19 N-m (168.164 in lb)
• Resistencia al Aplastamiento de Placa de Presión: 1.3 kg/mm (72.797 lb/in)

Regulaciones y Cumplimientos

• Cumplimiento de CENELEC EN 50575, Declaración de Rendimiento [DoP] disponible
• CHINA-ROHS: Bajo valor de concentración máxima
• ISO 9001:2015: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad
• REACH-SVHC: Conforme según revisión en https://www.commscope.com/ProductCompliance
• ROHS: Cumple con los estándares

Especificaciones Eléctricas

• Impedancia del Cable: 50 ohm ±1 ohm
• Capacitancia: 73 pF/m (22.25 pF/ft)
• Resistencia DC del Conductor Interno: 1.435 ohms/km (0.437 ohms/kft)
• Resistencia DC del Conductor Externo: 1.116 ohms/km (0.34 ohms/kft)
• Voltaje de Prueba DC: 6000 V
• Inductancia: 0.184 µH/m (0.056 µH/ft)
• Resistencia de Aislamiento: 100000 MOhms-km
• Voltaje de Prueba de Chispa de la Cubierta [rms]: 8000 V
• Banda de Frecuencia de Operación: 1 – 5000 MHz
• Potencia Pico: 91 kW
• Velocidad de Propagación: 91 %
• Relación de Ondas Estacionarias (VSWR) / Pérdida de Retorno (dB):
• 680–800 MHz: 1.13 / 24.3 dB
• 800–960 MHz: 1.13 / 24.3 dB
• 1700–2200 MHz: 1.13 / 24.3 dB

Atenuación

• Frecuencia [MHz]: Atenuación [dB/100 m] | Atenuación [dB/100 ft] | Potencia Promedio [kW]
• 1.0: 0.113 | 0.034 | 74.43
• 2.0: 0.16 | 0.049 | 52.56
• 10.0: 0.359 | 0.11 | 23.37
• 50.0: 0.814 | 0.248 | 10.32
• 100.0: 1.162 | 0.354 | 7.23
• 200.0: 1.665 | 0.507 | 5.05
• 400.0: 2.398 | 0.731 | 3.5
• 800.0: 3.478 | 1.06 | 2.42
• 1000.0: 3.927 | 1.197 | 2.14
• 2000.0: 5.771 | 1.759 | 1.46
• 3000.0: 7.272 | 2.217 | 1.15
• 5000.0: 9.806 | 2.989 | 0.86
