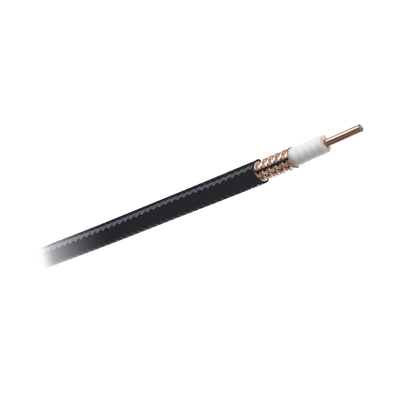

Cable Coaxial Heliax de 1/2, Cobre Corrugado, Blindado, 50 Ohms

Cable Coaxial HELIAX® LDF450A de 1/2' - CommScope Introducción El Cable Coaxial HELIAX® LDF4-50A de CommScope es una solución de conectividad superior, ideal para aplicaciones inalámbricas que requieren máxima eficiencia y fiabilidad. Fabricado con materiales de alta calidad, incluyendo cobre corrugado y una cubierta de PE negra, este cable garantiza un rendimiento eléctrico óptimo y una durabilidad excepcional, adaptándose a diversas condiciones ambientales. ******Venta por metro****** Especificaciones Técnicas Clasificación del Producto Tipo de Producto: Cable coaxial inalámbrico Marca del Producto: HELIAX® Serie del Producto: LDF4-50A Nota de Pedido: Producto estándar de CommScope® [Global] Especificaciones Generales Flexibilidad: Estándar Color de la Cubierta: Negro Dimensiones Diámetro sobre el Aislante: 12.954 mm | 0.51 in Diámetro sobre la Cubierta: 15.875 mm | 0.625 in Diámetro del Conductor Interno: 4.826 mm | 0.19 in Diámetro del Conductor Externo: 13.97 mm | 0.55 in Tamaño Nominal: 1/2 in Especificaciones Eléctricas Impedancia del Cable: 50 ohm ±1 ohm Capacitancia: 75.8 pF/m | 23.104 pF/ft Resistencia DC del Conductor Interno: 1.48 ohms/km | 0.451 ohms/kft Resistencia DC del Conductor Externo: 2.69 ohms/km | 0.82 ohms/kft Voltaje de Prueba DC: 4000 V Inductancia: 0.19 µH/m | 0.058 µH/ft Resistencia de Aislamiento: 100000 Mohms•km Voltaje de Prueba de Chispa de la Cubierta [rms]: 8000 V Banda de Frecuencia de Operación Frecuencia: 1 – 8800 MHz Potencia Pico: 40 kW Velocidad: 88 % VSWR/Return Loss 680–800 MHz: VSWR 1.13, Return Loss 24.3 dB 800–960 MHz: VSWR 1.13, Return Loss 24.3 dB 1700–2200 MHz: VSWR 1.13, Return Loss 24.3 dB 2300–2700 MHz: VSWR 1.13, Return Loss 24.3 dB 3400–3800 MHz: VSWR 1.26, Return Loss 19 dB Atenuación 1.0 MHz: 0.211 dB/100 m | 0.064 dB/100 ft | 36.11 kW 10.0 MHz: 0.672 dB/100 m | 0.205 dB/100 ft | 11.35 kW 1000.0 MHz: 7.284 dB/100 m | 2.22 dB/100 ft | 1.05 kW 3000.0 MHz: 13.407 dB/100 m | 4.086 dB/100 ft | 0.57 kW 6000.0 MHz: 20.055 dB/100 m | 6.113 dB/100 ft | 0.38 kW 8800.0 MHz: 25.244 dB/100 m | 7.694 dB/100 ft | 0.3 kW Materiales Material del Aislante: Foam PE Material de la Cubierta: PE Material del Conductor Interno: Hilo de aluminio revestido de cobre Material del Conductor Externo: Cobre corrugado Especificaciones Mecánicas Radio Mínimo de Curvatura, Múltiples Doblados: 127 mm | 5 in Radio Mínimo de Curvatura, Doblado Simple: 50.8 mm | 2 in Número de Doblados, Mínimo: 15 Número de Doblados, Típico: 50 Resistencia a la Tensión: 113 kg | 249.122 lb Momento de Flexión: 3.8 N-m | 33.633 in lb Resistencia al Aplastamiento de Placa de Presión: 2 kg/mm | 111.995 lb/in Especificaciones Ambientales Temperatura de Instalación: -40 °C a +60 °C [-40 °F a +140 °F] Temperatura de Operación: -55 °C a +85 °C [-67 °F a +185 °F] Temperatura de Almacenamiento: -70 °C a +85 °C [-94 °F a +185 °F] Cumplimiento y Certificaciones Cumplimiento de CENELEC EN 50575: Declaración de Rendimiento [DoP] disponible CHINA-ROHS: Bajo valor de concentración máxima ISO 9001:2015: Diseñado, fabricado y/o distribuido bajo este sistema de gestión de calidad Enlaces Útiles Más detalles sobre el producto LDF4-50A Información más actualizada en CommScope ¡Descubre el rendimiento superior del Cable Coaxial HELIAX® LDF4-50A y potencia tus proyectos de telecomunicaciones con CommScope!

Base: LDF4-50A
