Brazo de Montaje Tipo F / Acero ASTM A36 / Galvanizado en Caliente / 1 m x 1 m (3.3 ft x 3.3 ft) / Compatible con Tramo STZ-35G

Brazo de montaje tipo 'F' diseñado para la instalación lateral de antenas omnidireccionales en infraestructura de telecomunicaciones. Fabricado en acero ASTM A36 de alta resistencia con protección galvanizada por inmersión en caliente conforme a la norma NMX-H-004-SCFI-2008, garantizando durabilidad en condiciones ambientales severas. Su configuración estructural con tubo principal y extensión de 1' ced. 30, complementada con brazos laterales de 3/4' ced. 30, proporciona estabilidad mecánica para soportar cargas de antenas. El diseño compacto de 1 m x 1 m permite su integración en espacios de torre limitados, con compatibilidad directa con el tramo STZ-35G para agilizar el despliegue de campo.

• • Material: Acero ASTM A36 de alta resistencia
• • Protección: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
• • Dimensiones totales: 1 m x 1 m (3.3 ft x 3.3 ft)
• • Tubo principal y extensión: Ø 1' ced. 30
• • Brazos laterales: Ø 3/4' ced. 30
• • Largo extensión de brazo: 74.5 cm
• • Largo brazo lateral: 25.5 cm
• • Altura entre brazos laterales: 33.9 cm
• • Peso: 7.45 kg
• • Compatibilidad: Tramo STZ-35G

Aplicación: Instalación lateral de antenas omnidireccionales
Material estructural: Acero ASTM A36 alta resistencia
Protección anticorrosión: Galvanizado por inmersión en caliente
Norma de galvanizado: NMX-H-004-SCFI-2008

Largo total: 1 m (3.3 ft)
Altura total: 1 m (3.3 ft)
Tubo principal: Ø 1' ced. 30
Tubo extensión brazo: Ø 1' ced. 30
Largo extensión brazo: 74.5 cm
Tubo brazos laterales: Ø 3/4' ced. 30
Largo brazo lateral: 25.5 cm
Altura entre brazos laterales: 33.9 cm
Peso: 7.45 kg

Tramo compatible: STZ-35G
Instalación: Directa sin adaptadores adicionales

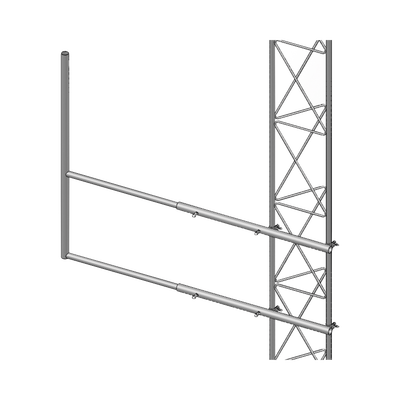

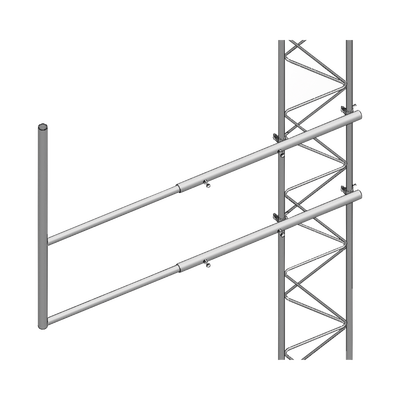

Vista isométrica incluida para referencia de montaje
