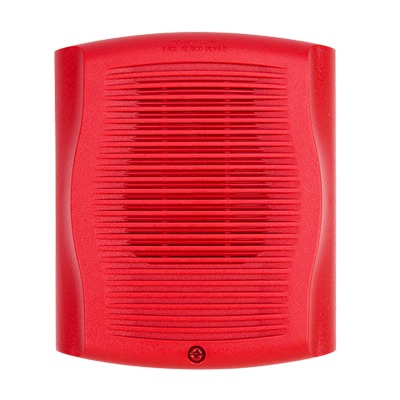

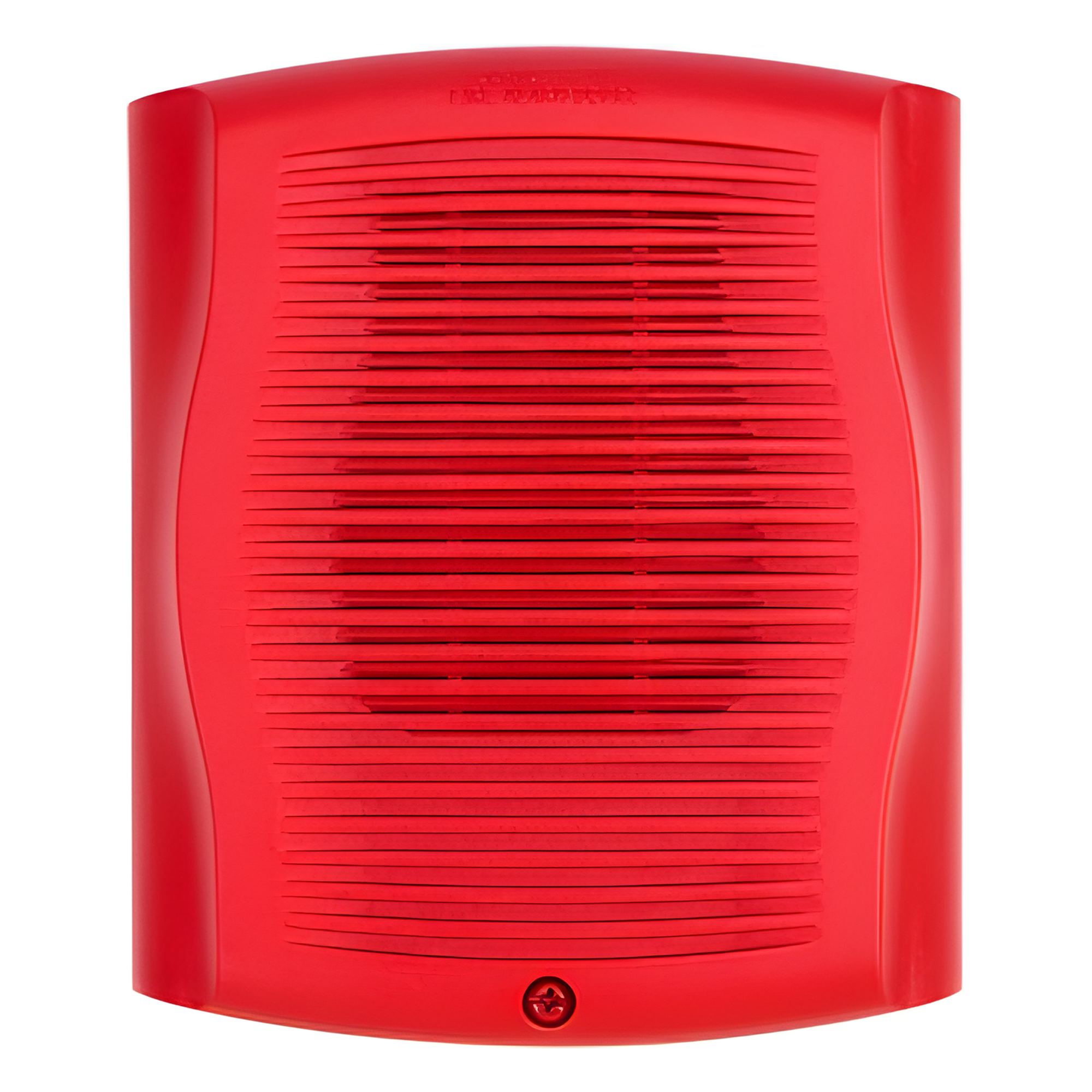

Bocina para Montaje en Pared, Color Rojo

Características Principales

• Montaje en pared
• Voltaje: 25/70 Volts
• Potencia seleccionable: ¼, ½, 1, 2 Watts
• Intensidad de sonido: 86 dB
• Color: Rojo
• Dimensiones: 153 x 127 x 72 mm

Especificaciones Técnicas

• Rango de frecuencia: 400 - 4000 Hz
• Rango de temperatura: 32°F a 120°F (0°C a 49°C)
• Humedad: 10% a 93% sin condensación
• Tensión máxima de supervisión: 50 VDC
• Calibre de cable: 12-18 AWG

Niveles de Sonido

• 2W: 86 dB (UL Reverberante), 88 dB (UL Anecoico)
• 1W: 83 dB (UL Reverberante), 86 dB (UL Anecoico)
• ½W: 80 dB (UL Reverberante), 83 dB (UL Anecoico)
• ¼W: 77 dB (UL Reverberante), 80 dB (UL Anecoico)

Opciones de Montaje

• Compatible con caja de 4' x 4' x 2 1/8'
• Compatible con caja de montaje superficial
• Compatible con caja estanca (modelos K Series)

Compatibilidad

• Compatible con sistemas de 25V o 70.7V
• Compatible con generaciones anteriores de bocinas SpectrAlert

Consideraciones de Instalación

• Conectar según diagrama de cableado (Figura 1 del manual)
• No hacer conexiones en paralelo bajo los tornillos de terminales
• Mantener supervisión eléctrica (circuito debe romperse en terminal negativo)
• Seleccionar correctamente el voltaje (25V o 70.7V) y potencia (¼, ½, 1, 2W) según amplificador
• Evitar niveles de señal que excedan 130% del voltaje nominal para prevenir daños
• Instalación en interiores: compatible con ambientes secos y húmedos
• Instalación en exteriores: requiere caja estanca System Sensor

Requisitos de Cableado

• Cableado debe cumplir con NEC y códigos locales aplicables
• Conexión mediante terminales con calibre de cable de 12-18 AWG
• Para exteriores: usar conexiones estancas y sellar todos los orificios no utilizados

Limitaciones del Sistema

• Verificar funcionamiento después de instalación según regulaciones NFPA
• El sonido puede no ser escuchado por personas dormidas o con discapacidad auditiva
• El sonido puede no superar el ruido ambiental de tráfico, aire acondicionado o música
• Evitar colocación en piso diferente al de la persona en riesgo

Garantía

• Duración: 3 años desde fecha de fabricación
• Cobertura: Defectos de materiales y mano de obra
• No cubre: Daños por modificaciones, uso indebido o daño por agua en instalaciones exteriores

Certificaciones

• Cumple con estándares UL para bocinas de alarma
• Conforme a NFPA 72, ANSI/UL1480 y NEC 760
• Clase B conforme a FCC Parte 15
