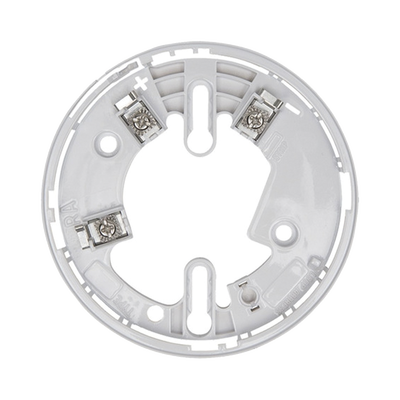

Base de 4 Pulgadas / Para detectores Notifier, Farenhyt, Silent Knight y Fire-Lite / Color Blanco

Características Generales

• Diámetro de la base: 4.0' (10.2 cm)
• Altura de la base: 0.74' (18.8 mm)
• Diseño compacto y profesional
• Material resistente de calidad superior
• Color: Blanco
• Compatible con detectores Notifier, Farenhyt, Silent Knight y Fire-Lite

Especificaciones Eléctricas

• Voltaje de operación: 15 a 32 VDC
• Corriente en espera: 150 µA
• Normas: UL268, ULC S529
• Terminales: + y -, y conexiones para anunciativo remoto

Características de Instalación

• Montaje directo en cajas de 4' cuadradas con anillo de yeso
• Compatibilidad con centros de 3½' octagonales, 50 mm, 60 mm y 70 mm
• Incluye espacio para registrar la zona, dirección y tipo de detector
• Para sistemas inteligentes con terminales de tornillo para alimentación y conexiones de anunciativo remoto

Características de Seguridad

• Incluye característica de resistencia a manipulación
• Requiere herramienta para remover el detector
• No usar la característica de resistencia a manipulación si se requiere usar la herramienta de remoción
• Puede desactivarse rompiendo y removiendo la palanca plástica

Aplicaciones

• Sistemas de detección inteligentes
• Sistemas de alarma contra incendios
• Sistemas con requerimientos de supervisión de conexiones

Requerimientos de Instalación

• Verificar continuidad y polaridad correcta antes de instalar
• Usar calibre de alambre no menor a 18 AWG (0.823 mm²)
• Hasta 12 AWG (3.31 mm²) puede usarse con la base
• Cumplir con códigos eléctricos locales aplicables

Garantía

Garantía limitada de 3 años contra defectos de materiales y mano de obra bajo condiciones normales de uso y servicio.

Conexiones Eléctricas

• Terminal 1: Alimentación (-), Conexión de anunciativo remoto (-)
• Terminal 2: Alimentación (+)
• Terminal 3: Conexión de anunciativo remoto (+)

Consideraciones Importantes

• Usar solo con cabezales de detector homologados por ULC para correcto funcionamiento del sistema
• El detector debe probarse y mantenerse regularmente siguiendo las normas NFPA 72 o CAN/ULC S536
• El detector debe limpiarse al menos una vez al año
• No es aceptable tener tres cables pelados bajo el mismo terminal a menos que estén separados por una arandela
