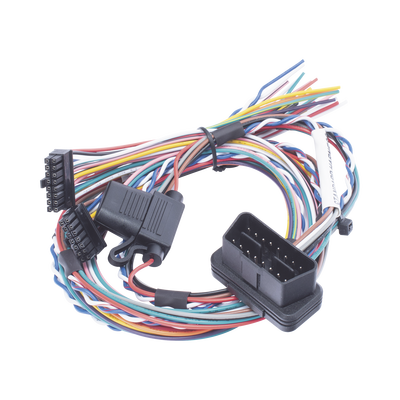

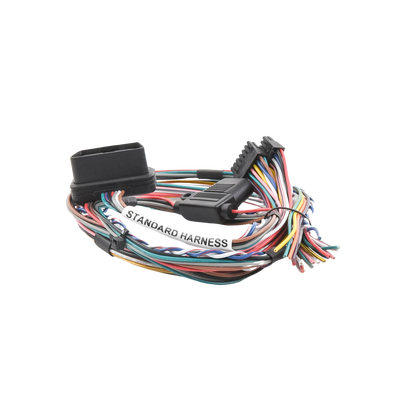

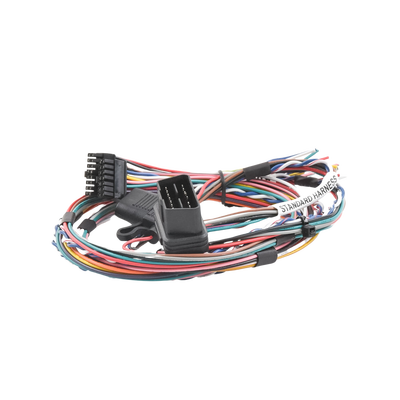

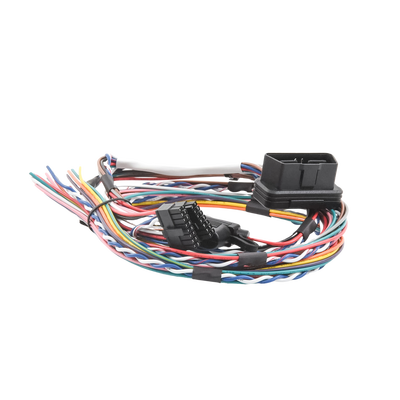

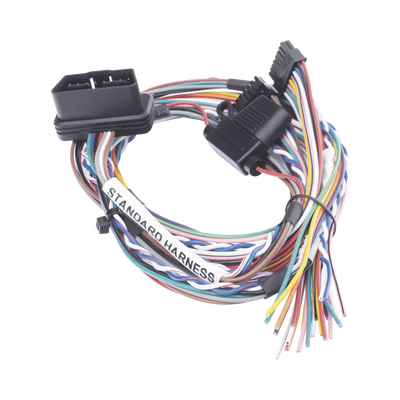

Arnes para conector OBD compatible con modelos PRO5LITE y HCV5

Características principales

• Compatibilidad con modelos LCV5 y LCV53G
• Diseño optimizado para conexiones OBD seguras
• Materiales duraderos para uso prolongado
• Conector de precisión para señal estable
• Instalación sencilla y sin herramientas especiales

Aplicaciones

• Instalación de rastreadores HCV5/LCV5 en vehículos comerciales ligeros
• Lectura de datos CANbus mediante conexión OBDII
• Fuente de alimentación a través de conexión OBDII

Características clave

• Lectura de datos CANbus
• Instalación más rápida y sencilla
• Instalación profesional
• Minimiza el riesgo de instalaciones defectuosas

Compatibilidad

• HCV5
• LCV5
• Pro5

Especificaciones ambientales

• Rango de temperatura: -35 a +75 °C

Especificaciones eléctricas

• Rango de voltaje: Hasta 16 V DC

Propiedades físicas

• Tipo de conector: OBDII (Type B 24V, 16 pines)
• Interfaces CAN: 1 (Standard), 2 (PSA)
• Sección transversal del cable: 0.5 mm² (20 AWG)
• Longitud del cable: 1 m
• Longitud del cable auxiliar: 0.5 m

Configuración de pines - Versión Standard

Conector OBDII:

• 14 pines: Conector de alimentación
• 16 pines: Conector CAN

Funciones principales:

• Puerto 1: Alimentación (9-32 V) - Verde/Blanco
• Puerto 4: Tierra - Negro
• Puerto 6: CAN High - Blanco/Rojo
• Puerto 7: K-Line - Marrón
• Puerto 14: CAN Low - Azul/Rojo
• Puerto 16: Alimentación - Rojo

Configuración de pines - Versión PSA

Conector OBDII:

• 14 pines: Conector CAN
• 16 pines: Conector de alimentación

Funciones principales:

• Puerto 1: Alimentación (9-32 V) - Amarillo
• Puerto 6: CAN Low - Azul
• Puerto 8: CAN Low - Azul
• Puerto 14: CAN Low - Azul/Rojo
• Puerto 16: Alimentación - Rojo

Información de pedido

• K00093: Arnés OBDII para instalación en vehículos ligeros
• K00094: Arnés OBDII para instalación en vehículos Peugeot y Citroen
