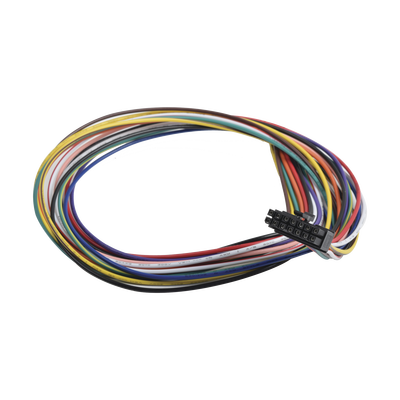

Arnés de Alimentación e IO / 14 Pines / 1 m (3.28 ft) / 20 AWG / -35°C a +70°C

Arnés de alimentación e IO de 14 pines diseñado para instalaciones profesionales en vehículos y activos móviles. Ofrece conexiones seguras y organizadas para dispositivos de telemática, integrando múltiples interfaces de comunicación en un solo cableado. Su construcción con calibre 20 AWG permite manejar hasta 32V DC, mientras que su rango de temperatura extendido garantiza operación confiable en condiciones ambientales exigentes. Incluye protección eléctrica mediante fusible ATO de 1A para salvaguardar los componentes conectados.

Características Principales

• Conector de 14 pines con identificación por color de funciones
• Compatibilidad con modelos FM-TCO4, FM-Pro4 y FM-Pro4 3G
• Longitud de 1 metro (3.28 pies) para alcance óptimo en instalaciones
• Cable calibre 20 AWG (0.5 mm²) para aplicaciones de hasta 32V DC
• Rango de temperatura operativa de -35°C a +70°C
• Protección eléctrica con fusible ATO de 1A
• 4 entradas digitales (DIN1-DIN4) y 2 salidas digitales (DOUT1-DOUT2)
• Interfaz CAN (CAN High, CAN Low) para comunicación vehicular
• Interfaz RS-485 para integración con periféricos

Especificaciones TécnicasLongitud1 m (3.28 ft)Calibre20 AWG (0.5 mm²)Voltaje Máximo32V DCTemperatura-35°C a +70°CFusibleATO, 1ACompatibilidadFM-TCO4, FM-Pro4, FM-Pro4 3GConexiones DisponiblesEntradas DigitalesDIN1, DIN2, DIN3, DIN4Salidas DigitalesDOUT1, DOUT2Interfaz CANCAN High, CAN LowInterfaz RS-485Comunicación serial diferencialIdentificación de PinesPinColorFunción1AmarilloPortB-232 RX2NegroGround3NaranjaPortB-232 TX4Rojo1-Wire Power5MoradoPortA-232 RX6Verde/Amarillo1-Wire Data7RosaPortA-232 TX
