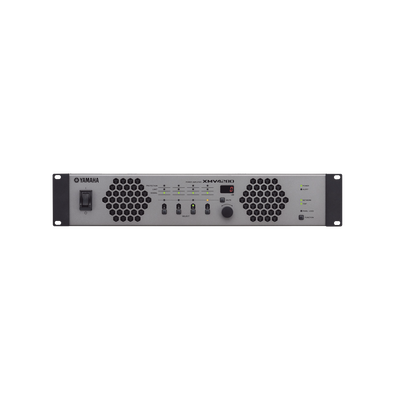

Amplificador de Audio, 4 Canales, 280w, Alta y Baja Impedancia, Conexión Análoga y YDIF, Para Serie MTX

Características Principales

• Amplificador de audio de 4 canales
• Potencia de salida total: 1120W (280W x 4)
• Operación simultánea en alta impedancia (70V/100V) y baja impedancia (4Ω/8Ω)
• Tecnología YDIF para transmisión digital de 16 canales de audio
• Diseñado para integración con la serie MTX

Potencia de Salida

• Modo 100V: 250W x 4 / 40Ω
• Modo 70V: 250W x 4 / 20Ω
• Modo 8Ω: 280W x 4
• Modo 4Ω: 280W x 4
• Modo Doble Potencia 8Ω: 560W x 2
• Modo Doble Potencia 4Ω: 560W x 2

Características Técnicas

• THD+N: ≤ 0.2% a 1kHz
• Respuesta de Frecuencia: 20Hz - 20kHz ±1.0dB
• S/N Ratio: ≥ 100dB
• Crosstalk: ≤ -60dB
• Ganancia: 31.7dB a 8Ω
• Ganancia Doble Potencia: 34.7dB a 8Ω

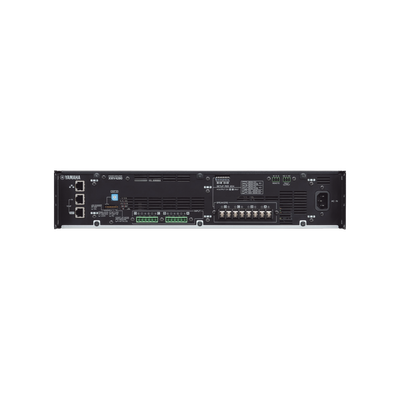

Conectividad

• Entradas: Euroblock x 2 (6P, balanceado)
• Entrada/Salida Digital: RJ45 x 2 (YDIF IN / OUT)
• Salidas de Altavoz: Terminales de tornillo x 4 pares
• Red: RJ45 100BASE-TX
• Control Remoto: Euroblock (3P) x 1

Características de Seguridad

• Protección térmica (≥90°C): Silencia la salida
• Protección sobrecarga de corriente: Silencia la salida
• Protección impedancia baja: Silencia la salida
• Protección térmica de fuente: Apagado automático (≥100°C)
• Reducción de ganancia ante sobrecarga

Especificaciones Adicionales

• Topología: Clase D con eficiencia >90%
• Factor de Potencia: Corrección integrada
• Consumo: 250W (1/8 potencia), 37W (inactivo), 18.5W (standby)
• Dimensiones: 480mm x 88mm x 422mm
• Peso: 8.1kg
• Conformidad: CE, UL, FCC, RoHS, WEEE

Características de Control

• Control de mute on/off
• Ajuste de atenuador
• Configuración mediante DIP-switches
• Identificación UNIT ID
• Control de brillo LED
• Bloqueo de panel

Arquitectura y Diseño

Amplificador de 4 canales con topología de clase D altamente eficiente (más del 90% de eficiencia) y circuito de corrección de factor de potencia. Cuenta con dos ventiladores controlados por temperatura con 3 niveles de velocidad y flujo de aire de frente a atrás para minimizar el ruido acústico. Soporta modos de impedancia alta y baja simultáneamente en diferentes canales, permitiendo una mayor flexibilidad en la configuración del sistema.

El modo Doble Potencia permite duplicar la potencia de salida en canales seleccionados cuando se utilizan conexiones de baja impedancia. La tecnología YDIF permite la transmisión de 16 canales de audio y reloj de palabra a través de cable Ethernet estándar CAT5.
