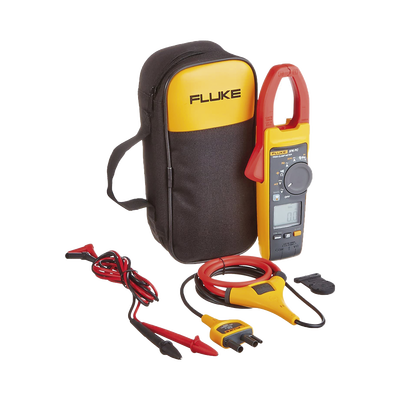

Amperimetro de Gancho, Para Medida de Corriente en CA de 999 A y Tensión en CA y CC de 600V

Funciones principales

• Registrar y observar las tendencias de las mediciones para localizar las fallas intermitentes
• Transmitir los resultados de manera inalámbrica con la aplicación para mediciones de Fluke Connect®
• Crear y enviar informes desde el terreno
• Permanecer seguro y lejos del área del arco eléctrico con conectividad Bluetooth a dispositivos Apple y Android

El modelo Fluke 376 FC es el sustituto directo de la pinza amperimétrica Fluke 376.

Especificaciones generales

• Corriente CA por medio de mordaza: 999,9 A
• Resolución: 0,1 A
• Exactitud: 2% ±5 dígitos (10 Hz a 100 Hz)
• Exactitud: 2,5% ± 5 dígitos (100 a 500 Hz)
• Factor de cresta (50/60 Hz): 3 a 500 A
• Factor de cresta (50/60 Hz): 2,5 a 600 A
• Factor de cresta (50/60 Hz): Agregar un 2% para C.F. >2
• Corriente CA por medio de sonda flexible de corriente: 2.500 A
• Resolución: 0,1 A (≤ 600 A)
• Resolución: 1 A (≤ 2500 A)
• Exactitud: 3 % ± 5 dígitos (5 - 500 Hz)
• Factor de cresta (50/60Hz): 3,0 a 1.100 A
• Factor de cresta (50/60Hz): 2,5 a 1.400 A
• Factor de cresta (50/60Hz): 1,42 a 2.500 A
• Factor de cresta (50/60Hz): Agregar un 2% para C.F. > 2

Sensibilidad de posición

• i2500-10 Flex
• i2500-18 Flex
• Distancia desde la posición óptima: 12,7 mm (0,5 pulg.)
• Distancia desde la posición óptima: 35,6 mm (1,4 pulg.)
• Error: ±0,5 %
• Error: ±0,5 %

Corriente CC

• Rango: 999.9 A
• Resolución: 0,1 A
• Exactitud: 2% ±5 dígitos

Tensión CA

• Rango: 1000 V
• Resolución: 0,1 V (≤600,0 V)
• Resolución: 1 V (≤1000 V)
• Precisión: 1,5% ±5 dígitos (20 Hz a 500 Hz)

Tensión CC

• Rango: 1000 V
• Resolución: 0,1 V (≤600,0 V)
• Resolución: 1 V (≤1000 V)
• Precisión: 1% ±5 dígitos

mV CC

• Rango: 500,0 mV
• Resolución: 0,1 mV
• Precisión: 1% ±5 dígitos

Frecuencia por medio de mordaza

• Rango: 5,0 Hz a 500,0 Hz
• Resolución: 0,1 Hz
• Precisión: 0,5% ±5 dígitos
• Nivel de activación: 5 Hz a 10 Hz, ≥10 A
• Nivel de activación: 10 Hz a 100 Hz, ≥5 A
• Nivel de activación: 100 Hz a 500 Hz, ≥10 A

Frecuencia por medio de sonda flexible de corriente

• Rango: 5,0 Hz a 500,0 Hz
• Resolución: 0,1 Hz
• Precisión: 0,5% ±5 dígitos
• Nivel de activación: 5 Hz a 20 Hz, ≥25 A
• Nivel de activación: 20 Hz a 100 Hz, ≥20 A
• Nivel de activación: 100 Hz a 500 Hz, ≥25 A

Resistencia

• Rango: 60 kΩ
• Resolución: 0,1 Ω (≤600 Ω)
• Resolución: 1 Ω (≤6000 Ω)
• Resolución: 10 Ω (≤60 kΩ)
• Precisión: 1% ±5 dígitos

Capacidad

• Rango: 1.000 μF
• Resolución: 0,1 μF (≤ 100 μF)
• Resolución: 1 μF (≤ 1000 μF)
• Precisión: 1% ±4 dígitos

Especificaciones mecánicas

• Tensión máxima entre cualquier terminal y tierra: 1000 V
• Baterías: 2 AA, NEDA 15A, IEC LR6
• Temperatura de funcionamiento: -10 a +50 °C
• Temperatura de almacenamiento: -40 °C a +60 °C
• Humedad de funcionamiento: ≤90% HR (a una temperatura de 10 °C hasta 30 °C)
• Humedad de funcionamiento: ≤75% HR (a una temperatura de 30 °C hasta 40 °C)
• Humedad de funcionamiento: ≤45% HR (a una temperatura de 40 °C hasta 50 °C)
• Altitud de funcionamiento: 2.000 m
• Altitud de almacenamiento: 12.000 m
• Tamaño (long. x anch. x alt.): 249 x 85 x 45 mm
• Peso: 395 g
• Apertura de la mordaza: 34 mm
• Diámetro de la sonda de corriente flexible: 7,5 mm
• Largo del cable de la sonda flexible de corriente: 1,8 m

Seguridad

• IEC 61010-1: Grado de contaminación 2
• IEC 61010-2-032: CAT III 1000 V / CAT IV 600 V
• IEC 61010-2-033: CAT III 1000 V / CAT IV 600 V
• Clasificación IP: IEC 60529: IP30, en reposo
• Certificación de radio frecuencia FCC ID: T68-FBLE IC:6627A-FBLE

Compatibilidad electromagnética (CEM)

• Internacional: IEC 61326-1: portátil, entorno electromagnético, IEC 61326-2-2
• CISPR 11: Grupo 1, clase A
• Grupo 1: El equipo genera o usa intencionalmente energía de radio frecuencia conductivamente acoplada que es necesaria para el funcionamiento interno del equipo.
• Clase A: El equipo es adecuado para usarlo en todos los establecimientos no domésticos y en aquellos conectados directamente a una red de suministro eléctrico de bajo voltaje que suministra a edificios usados para fines domésticos. Puede haber dificultades potenciales para asegurar la compatibilidad electromagnética en otros entornos, debido a perturbaciones conducidas y radiadas. Es posible que se generen emisiones que superen los niveles que requiere CISPR 11 cuando el equipo se conecta a un objeto de prueba.
• Corea (KCC): Equipo de Clase A (equipo de comunicación y difusión industrial)
• Clase A: El equipo cumple con los requisitos para los equipos industriales de onda electromagnética y el vendedor o el usuario deben percatarse de esto. Este equipo está diseñado para su uso en entornos comerciales, no domésticos.
• EE. UU. (FCC): 47 CFR 15 subsección B. Este producto se considera un dispositivo exento según la cláusula 15.103.

Coeficientes de temperatura

Sumar 0,1 x la precisión especificada por cada grado centígrado por arriba de 28 °C o por debajo de 18 °C

En la incertidumbre de medida se asume la presencia de un conductor primario centralizado en una posición óptima, sin un campo magnético o eléctrico externo, y dentro del rango de temperaturas de trabajo.
